進口電動切斷球閥是采用O型球芯結構，所以也稱電動開關球閥。電動切斷球閥其具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。電動開關球閥適用于兩位切斷的場合，閥與執行機構的連接采用直連方式，電動執行機構無須配伺服放大器，輸入220VAC電源即可控制運轉。電動O型切斷球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。通常適用于密封要求嚴格的場合，電動切斷球閥,電動開關球閥廣泛應用于化工、石油、制藥、輕工等行業的自動控制。
產品特點Product features
1，流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2，止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
3，閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。
4，閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高。
5，由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
技術參數Technical Specifications
|
閥體形式 |
兩段式鑄造球閥 |
|
閥體材質 |
WCB、WC6、WC9、CF8、CF8M、CF3、CF3M、2520、2507 |
|
連接形式 |
法蘭式、焊接式、對夾式、螺紋式 |
|
閥芯形式 |
"O"型球形閥芯、"V"型球形閥芯 |
|
閥芯材質 |
2Cr13、304、316、316L |
|
密封材質 |
PTFE≤150℃、PPL≤280℃、金屬密封≤450℃ |
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
執行器技術參數Technical parameters of actuator
|
電動執行器 |
可配OV-TORK、BV-TORK、PSQ、HQ、UNIC、361RS等系列角行程電動執行機構 |
|
標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V DC直流 |
|
|
控制方式：開關型（ON/OFF）、調節型（4-20mA輸入輸出）、智能型（4-20mA輸入輸出、液晶顯示、遙控操作） |
|
|
防護等級：IP67；隔爆標志：ExdⅡBT4（CT5）；手操功能：手輪（手柄） |
|
|
環境溫度：-25～+70℃；環境濕度：≤95% |

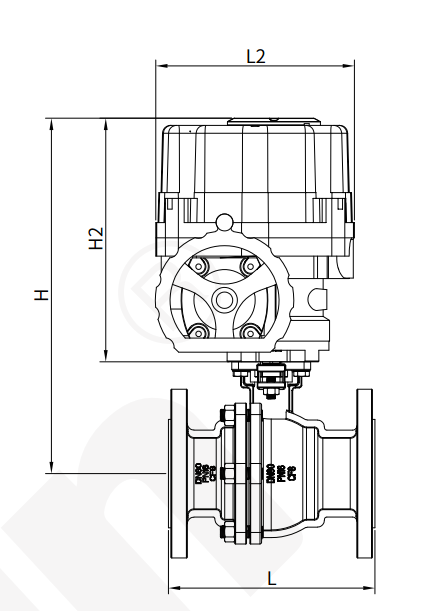

外形尺寸Overall Dimension
|
DN |
L |
D |
D2 |
D1 |
B |
Z-D |
|
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
|
20 |
140 |
105 |
75 |
55 |
14 |
4-14 |
|
25 |
150 |
115 |
85 |
65 |
14 |
4-14 |
|
32 |
165 |
135 |
100 |
78 |
16 |
4-18 |
|
40 |
180 |
145 |
110 |
85 |
16 |
4-18 |
|
50 |
200 |
160 |
125 |
100 |
16 |
4-18 |
|
65 |
220 |
180 |
145 |
120 |
18 |
4-18 |
|
80 |
250 |
195 |
160 |
135 |
20 |
8-18 |
|
100 |
280 |
215 |
180 |
155 |
20 |
8-18 |
|
125 |
320 |
245 |
210 |
185 |
22 |
8-18 |
|
150 |
360 |
280 |
240 |
210 |
24 |
8-23 |
|
200 |
400 |
335 |
295 |
265 |
26 |
12-32 |
