進口電動法蘭球閥是結合法蘭連接結構、球閥截流原理與電動執行機構的自動化流體控制閥門，屬于工業通用類開關 / 調節型閥門。閥體采用國際標準法蘭對接管路，搭配高品質進口電動執行器，可實現遠程電控、就地手動、自動聯鎖等操作，具備通流能力大、流阻小、啟閉迅速、密封可靠等優勢
產品特點Product Features
流體性能優異：球體直通式流道，流阻系數極小，介質通行順暢，壓力損失低，支持高流速介質輸送。
啟閉效率高：電動驅動配合球閥 90° 旋轉啟閉，開關動作迅速，全行程僅數秒，可滿足快速切斷、緊急關斷工況。
密封性能可靠：主流采用軟密封 / 硬密封結構，軟密封適配常溫清水、油品、氣體，零泄漏；硬密封耐高溫、高壓、耐磨，適配蒸汽、高溫介質、含顆粒介質。
連接穩固：法蘭對接方式，連接強度高、密封性好，抗震、抗管路位移，適合戶外、長距離
技術參數technical parameters
|
公稱壓力 |
PN1.0、1.6、2.5、6.4MPa |
|
連接形式 |
法蘭式 |
|
驅動形式 |
電源驅動（可選防爆型，自帶手動裝置） |
|
電源電壓 |
AC110V、AC220V、AC380V（其他定制DC24） |
|
閥芯形式 |
O型球型閥芯，V型閥芯結構 |
|
泄露量 |
按GB/T4213-92，小于額定KV0.01% |
電動執行器參數Electric actuator parameters
|
電源規格 |
AC220V、AC380V、DC24V（常規） |
|
控制類型 |
開關型（兩位式）、調節型（4-20mA/0-10V 模擬信號） |
|
防護等級 |
IP65（戶外通用），可選 IP67、IP68 |
|
防爆等級 |
可選 Ex d II CT4、Ex d II BT4（防爆工況專用） |
|
環境溫度 |
-30℃～+70℃ |
|
行程時間 |
5～30s（根據口徑、扭矩定制） |
|
輸出信號 |
閥位反饋、無源觸點、模擬量反饋 |
|
附加功能 |
過扭矩保護、過載保護、斷信號保護、就地手動操作 |

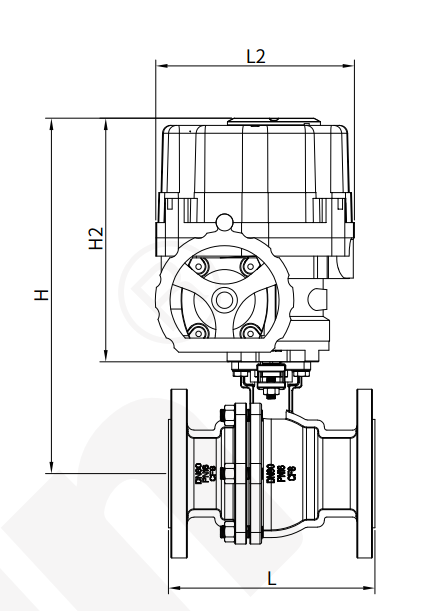

外形尺寸Overall Dimension
|
DN |
L |
D |
D2 |
D1 |
B |
Z-D |
|
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
|
20 |
140 |
105 |
75 |
55 |
14 |
4-14 |
|
25 |
150 |
115 |
85 |
65 |
14 |
4-14 |
|
32 |
165 |
135 |
100 |
78 |
16 |
4-18 |
|
40 |
180 |
145 |
110 |
85 |
16 |
4-18 |
|
50 |
200 |
160 |
125 |
100 |
16 |
4-18 |
|
65 |
220 |
180 |
145 |
120 |
18 |
4-18 |
|
80 |
250 |
195 |
160 |
135 |
20 |
8-18 |
|
100 |
280 |
215 |
180 |
155 |
20 |
8-18 |
|
125 |
320 |
245 |
210 |
185 |
22 |
8-18 |
|
150 |
360 |
280 |
240 |
210 |
24 |
8-23 |
|
200 |
400 |
335 |
295 |
265 |
26 |
12-32 |
