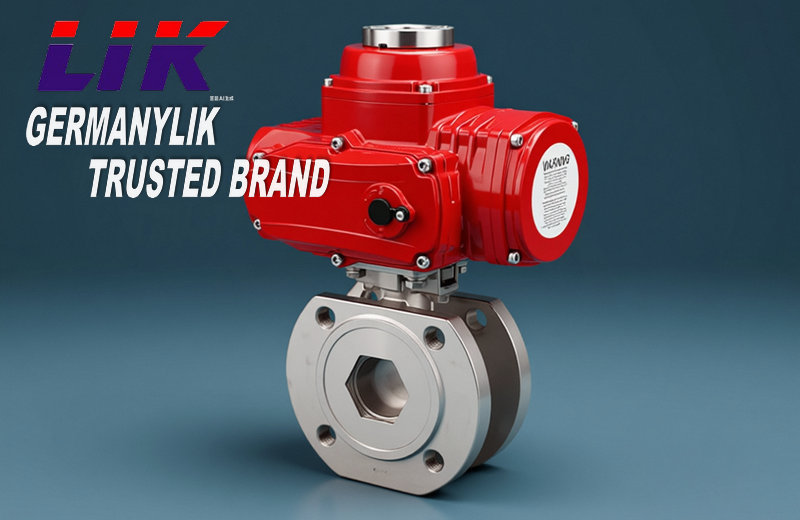

進口電動對夾式球閥是結合對夾連接結構與電動執行機構的角行程自控閥門，閥體采用薄型對夾設計，依靠兩端管道法蘭夾持固定，搭配 90° 回轉球芯實現介質通斷與流量調節。產品整體結構輕薄、安裝間距小、通流能力強，閥體多采用不銹鋼、鑄鋼等材質，耐高壓、機械強度高，廣泛適配工業管道、流體控制系統，是管路緊湊工況下的主流自控球閥品類，兼具手動應急與電動遠程控制功能。
產品特點Product Features
1、結構緊湊，超輕超�。�對夾式設計，結構長度僅為標準法蘭球閥的 1/3，重量減輕約 40%，節省安裝空間與成本。
2、密封性能卓越：閥座采用 PTFE、PPL 或金屬硬密封，彈性密封結構，雙向零泄漏；具備防火結構，火災時金屬輔助密封可保障安全。
3、流體阻力極小：全開時流阻近似為零，流量系數大，適用于大流量工況。
4、啟閉迅速，扭矩�。�90° 回轉快速開關，球體自潤滑，操作力矩低，電動執行器負載小。
5、智能控制，免維護：執行器內置伺服系統，無需額外放大器，接入 4-20mA 信號即可調節；防爆型適配危險區域。
工作原理working principle
電動對夾式球閥通過電動執行器驅動閥桿帶動球體旋轉 90°實現開關或調節：
全開狀態：執行器接收開信號，驅動球體旋轉 90°，球芯通孔與管道直通，介質無阻礙通過。
全關狀態：執行器接收關信號，球體反向旋轉 90°，球面與閥座緊密貼合，阻斷介質流動，實現零泄漏。
調節狀態：調節型執行器接收 4-20mA 模擬信號，精準控制球體在 0°～90° 間任意角度定位，改變過流面積，實現流量 / 壓力的連續比例調節。
技術參數technical parameters
|
公稱通徑 |
DN15～DN500（1/2"～10"） |
|
公稱壓力 |
PN1.6～6.4MPa；ANSI Class 150～600；JIS 10K～40K |
|
閥體材質 |
碳鋼（WCB）、不銹鋼（304/316/316L）、鉻鉬鋼、合金鋼 |
|
球體材質 |
304、316、硬質合金（司太立合金堆焊） |
|
閥座密封 |
PTFE（≤180℃）、PPL（≤300℃）、金屬硬密封（≤450℃） |
|
溫度范圍 |
-40℃～+425℃（定制高溫可達 + 550℃） |
|
連接標準 |
GB、ANSI、DIN、JIS 對夾法蘭 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |
電動執行器參數Electric actuator parameters
|
控制方式 |
開關型（ON/OFF）、調節型（4-20mA/1-5V） |
|
電源電壓 |
AC220V/380V/110V；DC24V/110V |
|
防爆等級 |
Exd Ⅱ BT4、Exd Ⅱ CT6 |
|
防護等級 |
IP65（防水防塵） |
|
輸出力矩 |
50～2000N・m（適配 DN15～DN500） |

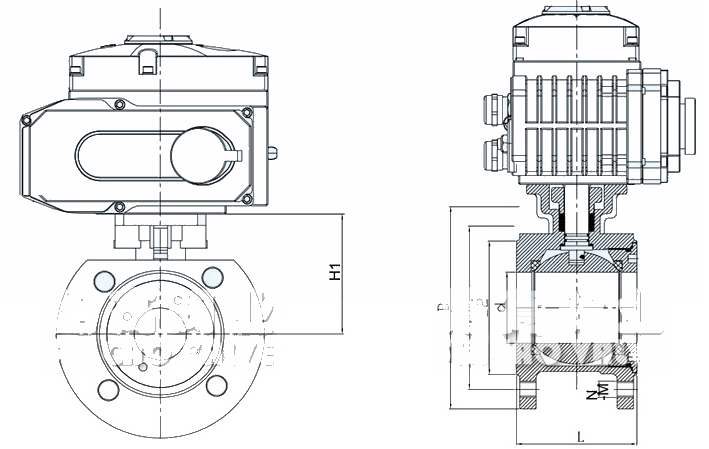

外形尺寸Overall Dimension
|
DN |
d |
L |
H1 |
D |
D1 |
D2 |
M-M |
|
15 |
14 |
36 |
48 |
88 |
65 |
45 |
4-12 |
|
20 |
19 |
40 |
53 |
98 |
75 |
58 |
4-12 |
|
25 |
24 |
44 |
59 |
105 |
85 |
68 |
4-12 |
|
32 |
29 |
52 |
71 |
130 |
100 |
78 |
4-16 |
|
40 |
38 |
64 |
76 |
148 |
110 |
88 |
4-16 |
|
50 |
48 |
83 |
85 |
165 |
125 |
102 |
4-16 |
|
65 |
63.5 |
107 |
102 |
185 |
145 |
122 |
4-16 |
|
80 |
76 |
120 |
112 |
200 |
160 |
138 |
8-16 |
|
100 |
95 |
145 |
146 |
217 |
180 |
158 |
8-16 |
