進口氣動調節球閥是以壓縮空氣作為動力源，搭配智能電氣閥門定位器接收 4～20mA 標準模擬信號，實現管路介質流量、壓力、液位、溫度連續精準調節的角行程自控閥門。產品分為 V 型調節球閥與 O 型調節球閥兩大系列，整體采用原裝進口執行機構與閥體組件，遵循 ISO5211、NAMUR 國際標準設計
產品特點Product Features
1）流量特性可選：V型球芯自帶等百分比流量曲線，O型可通過定位器組態線性/等百分比特性，調節線性度≤±1%，無小開度震蕩，控制精度穩定；
2）超大可調比：300:1寬量程調節，小流量精準控、大流量大通徑，替代多臺不同口徑調節閥，降低管路成本；
3）抗氣蝕抗沖刷：進口司太立Stellite合金堆焊閥座，流體流線型無死角，氣蝕耐受度比傳統調節閥提升30%，漿料、顆粒介質不易卡堵。
技術參數technical parameters
|
公稱通徑 |
DN15～DN600（1/2"～24"） |
|
壓力等級 |
PN16/25/40、Class150/300/600LB |
|
介質溫度 |
軟密封：-40～180℃；硬密封：-60～425℃ |
|
控制信號 |
4-20mA DC，支持 HART 總線通訊 |
|
調節精度 |
±0.3%~±0.5% 滿行程，重復定位≤±0.1% |
|
動作響應 |
雙作用≤0.6s，單作用≤0.8s |
|
流量特性 |
O 型：快開；V 型：等百分比 |
|
可調比 |
O 型 100:1；V 型最高 300:1 |
|
連接方式 |
RF 法蘭、對夾、三片螺紋、承插焊、對焊 |
|
適用介質 |
水、蒸汽、導熱油、酸堿腐蝕液、油品、紙漿、污泥、粉體漿料、燃氣 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

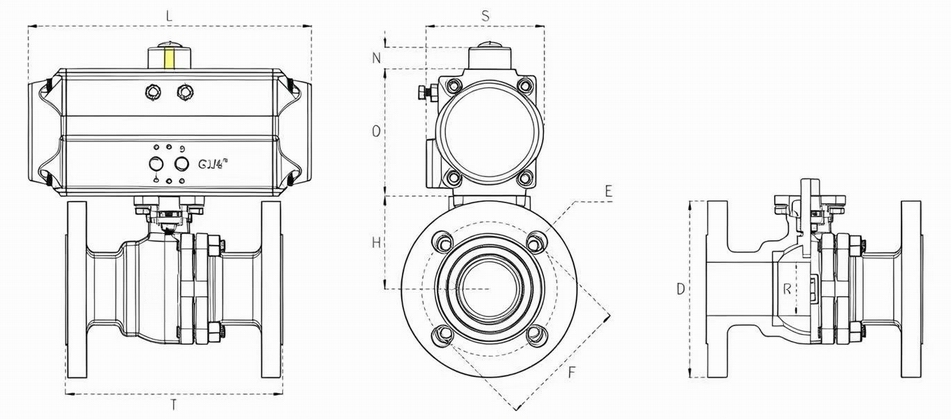

外形尺寸Overall
Dimension
|
規格 |
執行器配型 |
壓力 |
尺寸標代號 單位 unit: mm |
|||||||||
|
L |
T |
S |
N |
0 |
H |
E |
F |
D |
R |
|||
|
DN15 |
AT52 |
4.0mpa |
147 |
130 |
71,5 |
20 |
72 |
S2 |
4x014 |
65 |
95 |
15 |
|
DN20 |
AT52 |
4.0mpa |
147 |
130 |
71.5 |
20 |
72 |
53.5 |
4x014 |
75 |
105 |
20 |
|
DN25 |
AT63 |
4.0mpa |
168 |
140 |
83 |
20 |
88 |
65 |
4x014 |
85 |
115 |
25 |
|
DN32 |
AT75 |
4.0mpa |
188 |
165 |
95 |
20 |
99,5 |
72 |
4018 |
100 |
140 |
32 |
|
DN40 |
AT83 |
4.0mpa |
212 |
165 |
103 |
20 |
108.7 |
85 |
4018 |
110 |
150 |
40 |
|
DN50 |
AT92 |
4.0mpa |
262 |
203 |
108,5 |
20 |
116,5. |
92,5 |
4018 |
125 |
165 |
50 |
|
DN65 |
AT105 |
1.6mpa |
258 |
222 |
121.5 |
20 |
133 |
103 |
8,018 |
145 |
185 |
65 |
|
DN80 |
AT125 |
1.6mpa |
301 |
241 |
142 |
30 |
155 |
112 |
8,018 |
160 |
200 |
80 |
|
DN100 |
AT140 |
1.6mpa |
390 |
305 |
152 |
30 |
172 |
135 |
8,018 |
180 |
220 |
100 |
|
DN125 |
AT150 |
1.6mpa |
158 |
320 |
174 |
30 |
197 |
171 |
8,018 |
210 |
250 |
125 |
|
DN150 |
AT190 |
1.6mpa |
534 |
360 |
206 |
30 |
220 |
196 |
8a022 |
240 |
285 |
150 |
|
DN200 |
AT210 |
1.6mpa |
538 |
400 |
226 |
30 |
255 |
240 |
12:<022 |
255 |
300 |
200 |
