進口氣動高壓球閥是以壓縮空氣為動力，驅動球體 90° 旋轉實現介質快速切斷 / 流量調節的自動化高壓閥門，原裝德國 LIK 鍛造閥體，適配超高壓、高溫、腐蝕、易燃易爆嚴苛工況，符合 ISO5211、API6D、SIL 安全認證，廣泛替代歐美進口高壓閥，承壓最高可達 PN42MPa（Class2500LB）。
產品特點Product Features
1、高壓承壓可靠：整體鍛鋼 / 不銹鋼閥體，三段式分體鍛造結構，無鑄造氣孔，高壓下不變形、不滲漏；
2、啟閉極速：氣動執行器 1~5 秒全開全關，適合緊急切斷系統；
3、雙重密封零泄漏：軟密封（PTFE/PPL）常溫零泄漏；金屬硬密封耐高溫高壓、耐顆粒介質；
4、模塊化配件：標準 NAMUR 氣路接口，可加裝電磁閥、定位器、限位開關、過濾減壓閥、手動旁路；
5、安全防爆設計：閥桿防吹出、防靜電接地、防火密封、可選彈簧復位失氣安全保護
選型步驟Selection steps
確定工況：介質、最高壓力、溫度、是否含顆粒 / 腐蝕；
通徑與連接：小管徑選螺紋 / 卡套，大壓力長管道選法蘭 / 焊接；
密封類型：常溫干凈介質選軟密封；高溫、顆粒選金屬硬密封；
執行機構：普通管路雙作用；危化、需失氣保護選單作用彈簧復位；
控制需求：僅通斷配電磁閥 + 限位；流量調節加裝 4-20mA 定位器；防爆區域選配防爆電磁閥 / 定位器；
材質匹配：腐蝕介質升級 316L / 合金，高溫蒸汽選用鉻鉬鋼閥體
技術參數technical parameters
閥體形式
整體鍛造閥體(DN50以內)、三段式鍛造閥體(DN50以上)
公稱壓力
PN16.0、25.0 MPa；ANSI 150、300、600、900LB
連接形式
法蘭式、焊接式、螺紋式(適用于PN16MPa以內)
密封填料
V型聚四氟乙烯填料、柔性石墨填料等
閥芯形式
O型球體閥芯
流量特性
近似快開特性
動作范圍
0～90°、0～360°
基本誤差
帶定位器：小于全行程的±2%
可調范圍
250：1
配置執行機構
GT、AT、ST、SR系列單雙作用氣動執行器
控制方式
開關兩位控制能、4～20mA模擬量信號控制
執行器技術參數Technical parameters of actuator
|
執行器型號 |
GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |

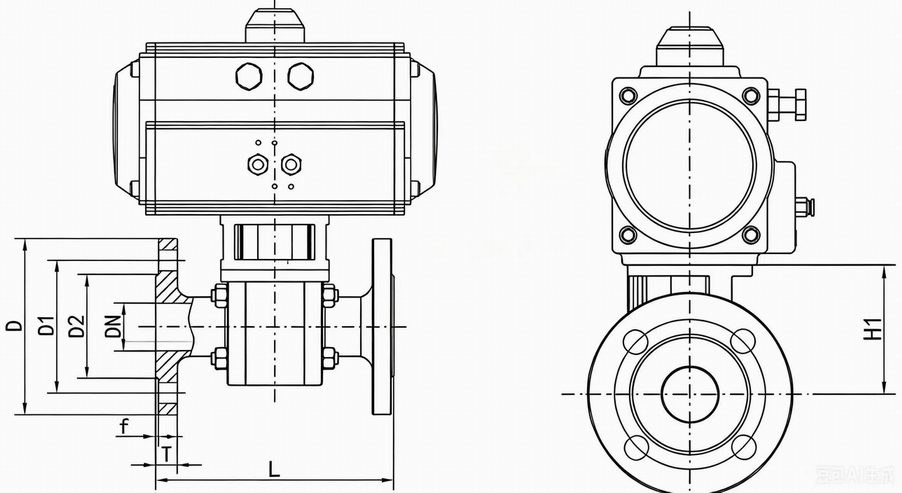

外形尺寸Overall Dimension
|
DN |
NPS |
L(RF) |
L(BW) |
L(RTJ) |
D |
D1 |
T |
n-d |
|
15 |
1/2 |
165 |
165 |
163.5 |
105 |
75 |
20 |
4-14 |
|
20 |
3/4 |
191 |
191 |
191 |
130 |
90 |
22 |
4-18 |
|
25 |
1 |
216 |
216 |
216 |
140 |
100 |
24 |
4-18 |
|
32 |
1-1/4 |
229 |
229 |
229 |
155 |
110 |
26 |
4-22 |
|
40 |
1-1/2 |
241 |
241 |
241 |
170 |
125 |
28 |
4-22 |
|
50 |
2 |
292 |
292 |
295 |
195 |
145 |
30 |
4-26 |
|
65 |
2-1/2 |
330 |
330 |
333 |
220 |
170 |
34 |
8-26 |
|
80 |
3 |
356 |
356 |
359 |
230 |
180 |
36 |
8-26 |
|
100 |
4 |
432 |
432 |
435 |
265 |
210 |
40 |
8-30 |
