進口氣動二片式球閥閥體鑄造采用德國的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。氣動二片式球閥閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊�？稍O置90°開關定位機構，根據需要加鎖以防止誤操作。氣動二片式球閥及氣動焊接球閥適用于PN1.0~4.0MPa,工作溫度-29~180℃(密封圈為增強聚四氟乙烯)或-29~300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質，選用不同的材質。氣動二片式球閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等多種介質。
產品特點Product Features
1、二片式分體結構：閥體由左右兩段主體法蘭螺紋緊固拼接，拆裝簡單，無需整體拆除管道即可更換球芯、閥座密封件，后期維保成本低。
2、全通徑流通設計：內腔流道與管道內徑一致，無節流凸起，介質流通阻力極小，不會產生淤積、渦流，適合含輕微顆粒、粘稠介質輸送。
3、高承壓殼體：進口鍛造閥體，無砂眼氣孔，殼體耐壓強度高，常規工況可達 PN16/PN25/PN40 高壓規格，耐高溫閥體可適配 350℃高溫蒸汽、導熱油。
4、雙重防外漏設計：閥桿填料采用多層柔性石墨 + PTFE 復合填料，配備防飛出閥桿結構，介質不會沿閥桿向外滲漏，防爆、無泄漏
工作原理working principle
1、全開流程：壓縮空氣通入執行器一腔，推動雙活塞帶動齒輪旋轉 90°，閥桿同步驅動球體通孔與管道直通，介質無阻礙流通；
2、全關流程：氣源換向，活塞反向旋轉 90°，球體實心面封堵管路，介質切斷；
3、彈簧復位型：正常氣壓維持閥門狀態，氣源中斷時內置彈簧自動將閥門切至全開 / 全關安全位；
4、調節型（配定位器）：控制系統輸出 4–20mA 電流信號，定位器匹配進氣量精準控制球體 0–90° 任意開度，實現流量調節。
技術參數technical parameters
|
公稱壓力(MPa) |
PN1.6、2.5、4.0、6.4 MPa |
|
閥體形式 |
二片是精鑄閥體 |
|
連接形式 |
螺紋式、焊接式 |
|
閥芯形式 |
"O"型球形閥芯 |
|
密封填料 |
PTFE、柔性石墨 |
|
流量特性 |
近似快開型 |
|
動作范圍 |
0~90° |
|
基本誤差 |
帶定位器:小于全行程的±2% |
|
死區 |
帶定位器:小于全行程的2% |
|
可調范圍 |
250:1 |
|
配置執行機構 |
GT、AT、AR、AW系列單雙作用氣動執行器 |
|
控制方式 |
開關兩位控制、4-20mA模擬量控制 |
執行器參數Actuator parameters
|
執行器型號 |
AT、ST、AW系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |

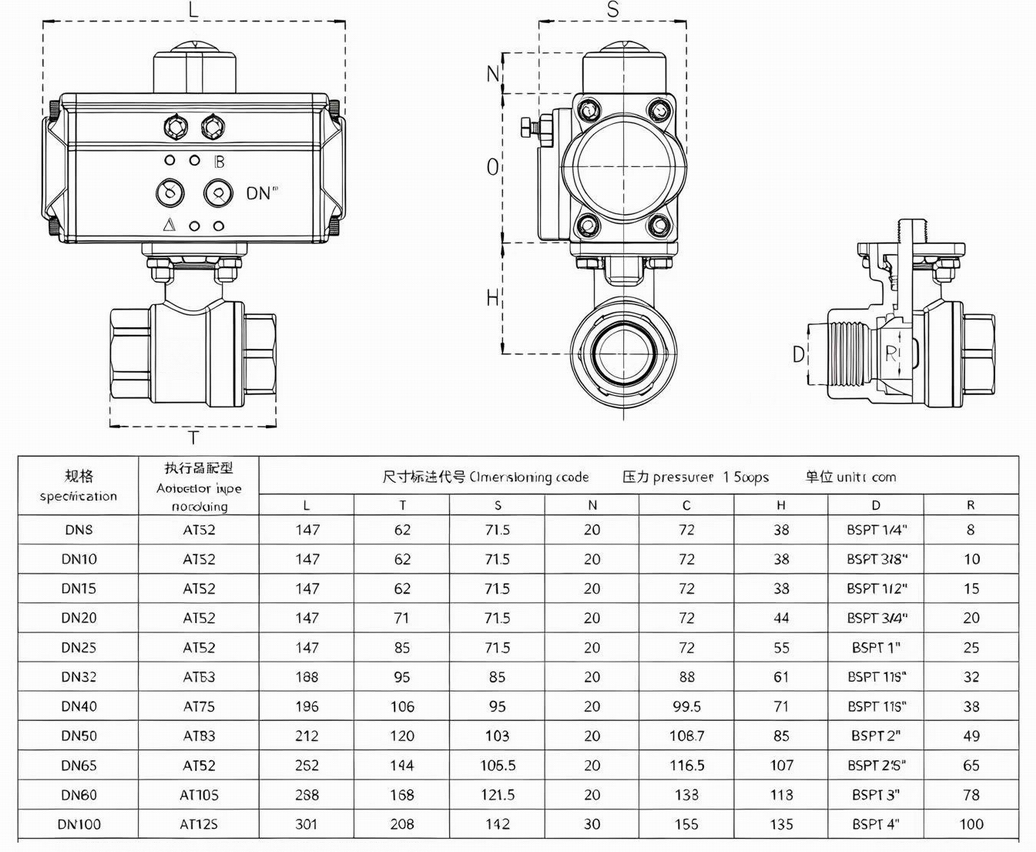

外形尺寸Overall Dimension

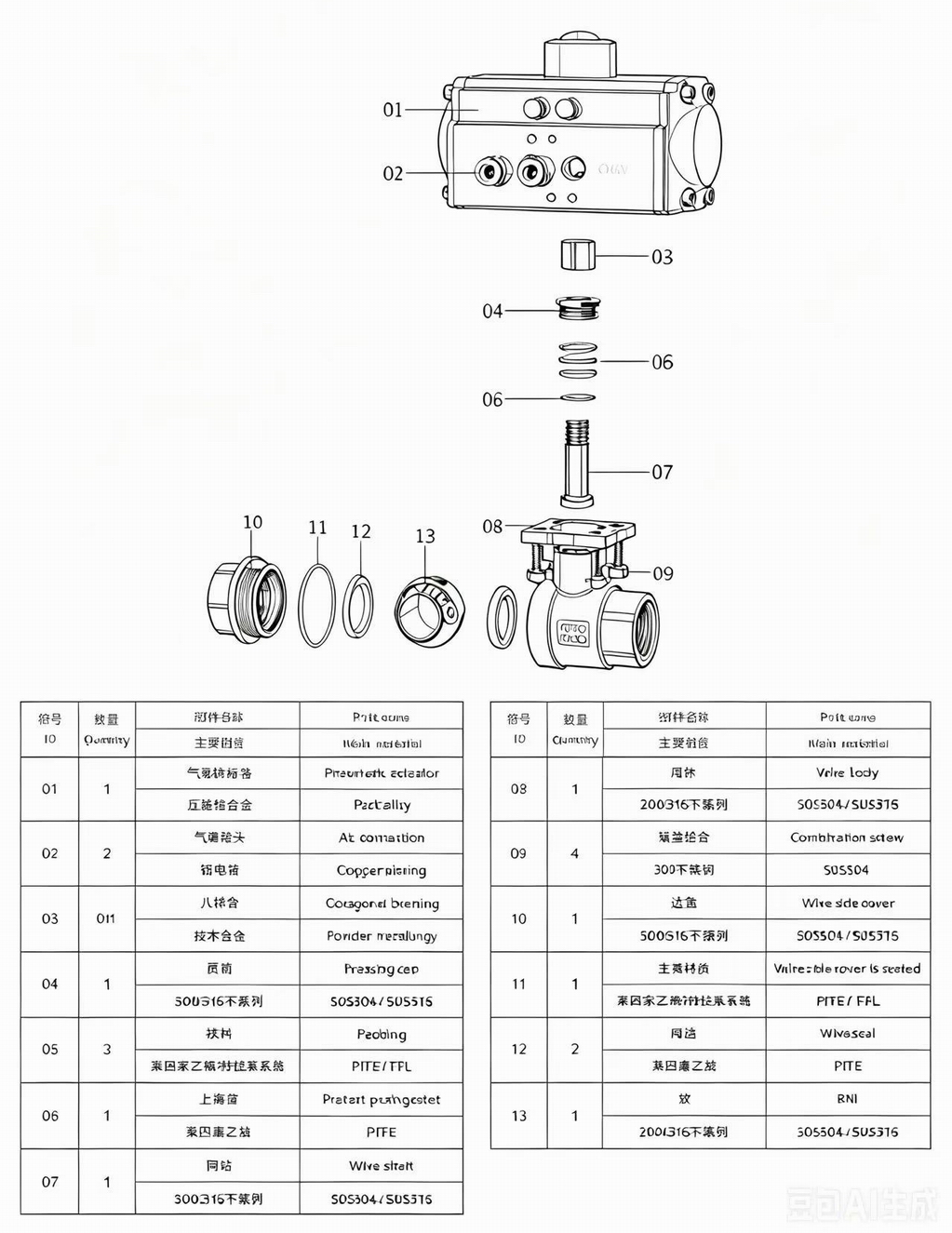

主要部件材料Main component materials
