進口氣動蝶閥
產品概述
德國萊克 LIK 進口氣動蝶閥是由原裝德國氣動執行器與萊克自研精密蝶閥閥體組裝而成的 90° 旋轉式自動閥門，以潔凈壓縮空氣為動力源，通過氣動執行器驅動閥桿帶動蝶板旋轉 0°~90°，實現流體介質的全開通流、全關截斷、精準流量調節三大功能，是工業自動化管路系統中不可或缺的核心控制設備。
該產品按密封形式分為軟密封（中線 / 雙偏心）與硬密封（三偏心）兩大系列；按連接方式分為對夾式、法蘭式、凸耳式三類；按控制方式分為開關型（兩位控制）、調節型（4-20mA 信號控制）、防爆型（Exd II CT6）三種，可全面適配 DN25~DN2000 全口徑、PN0.6~PN100 全壓力等級、-196℃~650℃全溫度區間的各類工況，介質適配水、蒸汽、油品、酸堿溶液、腐蝕性氣體、含顆粒流體、食品級潔凈介質等，是目前全球工況適配最廣、密封性能最優、使用壽命最長的進口氣動蝶閥之一
該產品按密封形式分為軟密封（中線 / 雙偏心）與硬密封（三偏心）兩大系列；按連接方式分為對夾式、法蘭式、凸耳式三類；按控制方式分為開關型（兩位控制）、調節型（4-20mA 信號控制）、防爆型（Exd II CT6）三種，可全面適配 DN25~DN2000 全口徑、PN0.6~PN100 全壓力等級、-196℃~650℃全溫度區間的各類工況，介質適配水、蒸汽、油品、酸堿溶液、腐蝕性氣體、含顆粒流體、食品級潔凈介質等，是目前全球工況適配最廣、密封性能最優、使用壽命最長的進口氣動蝶閥之一
產品詳情
進口氣動蝶閥（以德國萊克 LIK 為例）是90° 回轉式自動化流體控制閥門，由氣動執行器與高品質蝶閥閥體集成，通過壓縮空氣驅動蝶板旋轉，實現介質開關切斷、比例調節、安全復位。核心分為中線軟密封、雙偏心、三偏心金屬硬密封三大結構，適配壓力0.1–4.0MPa、溫度 **-40℃–550℃**，廣泛用于水、蒸汽、油品、酸堿鹽、煙氣等介質，是工業自動化管道的主流自控閥門
產品特點Product features
✅ 流阻小，流通能力大：全開時流阻近似直管，Cv 值高，適合大口徑、大流量工況。
✅ 快速開關，響應靈敏：90° 回轉僅需 0.2-1 秒，支持高頻啟閉（可達 1000 次 / 天）。
✅ 防 爆安全，本質安全：壓縮空氣驅動，無電火花，適配易燃易爆介質（燃氣、油氣、粉塵環境）。
✅ 密封可靠，壽命長：軟密封（EPDM/PTFE）達 VI 級零泄漏；硬密封（金屬對金屬）耐高溫高壓，循環壽命≥10 萬次。
✅ 雙向密封，安裝靈活：可雙向承壓，對夾 / 法蘭 / 凸耳多種連接，適配復雜管廊。
自動化適配強：配電磁閥、定位器、限位開關，實現 4-20mA 調節、遠程控制與故障安全（失氣開 / 關）。
結構設計特點Structural design features
超薄對夾式：DN50–DN300，重量輕、空間小。
法蘭式：DN50–DN2000，加厚閥體、高壓密封可靠。
流線型流道：無死角、低阻，減少介質淤積與磨損。

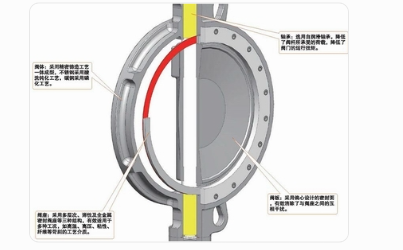

2. 密封結構（核心）
中線軟密封：蝶板與閥桿同心，彈性密封座均勻貼合，低壓零泄漏。

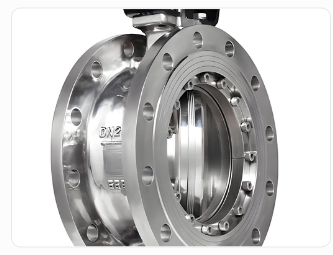

三偏心硬密封：蝶板 / 閥桿 / 密封面三維偏心，啟閉無摩擦自鎖，高溫高壓下動態補償，杜絕泄漏。

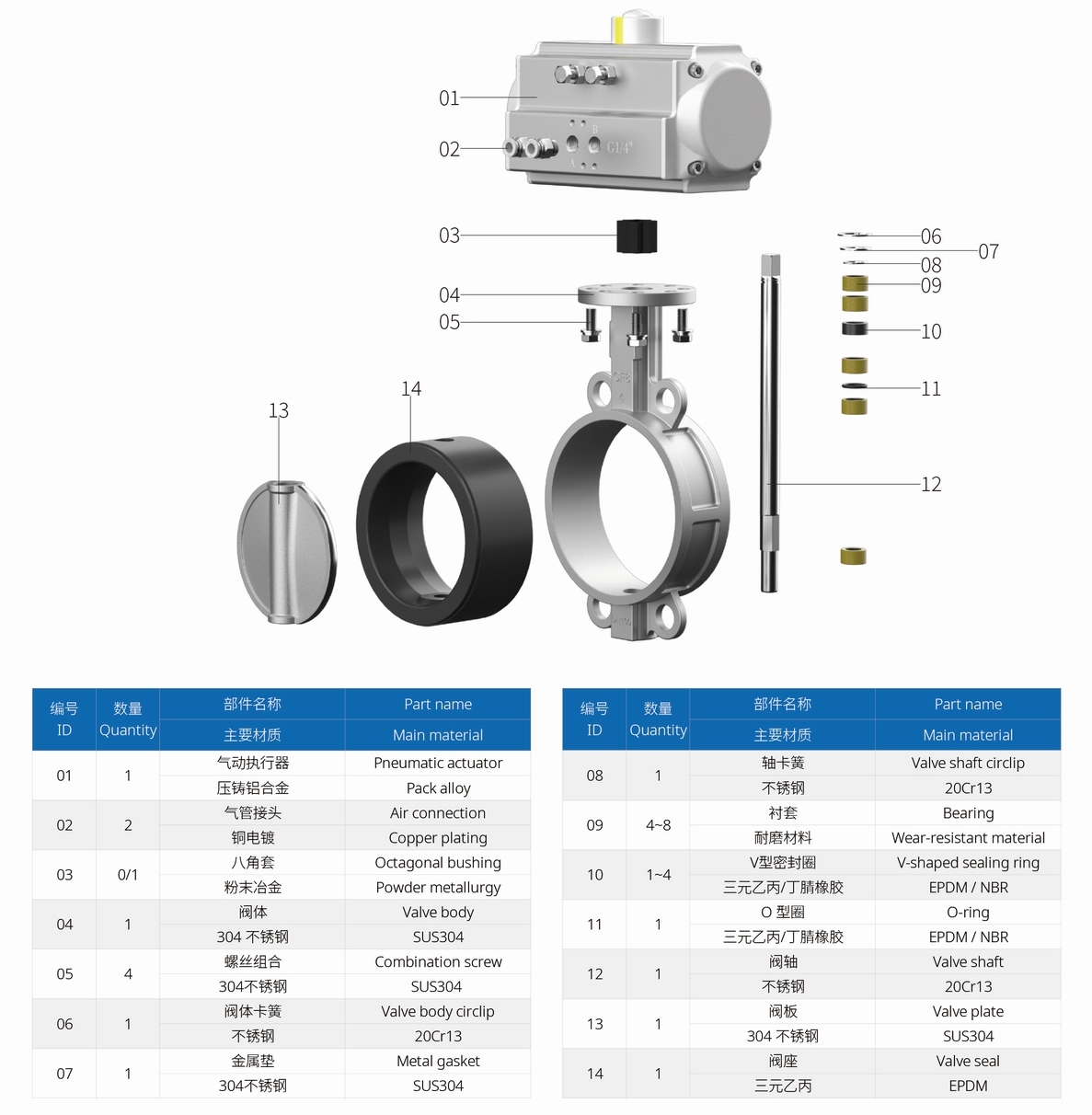

3. 內件設計
蝶板：流線型圓盤，表面硬化 / 防腐涂層，耐沖刷、抗變形。
閥桿：雙軸承支撐，316L/17-4PH，轉動靈活、防外漏。
執行器：鋁合金缸體硬質陽極氧化，齒輪齒條力矩均勻，自潤滑軸承免維護。

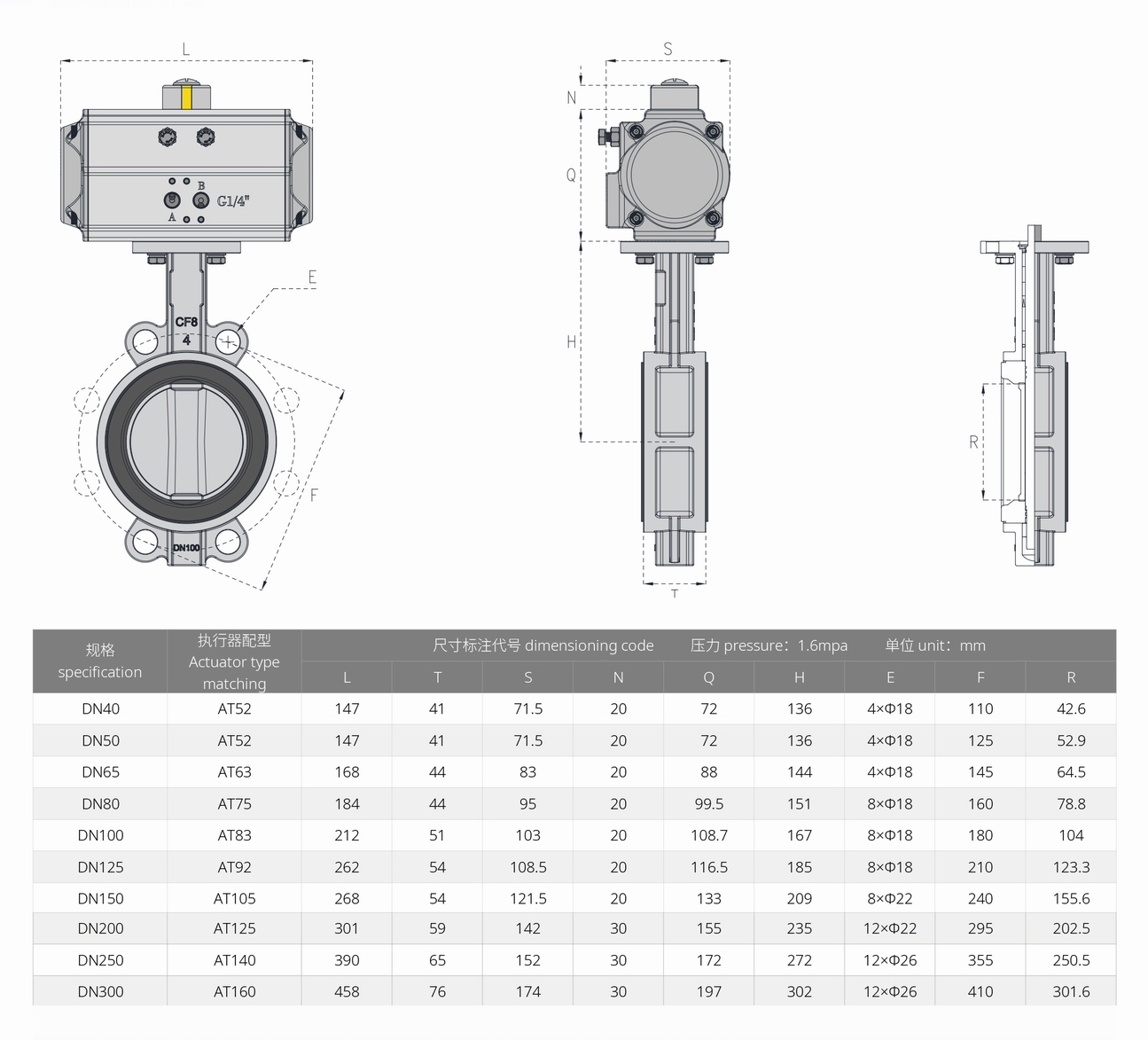

外形尺寸Overall Dimension
安裝方法Installation method
✅位置：可水平 / 垂直安裝（垂直時出口向下）；避免倒置。
✅前置過濾：入口必裝60–100 目過濾器，防雜質卡澀圓盤。
✅排污管：出口接排污管，避免背壓過高（≤50% 進口壓力）；長排污管需通大氣。
✅保溫：低溫環境需保溫，防止閥上腔過快冷凝導致頻繁啟閉。
✅維護空間：預留拆卸空間，便于檢查 / 更換圓盤。
✅嚴禁并聯：多疏水閥應獨立安裝，避免相互干擾。
廠家直供Factory direct supply
✅ 規格齊全：常規口徑現貨庫存，特殊材質 / 壓力等級可定制，快速交貨。
✅ 價格優勢：廠家直供無中間商，批量采購可享階梯優惠，性價比高。
✅ 售后保障：提供 18 個月質保期，專業技術團隊全程指導安裝調試，24 小時響應售后問題
