閥門采用中線無摩擦密封結構，氣動執行器接收壓縮空氣信號，驅動閥桿帶動襯氟蝶板旋轉 90°，實現管道介質全開直通、全關切斷的兩位控制，或 0-90° 無級調節流量；閥體與金屬管道、外界環境完全隔離，襯氟層將強腐蝕介質與金屬閥體 100% 隔絕，可耐受鹽酸、硫酸、硝酸、氫氟酸、王水、濃堿、氯液、雙氧水、各類有機溶劑等幾乎所有強腐蝕介質，耐溫范圍 - 20℃～180℃，泄漏等級達 ANSI VI 級（零泄漏）。
整機采用德國原裝核心部件 + 進口襯氟工藝，閥體為球墨鑄鐵 / 碳鋼 / 不銹鋼材質，襯氟層采用高溫模壓一次成型技術，無氣孔、無空鼓、不脫層、不龜裂，適配 PLC 遠程控制、防爆工況、戶外工況、高純潔凈工況，具備 “耐腐極致、密封零漏、結構緊湊、啟閉快速、自控兼容、壽命超長” 六大核心優勢，是強腐蝕工業管路自動化控制的 “標配級” 產品。
進口氣動襯氟蝶閥采用碳鋼 / 不銹鋼閥體整體內襯 PTFE、FEP、PFA 氟塑料材質，搭配進口氣動執行器，屬于 90° 回轉式耐腐蝕自控閥門。閥體內腔、蝶板、閥桿過流部位全襯氟防護，徹底隔絕強酸、強堿、強氧化劑、有機溶劑等腐蝕性介質侵蝕；集成氣動驅動單元，可實現開關切斷、比例調節及遠程自動化控制，具備零泄漏、耐腐強、啟閉快、流阻小等優勢，是化工、環保、脫硫、制藥、電鍍等強腐蝕工況專用自控閥門，可配套電磁閥、定位器、限位開關、防爆附件，適配 DCS 自動化控制系統。
產品特點Product features
精歐公司的全襯聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料襯里蝶閥，具有耐腐蝕、無泄漏、壽命長等優點。襯四氟氣動蝶閥適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。
（1）小型輕便，容易拆裝及維修，并可在任意位置安裝。
（2）結構簡單、緊湊，90°回轉開啟迅速。3
（3）操作扭矩小，省力輕巧。
（4）流量特性趨於直線，調節性能好。
（5）密封材料耐老化、耐腐蝕、可適用多種介質。
技術參數Technical Specifications
|
適用溫度 |
氟橡膠：-20℃～200℃ |
|
適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體 |
|
泄漏率 |
符合GB/T13927-92標準 |
|
驅動方式 |
氣動 |
|
配置執行機構 |
GT、AT、AW系列單雙作用氣動執行器 |
|
控制方式 |
開關兩位控制、4～20mA模擬量信號控制 |
執行器技術參數Technical parameters of actuator
|
執行器型號 |
GT、AT、AW系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構、雙作用執行機構 |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
采用新型氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

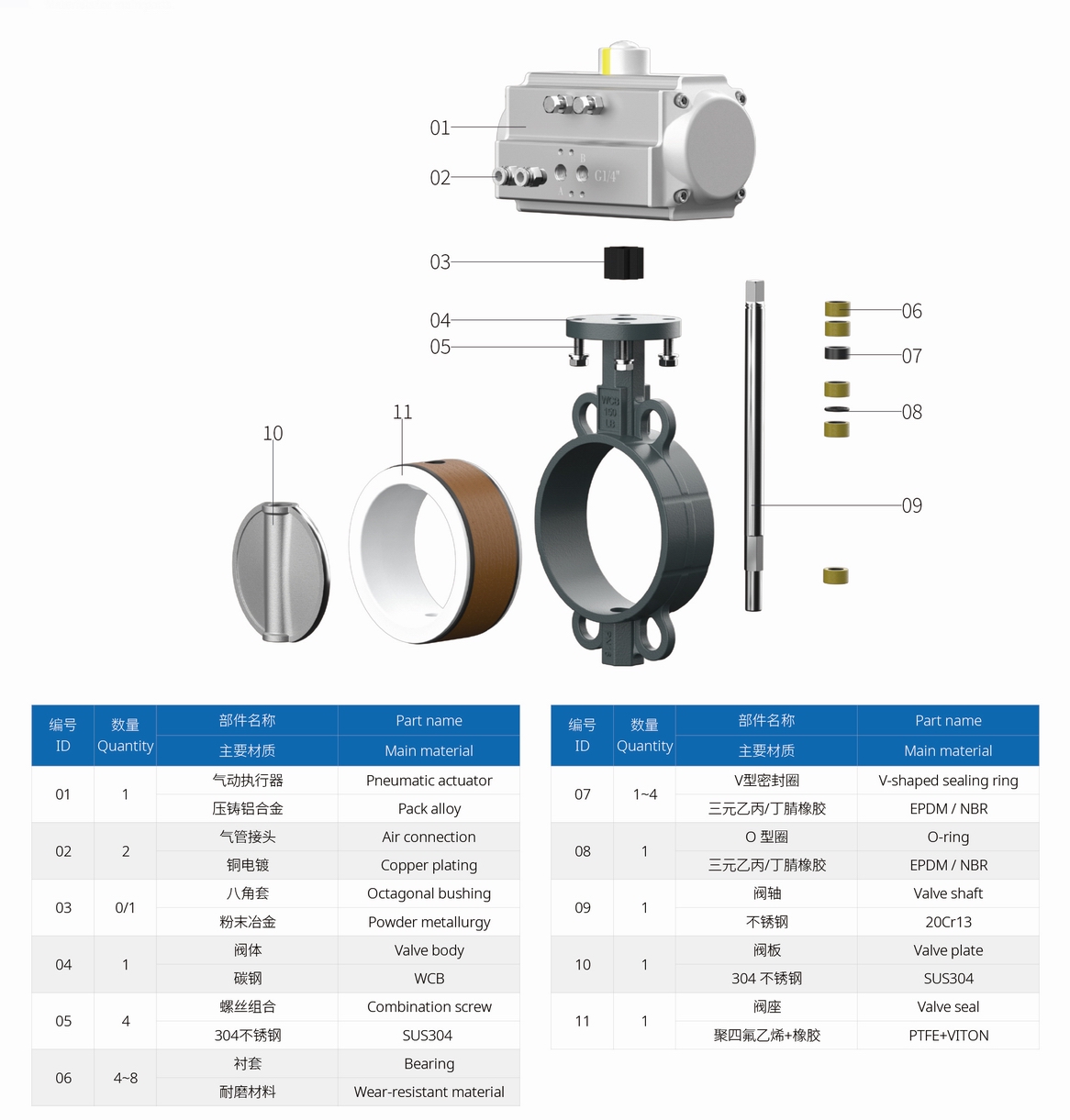

主要零部件材質Material of main parts

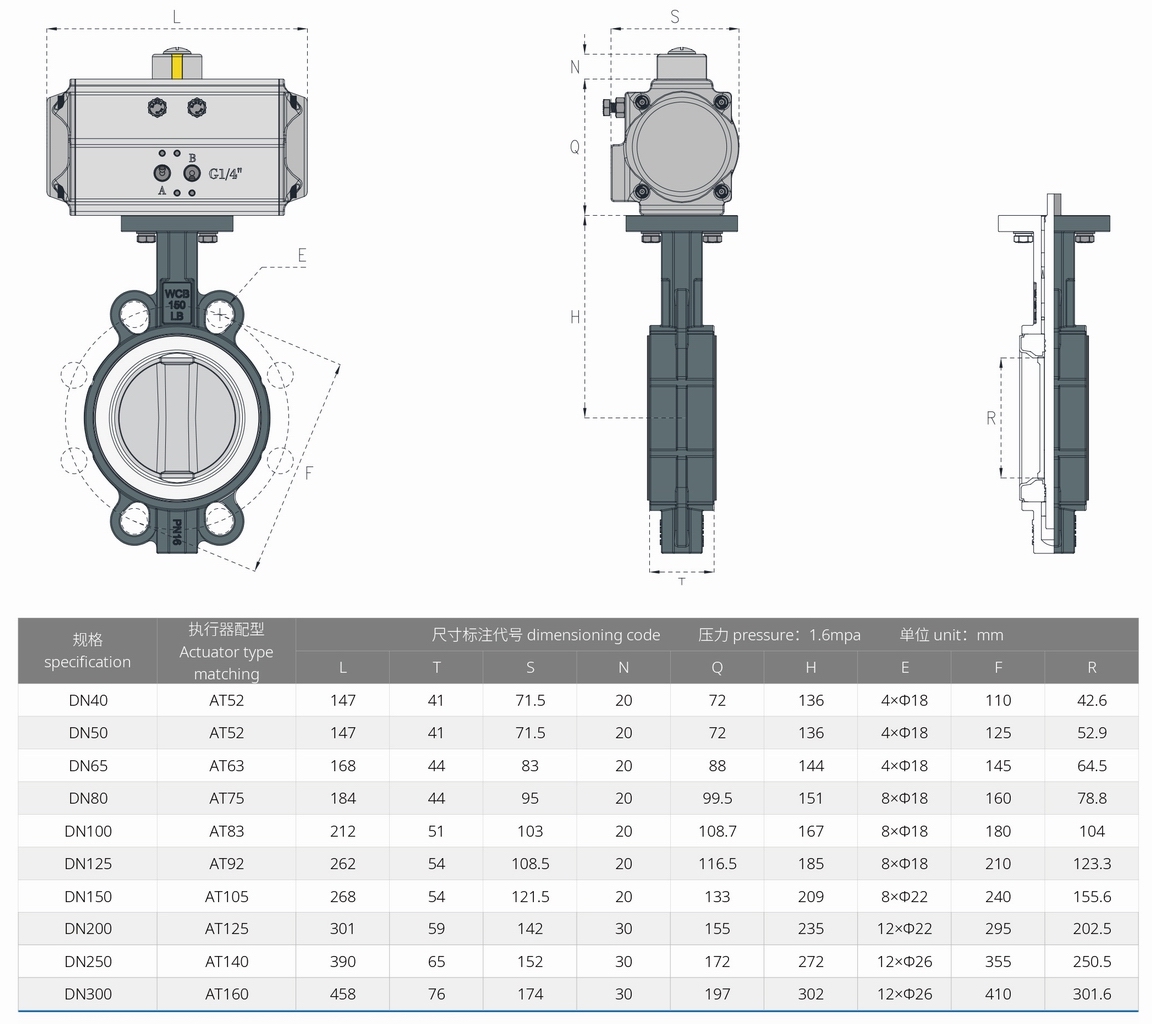

外形尺寸Overall Dimension
