進口氣動高真空蝶閥（型號：LIK‑GIQ）是專為高真空 / 超高真空系統設計的 90° 角行程氣動閥門，用于接通、切斷或調節真空管路氣流。閥門以壓縮空氣（0.4–0.8MPa）為動力，通過氣動執行器驅動蝶板旋轉 90°，實現全開直通、全關真空隔離、0–90° 無級調節。單作用（彈簧復位）可在失氣 / 斷電時自動關閉，防止大氣倒灌，保護真空腔與精密設備
產品特點Product features、
進口氣動高真空蝶閥通常把帶有密封槽的法蘭連接到長期處于真空狀態的一段，而法蘭另一面連接在經常放大器一側，正向使用蝶閥，有利于增加閥板的密封力。真空密封連接可分靜密封和動密封。當氣動高真空蝶閥以柔性密封連接時在真空橡膠時，是采用放氣量較小的真空橡膠制成的厚壁管；多用于口徑小于50mm的機械真空泵入口處與被抽氣的管道相連接，借以減少機械泵工作時產生的振動對真空系統的影響。當然也可以用于連接在玻璃管，金屬管及其他相關的元件的連接上。橡膠管與被連接件之間的連接是通過特制的管接頭實現的。
適用場景:
GID 氣動對夾式蝶閥廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。
技術參數Technical Specifications
|
適用范圍(Pa) |
2x105～1.3x10-5 |
|
漏氣率（Pa.L/S) |
≤1.3x10-6 |
|
驅動形式 |
壓縮空氣（4-7bar） |
|
介質溫度(℃) |
丁腈橡膠-25 ~ +80，氟橡膠-30 ~ +150 |
|
法蘭標準 |
GB6070.3-85 |
|
安裝位置 |
任意 |

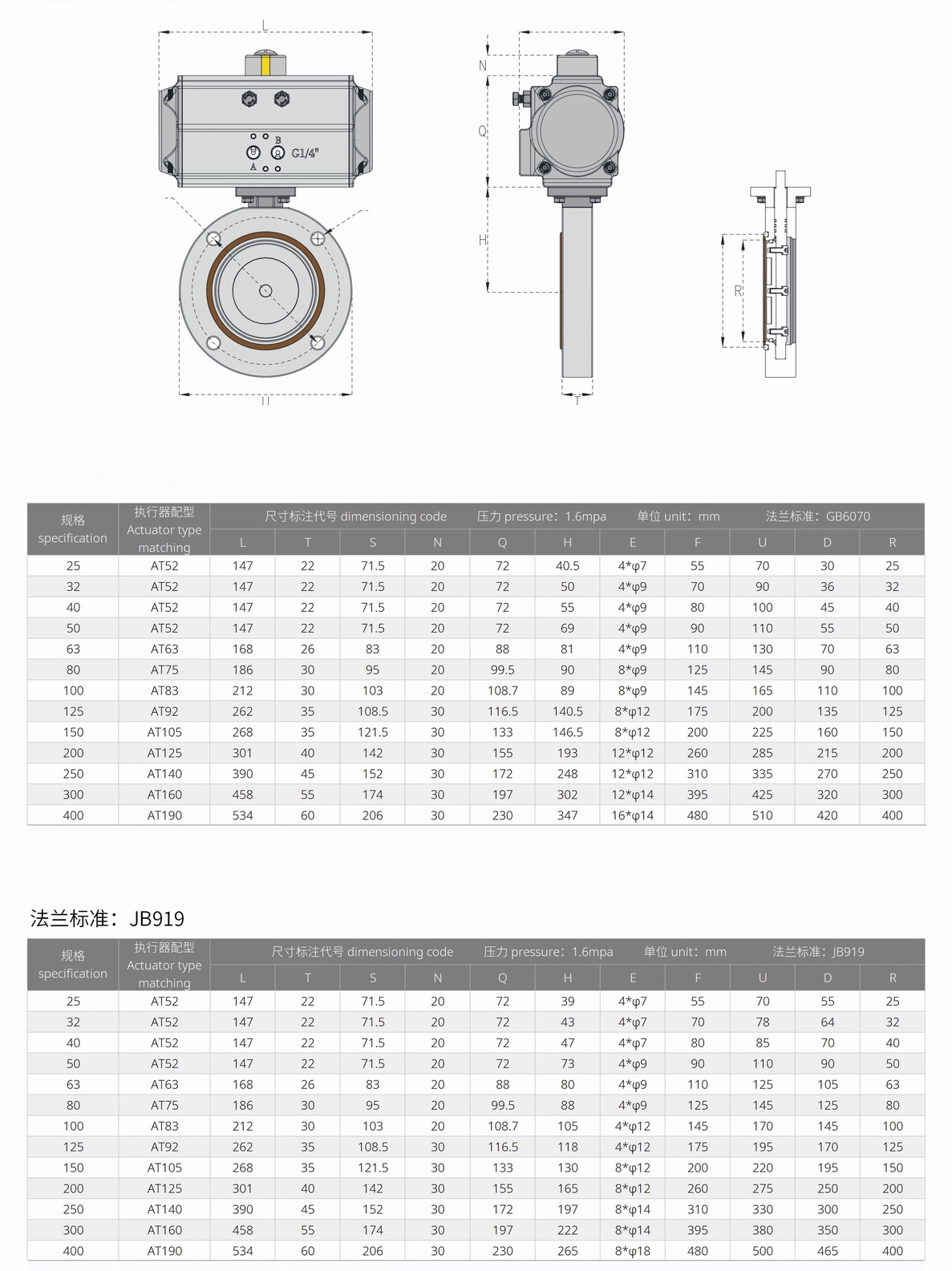

外形尺寸Overall Dimension

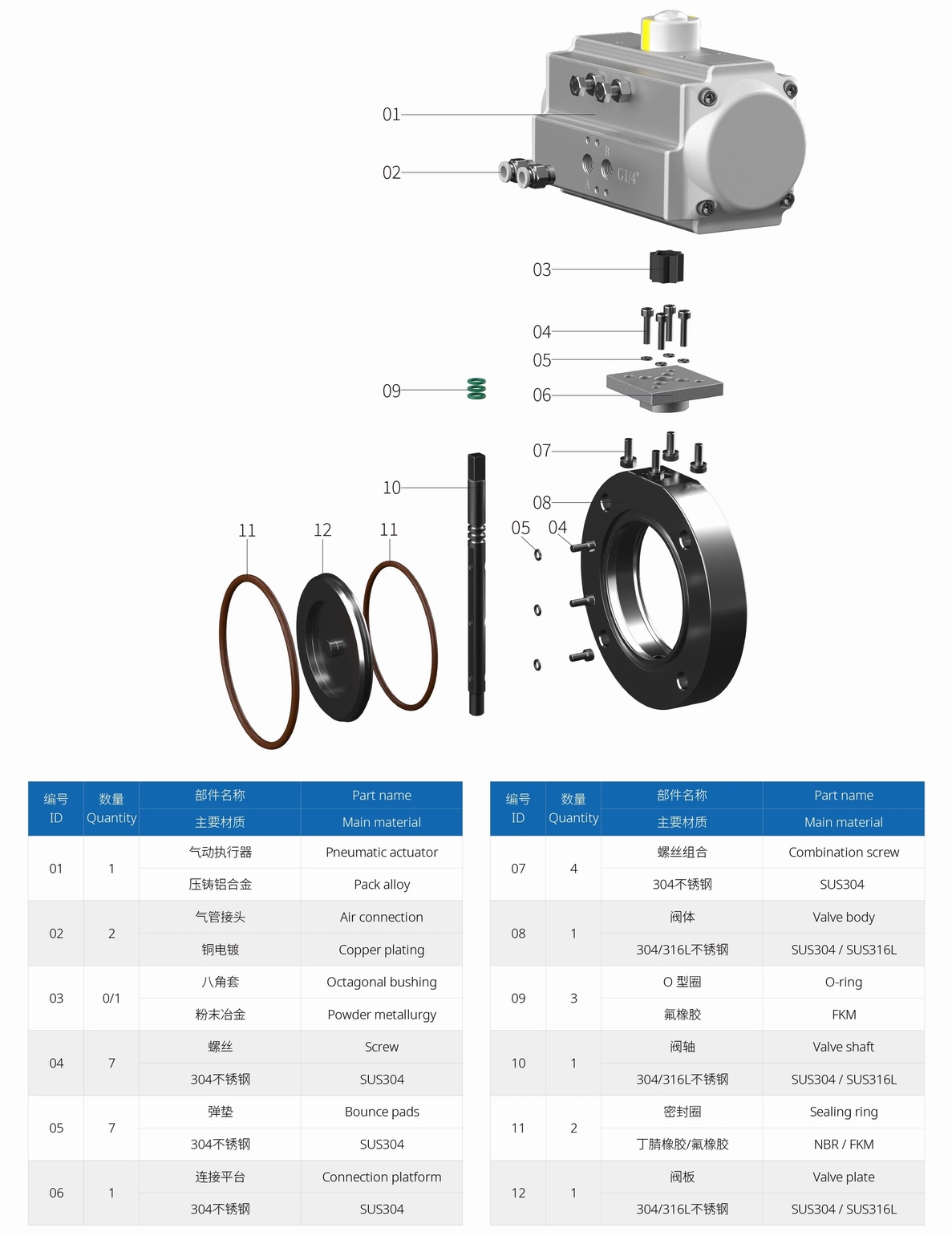

主要零部件材質Material of main parts
