鍛造車間采用 2500 噸數控鍛壓機，閥體毛坯經過兩次高溫鍛打、去應力退火、超聲波無損探傷三道前置工序，徹底消除鑄造閥體固有氣孔、疏松、裂紋缺陷；精加工采用五軸聯動數控車床，球體鏡面拋光精度達 Ra0.02μm，保證密封面零劃痕，大幅降低高壓工況下介質沖蝕損耗，使用壽命較國產鑄造球閥提升 50% 以上

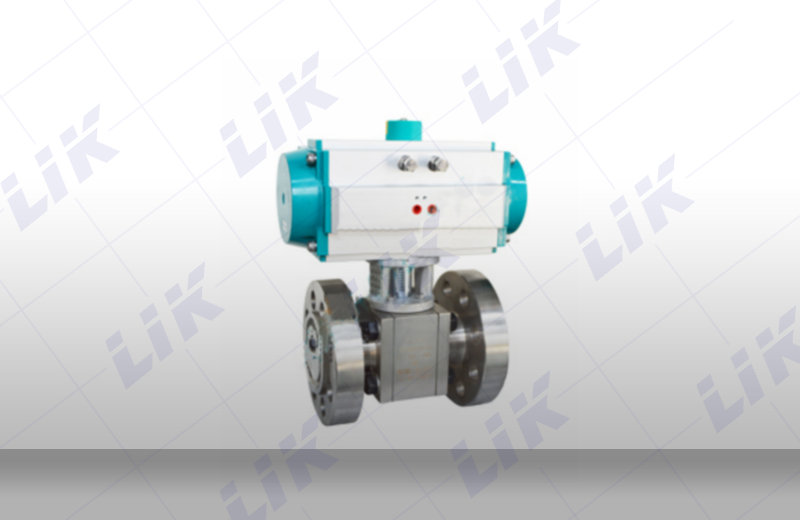

進口氣動鍛鋼高壓球閥分為氣動高壓法蘭球閥、氣動焊接高壓球閥、氣動高壓內螺紋球閥三種。它是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°可以實現全開—全閉的動作。可采用智能控制與定位，與電氣閥門定位器配套，輸入4-20mADC信號及0.4～0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。氣動高壓球閥按其密封性能分為金屬密封與軟密封。氣動高壓球閥具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強等優點。氣動高壓球閥特別適合于介質是粘稠、含顆粒、纖維性質的場合。氣動高壓球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制
產品特點Product Features
1、閥體采用鍛造工藝加工而成，提高了材料的強度，避免鑄件的氣孔，沙眼等缺陷。
2、密封圈采用尼龍材料，比聚四氟乙烯承受壓力更高，使用壽命長，密封性好。
3、高壓氣動球閥即使在MAX工作壓力下，也能夠保持閥門結構的抗壓均勻性。
4、廣泛應用于化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。
技術參數technical parameters
|
口徑范圍 |
DN15～DN250 (1/2"～10") |
|
壓力范圍 |
PN10～42.0MPa |
|
溫度范圍 |
-29℃～+450℃（超高溫可定制） |
|
材質可選 |
碳鋼、不銹鋼、鉻鉬鋼、合金鋼 |
|
密封材料 |
PTFE、PPL、PEEK（可定制金屬密封） |
|
連接方式 |
法蘭、螺紋、焊接 |
|
驅動方式 |
氣動執行器、電動執行器、蝸輪、手柄 |
|
控制方式 |
開關型ON/OFF、調節型4-20mA或1-5V |
|
可選附件 |
電磁閥、限位開關、減壓閥、定位器、手輪機構、保位閥、快排閥。（注明是否防爆 |
執行器參數Actuator parameters
|
氣動執行器 |
可配EV-TORK、AT、RT、PT、VT、AW單雙作用氣動執行器 |
|
供氣壓力0.4～0.7MPa； 電氣接口：G1/4"、G1/8"、G3/8"、G1/2" |
|
|
控制方式：開關型（可選裝附件）、調節型（配定位器+選裝附件） |
|
|
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
|
|
氣動附件：定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |

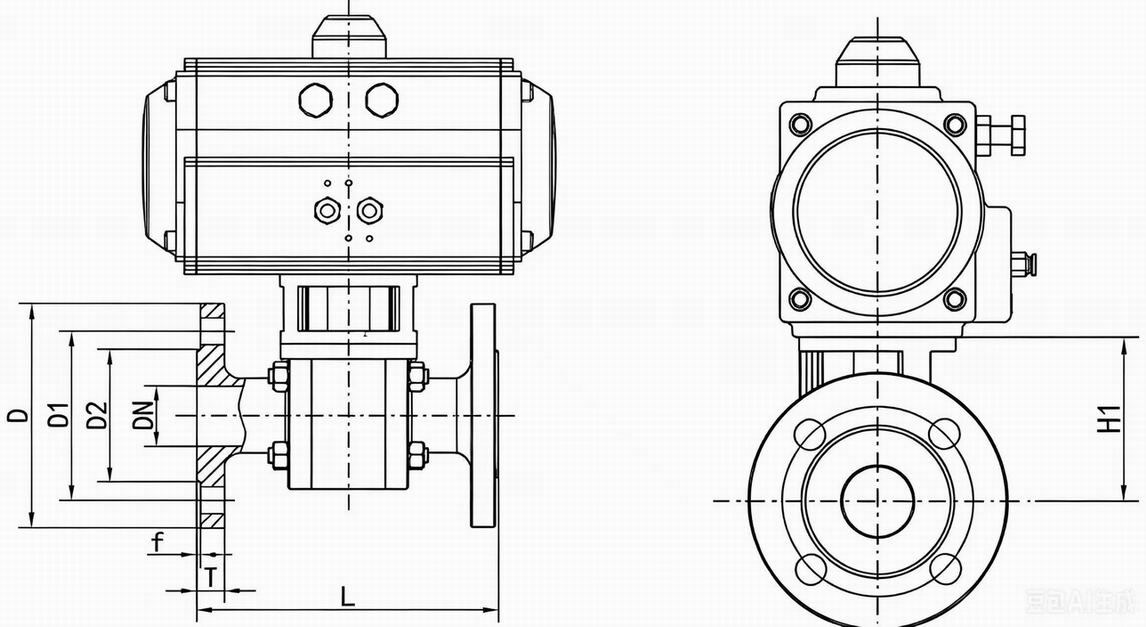

外形尺寸Overall Dimension
|
DN |
NPS |
L(RF) |
L(BW) |
L(RTJ) |
D |
D1 |
T |
n-d |
|
15 |
1/2 |
165 |
165 |
163.5 |
105 |
75 |
20 |
4-14 |
|
20 |
3/4 |
191 |
191 |
191 |
130 |
90 |
22 |
4-18 |
|
25 |
1 |
216 |
216 |
216 |
140 |
100 |
24 |
4-18 |
|
32 |
1-1/4 |
229 |
229 |
229 |
155 |
110 |
26 |
4-22 |
|
40 |
1-1/2 |
241 |
241 |
241 |
170 |
125 |
28 |
4-22 |
|
50 |
2 |
292 |
292 |
295 |
195 |
145 |
30 |
4-26 |
|
65 |
2-1/2 |
330 |
330 |
333 |
220 |
170 |
34 |
8-26 |
|
80 |
3 |
356 |
356 |
359 |
230 |
180 |
36 |
8-26 |
|
100 |
4 |
432 |
432 |
435 |
265 |
210 |
40 |
8-30 |
