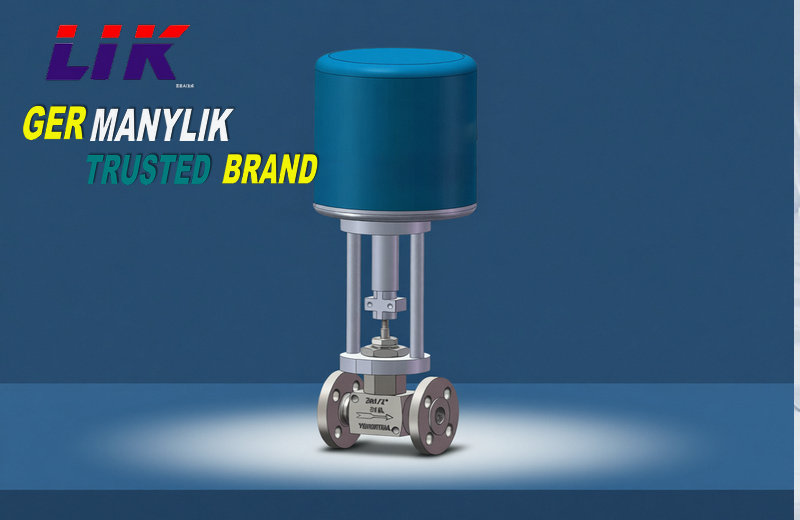

進口電動小口徑調節閥可適應不同流量要求的工況，配LIKA2F00系列電子式電動執行器，電動執行機構內有伺服放大器，輸入控制信號（4~20mADC或1~5VDC）及單相電源即可控制運轉，實現對流量等參數的調節。電動小流量調節閥是針對某些特殊工況定制的電動調節閥，微小流量電動調節閥是采用鍛造閥體鍛造而成，容易做高壓結構。閥芯尺寸可從加工差等0.15~15mm。電動小流量調節閥廣泛用于電力、石油、化工、冶金、環保、輕工、數字和科研設備等行業的工業過程自動控制系統中。
進口電動小口徑調節閥主要類型
1. 按結構形式：小口徑單座調節閥、針型小流量調節閥、柱塞式微型調節閥2. 按控制方式：電動比例調節型、開關調節一體型、智能通訊調節型3. 按密封方式：軟密封常溫型、金屬硬密封高溫高壓型4. 按使用環境：普通型、防爆型、低溫型、高壓加強型
進口電動小口徑調節閥結構設計
整體采用一體式鍛造閥體，強度高、無鑄造氣孔，適合小口徑高壓運行；內部采用精密閥芯與閥座節流副，間隙均勻，保證小開度調節穩定性；閥桿采用精加工不銹鋼材質，配合多層復合填料密封，動作靈活且杜絕外漏；電動執行器一體化直連布局，傳動結構精簡緊湊，占用安裝空間小；模塊化組件設計，易損件獨立可拆卸，后期檢修更換簡單便捷。
進口電動小口徑調節閥工作原理
工業控制系統輸出模擬量控制信號，輸送至電動執行器內置伺服系統，驅動電機運轉，經減速機構帶動閥桿做直線往復運動；閥桿帶動閥芯升降，改變閥芯與閥座之間的流通截面積，從而精準改變介質流量、壓力、溫度等工藝參數；配套閥位反饋裝置可實時回傳開度信號，形成閉環調節，自動穩定工況參數，實現全自動無人化控制
進口電動小口徑調節閥技術參數
|
口徑范圍) |
G3/8" G1/2" G3/4" G1" |
||||||||||||||
|
閥座直徑 |
1.5 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
15 |
||
|
流量系數KV |
0.025 |
0.05 |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.00 |
1.40 |
1.55 |
1.85 |
2.23 |
||
|
允許壓差（MPa） |
≤公稱壓力 |
||||||||||||||
|
公稱壓力（MPa） |
1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0 |
||||||||||||||
|
額定行程 |
8 |
10 |
12 |
||||||||||||
|
閥蓋形式 |
標準型（-17~250℃）、高溫型（250~450℃）、低溫型（-40~-196℃）、波紋管密封型（-40~350℃） |
||||||||||||||
|
壓蓋形式 |
螺栓壓緊式 |
||||||||||||||
|
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
||||||||||||||
|
閥芯形式 |
單座式 |
||||||||||||||
|
流量特性 |
等百分比、直線性 |
||||||||||||||
|
執行器類別 |
PSL系列、3810L系列、客戶指定品牌 |
||||||||||||||
|
執行器參數 |
電源電壓：220V、輸入信號：4~20mA或1~5VDC、輸出信號：4~20mADC |
||||||||||||||
|
防護等級：相當IP65 |
|||||||||||||||
|
環境溫度：-25~70℃、環境濕度：≤95％ |
|||||||||||||||
進口電動小口徑調節閥性能指標
|
項目 |
指標值 |
||
|
基本誤差% |
配3810L±2.5； 配PSL±1.0 |
||
|
回差% |
配381L ±2.0； 配PSL±1.0 |
||
|
死區% |
1.0 |
||
|
始終點偏差% |
電開 |
始點±2.5 |
終點±2.5 |
|
始點±2.5 |
終點±2.5 |
||
|
電關 |
始點 |
±2.5 |
|
|
終點 |
±2.5 |
||
|
額定行程偏差% |
≤2.5 |
||
|
泄露量L/h |
0.01%×閥額定容量 |
||
|
可調范圍R |
30：1 |
||
進口電動小口徑調節閥尺寸表
|
公稱通徑DN |
閥座直徑dn |
L |
H |
H1 |
H2 |
A |
|
G3/8" |
1.5~15 |
95 |
30 |
130 |
298 |
282 |
|
G1/2" |
1.5~15 |
95 |
30 |
130 |
298 |
282 |
|
G3/4" |
1.5~15 |
110 |
30 |
130 |
298 |
282 |
|
G1" |
1.5~15 |
110 |
30 |
130 |
465 |
177 |
