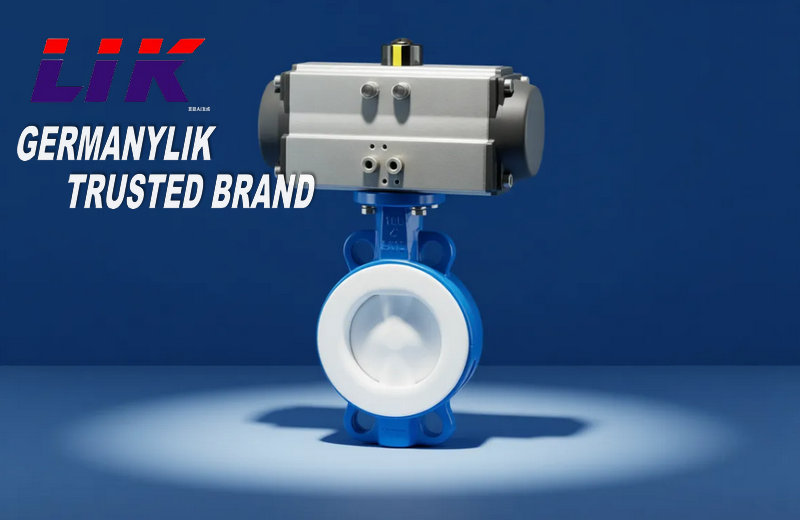

進口氣動對夾式襯氟蝶閥是一種結合了氣動執行器與對夾式蝶閥結構，并在關鍵部位采用氟塑料（如聚四氟乙烯PTFE）作為襯里材料的閥門。這種閥門在工業管道系統中具有廣泛的應用，特別是在需要處理腐蝕性介質的場合。其主要由閥體、蝶板、氟塑料襯里、氣動執行器以及附件（如定位器、電磁閥等）組成。以壓縮空氣為動力源，通過氣動執行器驅動閥桿帶動蝶板在閥體內做0°~90°的旋轉，從而實現對管道中介質的開關或調節功能。
產品特點Product features
耐腐蝕性強：氟塑料襯里具有優異的耐腐蝕性能，能夠抵抗多種強腐蝕性介質的侵蝕。
密封性能好：采用多層軟疊式密封圈或軟性T形密封環，結合氟塑料的耐腐蝕特性，實現了良好的密封效果。操作簡便：氣動執行器控制蝶板的旋轉，無需人工到現場操作，節約了人力資源和時間。
調節靈活：可根據工況要求，通過輸入信號等方式實現對蝶閥開度的精確控制，從而調節管道中介質的流量、壓力等參數。
結構緊湊：閥門整體結構設計緊湊，體積小、重量輕、占用空間小，便于安裝和維護
技術參數Technical Specifications
|
驅動方式 |
氣動（單作用 / 雙作用） |
|
連接方式 |
對夾式（GB/ANSI/DIN 標準） |
|
結構形式 |
中線密封、90° 回轉 |
|
公稱通徑 |
DN50-DN1000mm（2″-40″） |
|
公稱壓力 |
PN0.6/1.0/1.6MPa（150LB） |
|
介質溫度 |
-20℃~+180℃（PTFE）；-20℃~+250℃（PFA） |
|
氣源壓力 |
0.4-0.7MPa |
|
泄漏等級 |
零泄漏（ISO 5750-3） |
|
防爆等級 |
Exd II CT6（可選） |
|
控制信號 |
開關信號、4-20mA/0-10V 調節信號 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

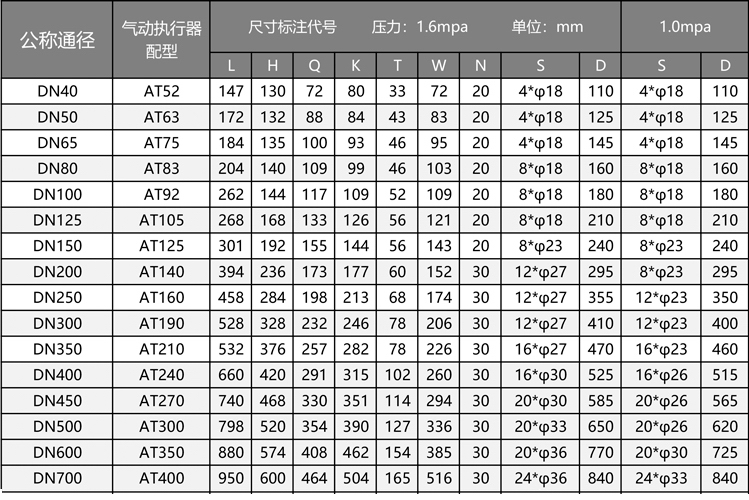

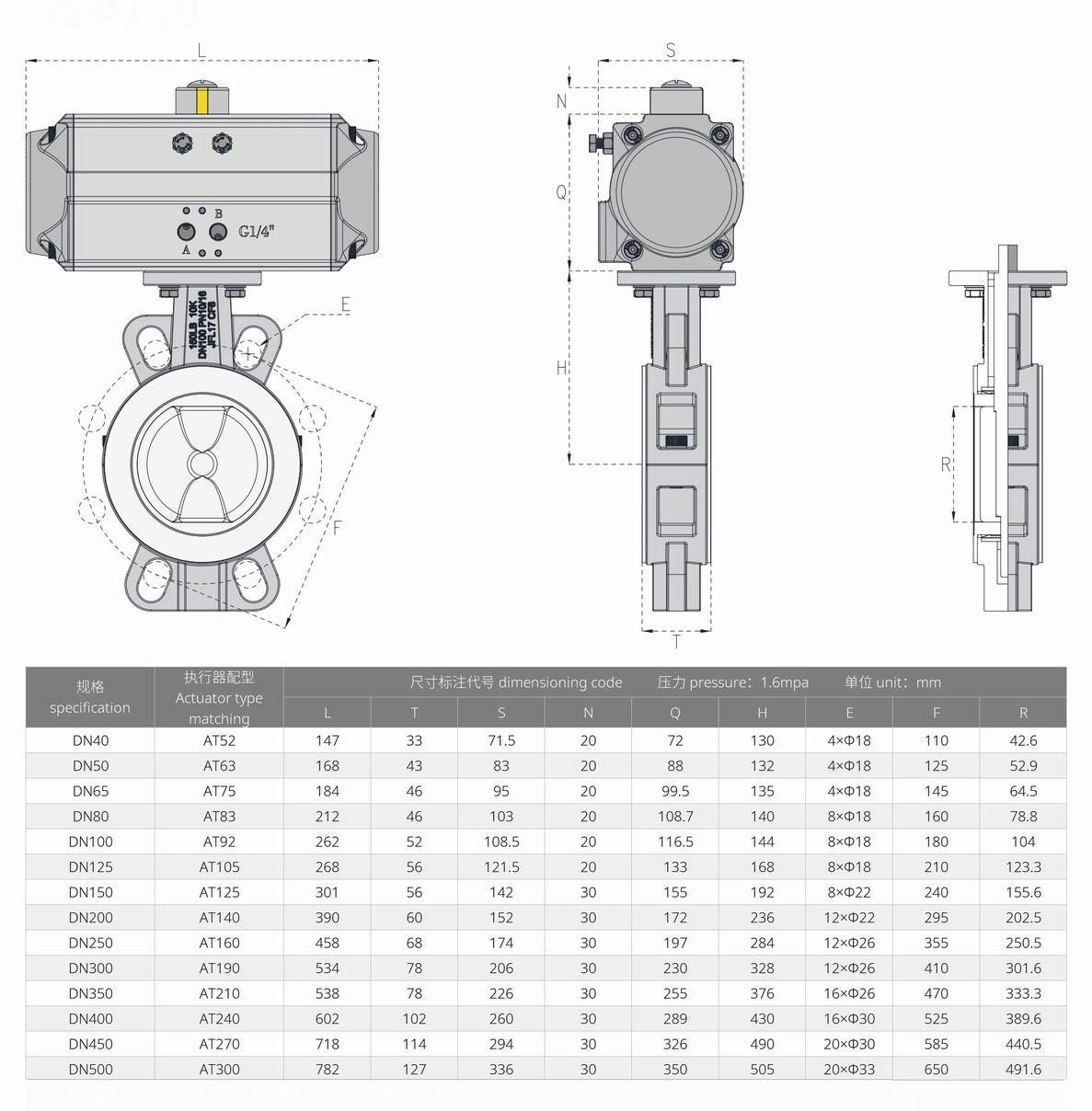

外形尺寸Overall Dimension

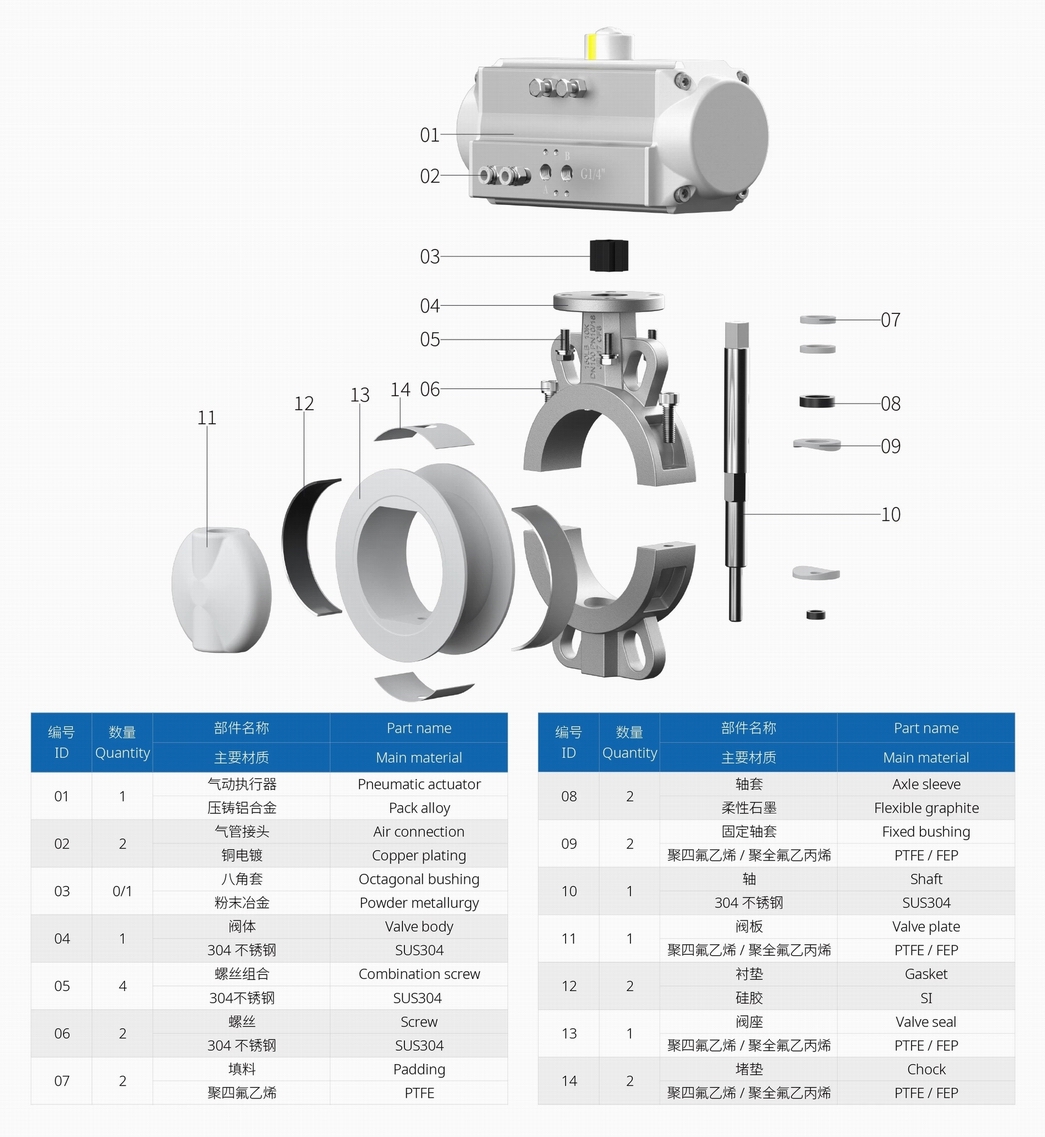

主要零部件材質Material of main parts
