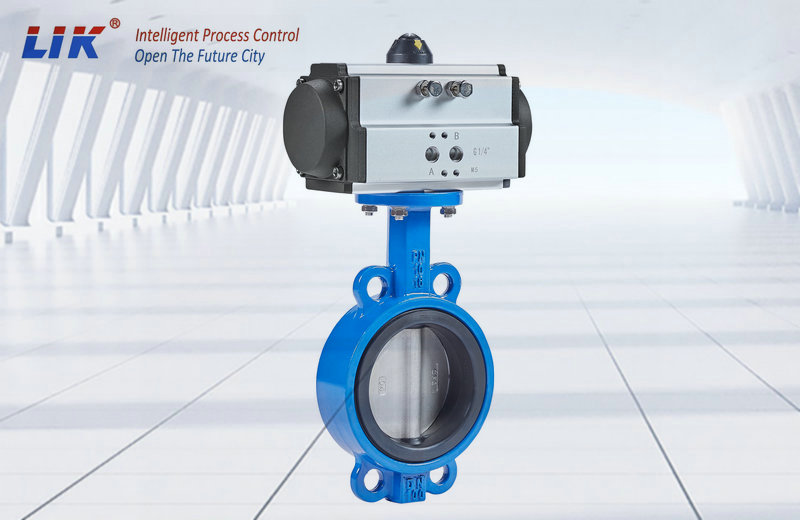

進口氣動軟密封對夾式蝶閥是一種采用氣動執行器驅動的閥門，主要用于管道介質的截斷或調節控制。其核心密封結構采用橡膠或復合軟密封材料（如EPDM、NBR），適用于水、空氣、油品及弱腐蝕性介質，尤其在含顆粒、纖維或粘稠流體的工況中表現優異123。廣泛應用于食品、環保、化工、電力等行業
產品特點Product features
1、體積小、重量輕、操作輕巧、便于安裝、維修。
2、密封性能優良可靠、零泄漏,使用壽命長。
3、流量特性趨于直線,調節性能更優。
4、結構簡單,開關迅速,90°旋轉啟閉。
5、可代替閘閥、截止閥、旋塞閥、膠管閥及隔膜閥等各種閥的使用。
工作原理working principle
1，啟閉機制：氣動執行器接收壓縮空氣，驅動閥桿帶動蝶板在閥體內0°～90° 旋轉。
全關：蝶板與介質流向垂直，軟密封面壓緊閥座，阻斷流動。
全開：蝶板與流向平行，流阻極小（僅蝶板厚度）。
調節：蝶板處于 0°～90° 任意角度，精準控制流量。
2，密封原理
正向密封：介質壓力推蝶板壓緊閥座，形成自密封。
反向密封：執行器預緊力 + 彈簧補償（單作用），維持密封面貼合。
技術參數Technical Specifications
|
公稱通徑 |
DN50～DN1200（2"～48"） |
|
公稱壓力 |
PN6/PN10/PN16（0.6/1.0/1.6MPa）；Class 150LB |
|
閥體材質 |
球墨鑄鐵（QT450）、鑄鋼（WCB）、不銹鋼（CF8/CF8M） |
|
蝶板材質 |
不銹鋼 304/316、鍍鎳磷、襯塑 |
|
EPDM |
-20℃～+120℃，水 / 熱水 / 弱酸弱堿 |
|
NBR |
-20℃～+90℃，油品 / 油脂 |
|
VITON |
-20℃～+180℃，高溫 / 強酸 / 溶劑 |
|
PTFE |
-40℃～+180℃，強腐蝕 / 高潔凈 |
|
環境溫度 |
-30℃～+70℃ |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

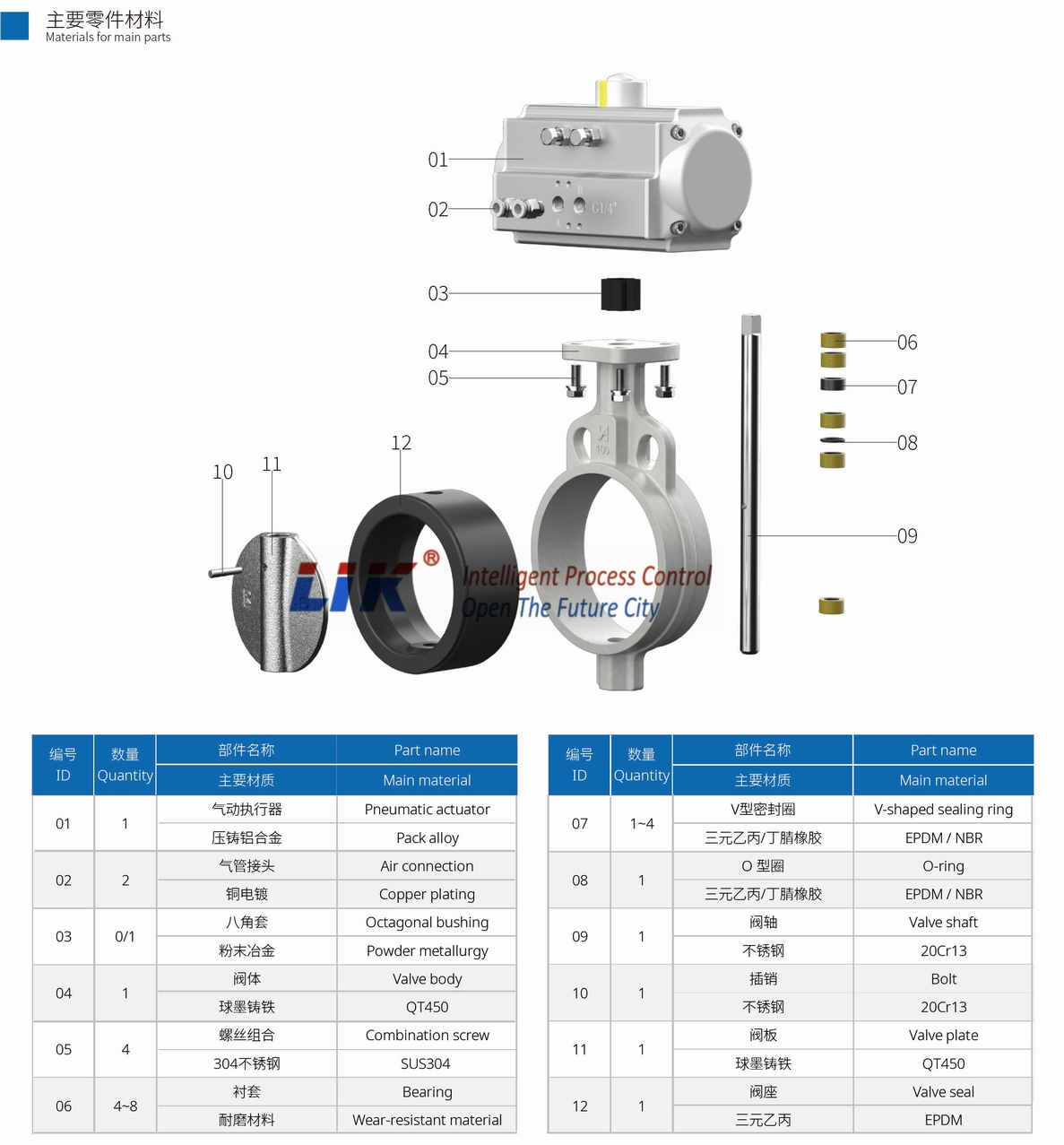

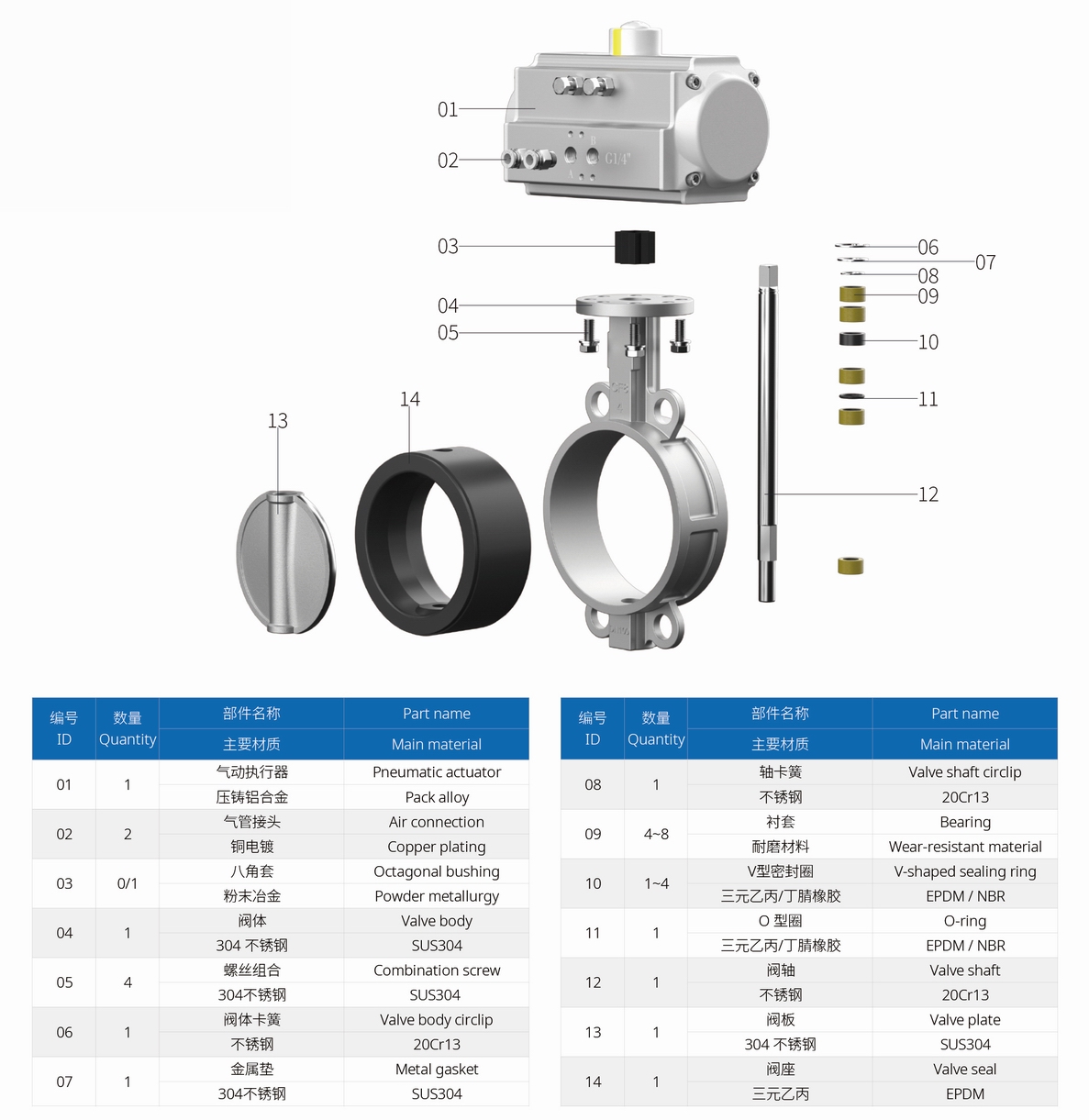

主要零部件材質Material of main parts
