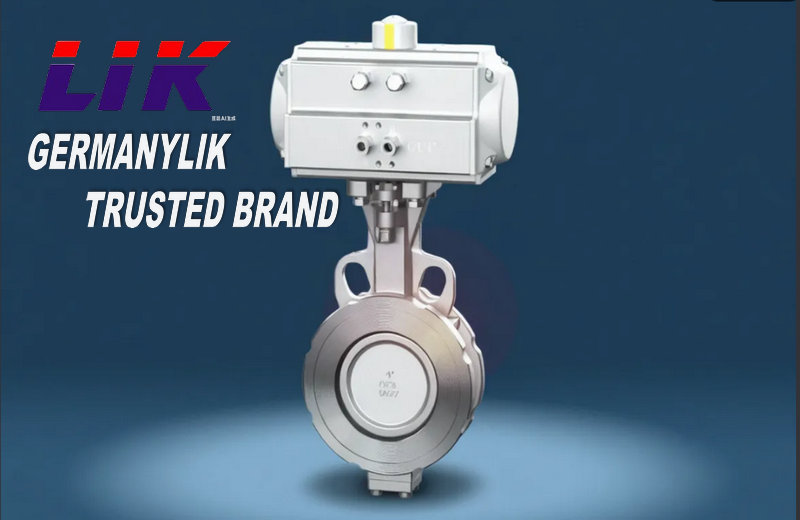

進口氣動對夾式三偏心蝶閥是一種結合氣動執行機構與三偏心蝶閥結構的高性能流體控制裝置，專為高溫、高壓、腐蝕性介質及高精度流量調節場景設計。其核心特征是通過三次偏心結構實現無摩擦密封，適用于石油化工、電力、冶金等工業領域
產品特點Product features
流阻極低：全開流阻系數≤0.1，壓力降小，流量特性近似等百分比，調節精度高。
雙向密封：正反向均零泄漏，介質壓力越高密封越緊，自密封效應顯著。
耐磨損 / 抗沖刷：金屬硬密封適配含顆粒、粉塵介質，壽命為軟密封 3～5 倍。
防爆 / 防火：標準符合 API 607/6FA，防靜電設計（閥桿 - 閥體電阻＜10Ω）。
控制靈活：開關型（電磁閥）/ 調節型（4-20mA 定位器），響應＜1 秒，適配 DCS/PLC 遠程控制。

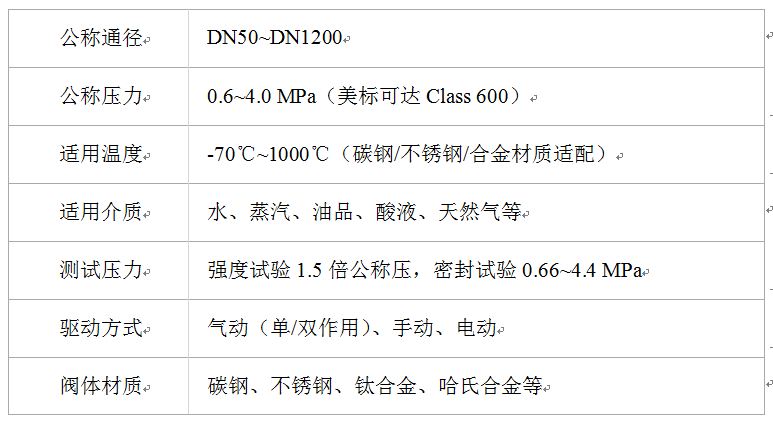

技術參數Technical Specifications
|
公稱通徑 |
DN50～DN1200（2"～48"） |
|
公稱壓力 |
PN16/25/40bar（Class 150/300/600LB） |
|
閥體材質 |
WCB（碳鋼）、CF8/304、CF8M/316、316L、雙相鋼 |
|
閥板材質 |
同閥體，表面堆焊 STL6 硬質合金 |
|
閥座材質 |
多層次金屬硬密封（不銹鋼 + 石墨 + 合金）、PTFE 軟密封 |
|
連接方式 |
對夾式（凸耳 / 無凸耳） |
|
適用溫度 |
碳鋼 - 29℃~425℃；不銹鋼 - 40℃~550℃；軟密封 - 40℃~200℃ |
|
適用介質 |
蒸汽、高溫導熱油、酸堿鹽溶液、天然氣、油品、煤粉煙氣等 |
|
泄漏等級 |
金屬密封 VI 級（零泄漏）；軟密封 VI 級 |
|
試驗標準 |
強度試驗 1.5 倍 PN；密封試驗 1.1 倍 PN；API 598 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |
執行器參數Actuator parameter
|
驅動方式 |
氣動活塞式（雙作用 / 單作用彈簧復位） |
|
供氣壓力 |
0.4~0.7MPa |
|
動作范圍 |
0~90°（可調） |
|
輸出扭矩 |
50~50000N·m（按口徑 / 壓力匹配） |
|
環境溫度 |
-20℃~+60℃（低溫型 - 40℃） |
|
防爆等級 |
Exd II BT4/CT6（可選） |

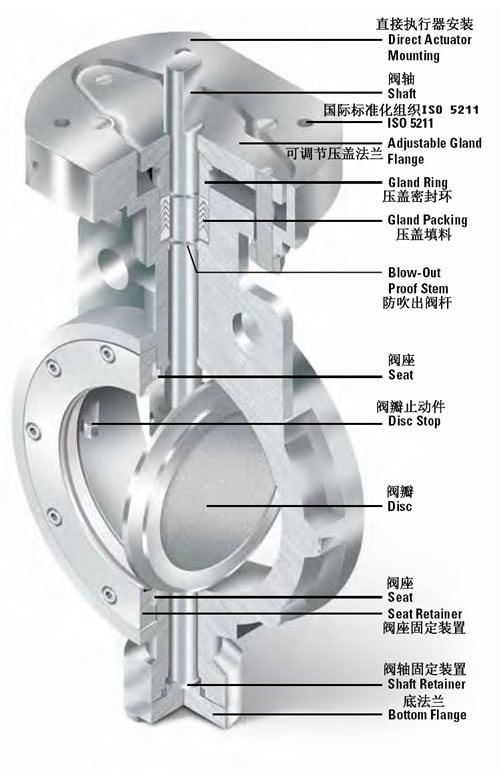

結構設計特點Structural design features
閥體與蝶板
閥體采用對夾式緊湊結構，蝶板為三偏心錐面設計，降低流阻系數（全開時流阻≤0.1）。
閥桿與密封
閥桿材質為2Cr13或鉻鉬鋼，密封面堆焊硬質合金（如577MO、鈷基802），雙向承壓可達10MPa
工作原理working principle
氣動執行器接收控制信號后，驅動閥桿帶動蝶板旋轉0°~90°。開啟時，三次偏心結構使密封面脫離閥座，實現零摩擦；關閉時，蝶板與閥座形成線接觸并逐漸壓緊，依賴介質壓力增強密封
選型與注意事項Selection and Precautions
選型要點
介質特性：腐蝕性介質選擇哈氏合金/鈦材；含顆粒介質需硬密封。
溫度壓力：超高溫（>500℃）需特殊堆焊密封；高壓場景選雙向壓結構
執行機構：爆炸環境選防爆型氣動頭；調節流量需配定位器。
注意事項
安裝時確保管道法蘭平行，避免閥體變形。
定期檢查密封面磨損，高溫工況需潤滑閥桿
