進口電動籠式調節閥是電動執行機構 + 籠式調節閥本體的集成式智能控制閥門，屬壓力平衡式結構。通過接收 4-20mA/1-5V 控制信號，驅動閥芯在套筒內精準位移，實現對流量、壓力、溫度、液位的連續調節，是工業自動化控制系統的核心執行器，適配高壓差、易氣蝕、高噪聲等苛刻工況。
進口電動籠式調節閥產品特點
多級降壓抗氣蝕：套筒設多級節流窗口，流體分段降壓，降低流速與氣蝕損傷，壽命提升 30%+。
低噪音運行：對稱多孔籠式結構優化流道，噪聲＜85dB，適配高壓大流量場景。
調節精度高：壓力平衡設計減小不平衡力，可調比達 50:1，流量特性（線性 / 等百分比）誤差＜±1%。
密封可靠：套筒配高性能密封環，泄漏等級達 Ⅵ 級（軟密封），適配高溫 / 高壓 / 腐蝕性介質。
結構穩固易維護：閥芯雙導向、支撐穩定；模塊化設計，拆裝無需專用工具，互換性強。
寬工況適配：溫度 - 196℃~+560℃、壓力 PN16~PN420/ANSI 150~2500Lb，材質可選 WCB/304/316L / 合金。
進口電動籠式調節閥技術參數
|
公稱通徑 |
DN15~DN300mm（NPS1/2"~12"） |
|
公稱壓力 |
PN16/25/40/64/100；Class150~600 |
|
適用溫度 |
-196℃～+550℃ |
|
流量特性 |
線性、等百分比 |
|
控制信號 |
4-20mA DC、1-5V DC |
|
泄漏等級 |
ANSI Ⅳ、Ⅴ、Ⅵ 級 |
|
連接方式 |
法蘭 RF/RTJ、對焊 BW |
|
閥體形式 |
直通籠式、雙座籠式 |
|
防護等級 |
IP55、IP65 可選 |
|
防爆等級 |
ExdⅡBT4、ExdⅡCT6（防爆款） |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |
電動執行器參數
|
類型 |
直行程電動執行器，智能一體化調節型。 |
|
工作電源 |
AC220V、AC380V、DC24V 可選。 |
|
控制信號 |
輸入 4-20mA DC，開度反饋 4-20mA DC。 |
|
保護功能 |
內置過載、過熱、力矩限位保護，防燒電機。 |
|
操作方式 |
遠程自動控制 + 就地手動手輪應急操作 |
|
防護等級 |
IP55 標準，戶外可選 IP65。 |
|
防爆配置 |
隔爆型結構，適用于 Zone1、Zone2 易燃易爆危險區域。 |
|
智能功能 |
可選 HART、Modbus 通訊，遠程校準、故障診斷。 |
信號接收：電動執行器接收控制系統 4-20mA/1-5V 信號，內置伺服放大器將電信號轉為電機扭矩。
動力傳遞：電機驅動蝸桿蝸輪，帶動閥桿直線位移，推動閥芯在套筒內上下運動。
流量調節：套筒開有對稱節流窗口，閥芯位移改變窗口流通面積，控制介質流量；壓力平衡孔抵消介質壓差力，降低執行器推力需求。
反饋閉環：執行器內置位置傳感器，實時反饋閥位信號至控制系統，形成閉環控制，確保調節精度。

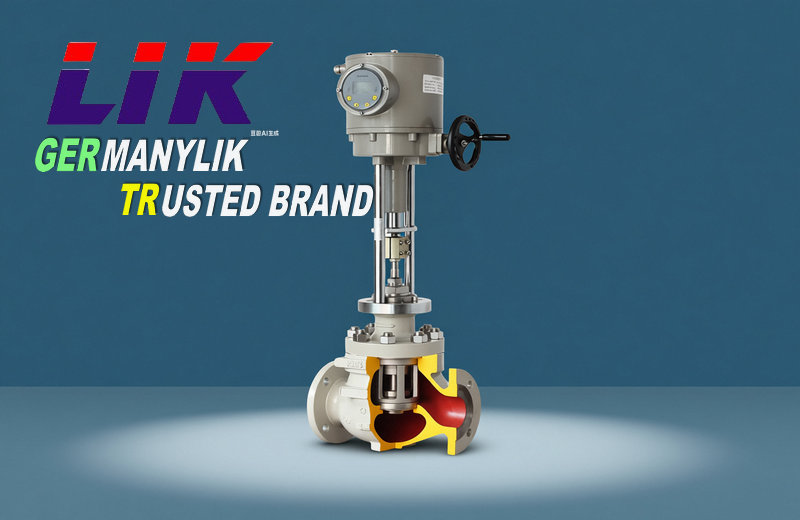

進口電動籠式調節閥結構組成
1,閥體：S 流線型，低流阻，材質適配工況。
2,套筒（籠體）：多孔節流窗口，決定流量特性，保護閥體抗氣蝕。
3,閥芯：籠式結構，帶平衡孔，與套筒精密配合。
4,閥座：自對中卡入式，易拆裝，密封面堆焊 STL 耐磨。
5,閥桿：高強度不銹鋼，防旋轉，帶位置指示。
6,填料函：V 型 PTFE / 柔性石墨，密封可靠，適配高低溫。
7,電動執行機構：智能一體化，含伺服放大器、位置變送器、手動操作機構
進口電動籠式調節閥應用領域
石油化工：反應釜溫度 / 流量控制、高壓差管線調節；
醫藥食品：純化水、配料系統衛生級調節；
電力能源：蒸汽 / 熱油高溫高壓調節、鍋爐給水控制；
水處理：污水 / 凈水流量、壓力精準控制；
暖通空調：冷熱水、蒸汽節能調節；
低溫 LNG：-196℃液化氣輸送系統控制。
進口電動籠式調節閥安裝方法
1,安裝前：核對閥門參數（通徑 / 壓力 / 材質），清理管道雜物，檢查執行器接線與絕緣。
2,安裝位置：垂直安裝（執行器在上），閥桿豎直；預留執行器維護空間，避免高溫 / 振動源。
3,管道連接：法蘭密封面清潔無損傷，螺栓對角均勻緊固；焊接連接需保證同軸度，避免應力變形。
4,電氣接線：按說明書接電源（AC220V）與控制 / 反饋信號，接地可靠；防爆型需符合防爆規范。
5,調試：通電執行器自標定行程，測試全開 / 全關與閥位反饋；手動 / 電動切換正常，無卡滯、異響。
6,投運：緩慢開啟上下游閥門，檢查泄漏；逐步調節開度，確認流量 / 壓力響應正常。
