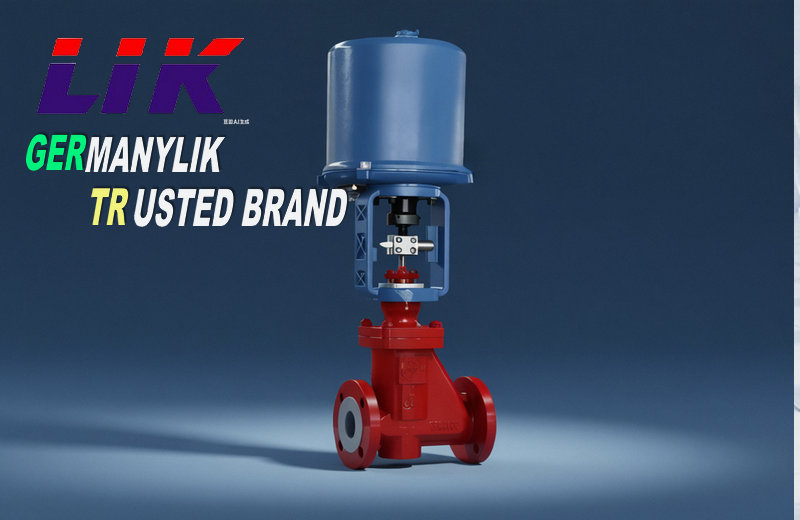

進口電動波紋管襯氟調節閥產品特點
2,零泄漏密封：316L 不銹鋼波紋管隔絕介質與閥桿，無填料外漏風險，泄漏等級達ANSI Class VI（氣泡級）。
3,精準調節：進口智能執行器，閉環控制，調節精度 ±0.5%，動作平穩，響應迅速。
4,耐用可靠：襯氟層高溫燒結、燕尾槽防脫落；波紋管抗疲勞，壽命長。
5,安全冗余：帶手動手輪，斷電可操作；可選防爆（Exd ⅡBT4/CT6）、HART 通訊。
進口電動波紋管襯氟調節閥設計特點
全襯氟防腐結構：閥體、閥芯、閥座、閥桿全襯氟，基體為 WCB/304/316L，齒式內腔增強襯氟附著力，防脫落、抗負壓。
波紋管雙重密封：316L 不銹鋼波紋管 + 襯氟軟密封，隔絕介質與閥桿，零外漏；波紋管與閥芯一體化，抗振動、防斷裂。
頂部導向低流阻：直通單座、頂部導向設計，流道 S 型流線，壓降小、閥容量大，調節穩定、無振蕩。
模塊化智能執行器：進口直行程執行器，內置伺服放大器，無需外配；過載 / 過熱 / 限位保護，閥位反饋精準。
防泄漏安全設計：閥桿與閥芯一體，防飛出；波紋管失效時，V 型 PTFE 填料可二次密封，杜絕泄漏。
進口電動波紋管襯氟調節閥技術參數
|
公稱通徑 |
DN15～DN400（1/2"～16"） |
|
公稱壓力 |
PN1.0、1.6、2.5MPa（Class 150/300LB） |
|
工作溫度 |
-40℃～+150℃（標準）；最高 + 180℃（PFA 內襯可選） |
|
閥體材質 |
碳鋼（WCB）、不銹鋼（304/316/316L），內襯 PTFE/F46/PFA |
|
閥芯 / 閥座 |
304/316+F46 襯氟，單座柱塞式，軟密封 |
|
密封系統 |
PTFE 波紋管 + V 型 PTFE 填料 + PTFE 墊片 |
|
執行機構 |
3810L/PSL 系列直行程電動執行器，輸入信號 4-20mA DC/1-5V DC，供電 220V 50/60Hz |
|
流量特性 |
直線、等百分比（固有可調比 30:1） |
|
泄漏等級 |
VI 級（ISO 15848 A 級） |
|
連接標準 |
法蘭 GB/T 9113、HG/T 20594（RF/FF） |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |
進口電動波紋管襯氟調節閥工作原理
1,信號接收：電動執行器接收控制系統4-20mA DC調節信號。
2,力轉換：執行器將電信號轉為直線機械推力，驅動閥桿上下移動。
3,開度調節：閥芯隨閥桿移動，改變閥芯與閥座間流通面積，調節介質流量 / 壓力。
4,密封隔離：PTFE 波紋管隨閥桿伸縮，全程隔離介質與閥桿，杜絕外漏；填料為備用密封。
5,反饋閉環：執行器內置位置傳感器，實時反饋閥位信號至控制系統，形成閉環控制，確保精度。
進口電動波紋管襯氟調節閥結構類型
閥體結構：直通單座、低流阻、流線型流道，無死角，防堵塞。
密封結構：金屬波紋管（隔絕介質）+ 襯氟軟密封（零泄漏），雙重防護。
閥芯形式：單座柱塞式襯氟閥芯，流量特性可選（線性 / 等百分比 / 快開）。
閥蓋形式：波紋管密封型，倒裝式結構，便于維護。
進口電動波紋管襯氟調節閥應用領域
化工：鹽酸、硫酸、硝酸、氫氟酸、燒堿、有機溶劑等強腐蝕介質調節。
環保脫硫：脫硫漿液、氨水、酸堿廢水處理系統流體控制。
農藥醫藥：農藥原料、醫藥中間體、有毒易揮發介質的密閉調節。
電子電鍍：電鍍液、蝕刻液、酸堿清洗液精密調控。
石化煤化工：含硫、含氯、含酸腐蝕介質，高壓差、零外泄工況。
其他：冶金、印染、造紙等強腐蝕介質，真空 / 負壓腐蝕工況。
進口電動波紋管襯氟調節閥安裝方法
安裝前檢查：核對型號、材質、襯氟層、壓力等級；清理管道雜物，避免劃傷襯氟。
安裝方向：按閥體流向箭頭安裝，垂直安裝（執行器朝上），避免介質滯留；禁止反向安裝。
管道要求：閥前≥10DN、閥后≥5DN 直管段；管道與閥體同軸，避免應力拉扯。
法蘭連接：用 PTFE 墊片，對角均勻緊固螺栓，防止閥體變形、襯氟受損。
電氣接線：按說明書接電源、控制信號、反饋線；防爆款由持證電工接線，接地可靠（≤4Ω）。
調試運行：手動全行程啟閉，檢查無卡澀、無泄漏；接電校驗 4-20mA 信號與閥位對應關系；通介質后復檢密封與調節穩定性。
