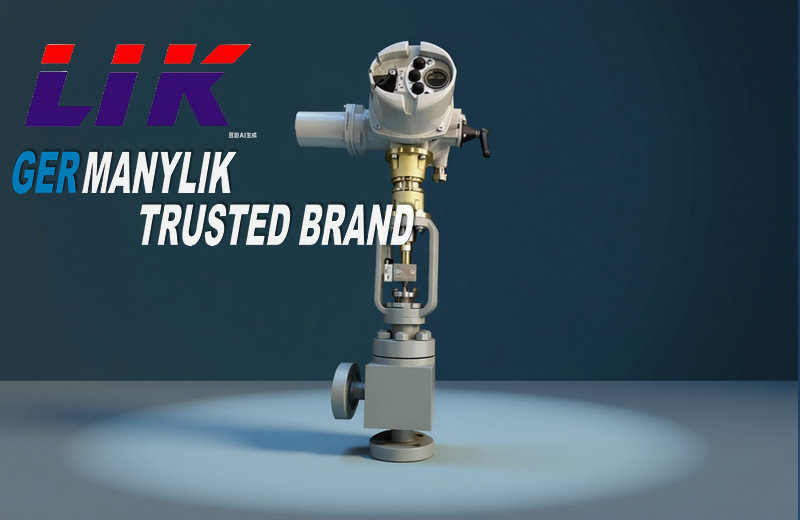

德國萊克 LIK 進口電動角形調節閥是 LIK 針對復雜工況傾力打造的核心產品，融合德國精密制造工藝、先進流體力學設計與智能控制技術，采用90° 直角流道結構，兼具自潔防堵、抗氣蝕、高壓差耐受、高精度調節、長壽命免維護等核心優勢，完美解決普通調節閥在惡劣工況下的痛點，是工業現場高可靠性、高精度流體控制的首選解決方案。
進口電動角形調節閥（又稱角式調節閥）是90° 直角流道的直行程調節閥門，由電動執行器 + 角式閥體組成，接收 DCS/PLC 4-20mA 信號，精準調節流量、壓力、液位，核心優勢為流路簡單、自潔防堵、抗氣蝕、高壓差耐受，適配高粘度、含顆粒、易結晶介質，是化工、石化、電力嚴苛工況首選（代表品牌：德國萊克 LIK、美國AMISCO阿米斯科）。
進口電動角形調節閥產品特點
直角流道，防堵自潔：介質 90° 轉彎，流路無死角、阻力小，不易積料堵塞，適配漿液、顆粒、高粘度介質（如泥漿、樹脂、尿素溶液）。
高壓差抗氣蝕：頂部導向 + 單座 / 多級節流結構，分?jǐn)偢邏翰睿瑴p少氣蝕、沖蝕，壽命比直通閥高 2-3 倍，適配蒸汽、高壓水、加氫工況。
高精度調節：進口智能電動執行器（伺服電機 + 位置反饋），穩態精度 ±0.5%，無振蕩，支持 4-20mA/1-5V 控制信號。
耐溫耐壓廣譜：鍛鋼 / 不銹鋼閥體，壓力 PN16～PN420（Class150～2500），溫度 - 196℃～+540℃，適配 LNG、高溫蒸汽、腐蝕介質。
密封等級高：PTFE 軟密封 / 金屬硬密封，泄漏等級 Class IV～VI，易燃有毒介質零泄漏可選。
免氣源易安裝：電動驅動無需壓縮空氣，戶外 / 防爆區適配，IP65 防護、Exd II BT4/CT6 防爆。
進口電動角形調節閥工作原理
1，信號接收：電動執行器接收 4-20mA 控制信號，轉換為電機旋轉動力。
2，力矩轉換：減速器將電機高轉速低力矩轉為低轉速大力矩，驅動閥桿直行程運動。
3，節流調節：閥芯（單座 / 多級）在閥座內上下移動改變角式流道流通面積介質 90° 轉彎節流，實現流量 / 壓力精準調節。
4，反饋閉環：位置傳感器實時采集閥桿開度，反饋至控制系統，形成閉環控制，確保調節精度。
進口電動角形調節閥技術參數
|
公稱通徑 |
DN20~DN600（3/4"~24"） |
|
公稱壓力 |
PN16/25/40/64/100/160/250/420（ANSI 150~2500lb） |
|
工作溫度 |
-196℃（低溫加長蓋）～+540℃（高溫散熱蓋） |
|
控制信號 |
4-20mA DC（標準）、1-5V DC；供電 AC220V/380V |
|
流量特性 |
等百分比（標配）、直線、快開 |
|
泄漏等級 |
Class IV（標準）、Class V/VI（嚴密切斷） |
|
防護 / 防爆 |
IP65；Exd II BT4/CT6 |
|
閥體材質 |
WCB 碳鋼、304/CF8、316L/CF3M、雙相鋼、哈氏合金、鈦合金 |
|
內件材質 |
316L、316L + 司太立 Stellite 堆焊、硬質合金（抗沖蝕） |
|
連接方式 |
法蘭 RF（標配）、對焊 BW、螺紋 NPT（小口徑） |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |
進口電動角形調節閥產品結構
1，電動執行器：智能型（帶反饋、故障診斷、就地 / 遠程切換）、開關型；防護 IP65、防爆可選。
2，閥體：角式 90° 結構，頂部導向，單座 / 多級節流；材質鍛鋼 / 不銹鋼，高壓鍛造工藝。
3，內件：閥芯（V 型 / 柱塞型）、閥座、閥桿；司太立堆焊抗沖蝕，雙導向防振動。
4，閥蓋：標準型、高溫散熱型、低溫加長保冷型（-196℃ LNG 專用）。
5，密封組件：填料（PTFE/FKM/ 石墨）、墊片（金屬纏繞墊）；波紋管密封可選（零泄漏）
進口電動角形調節閥適用介質
1，含顆粒 / 漿液：催化劑泥漿、礦漿、石灰乳、污水（防堵）
2，高粘度介質：原油、渣油、瀝青、導熱油（流動性好）。
3，高壓差 / 易空化：鍋爐給水、高壓蒸汽、冷凝水、加氫裝置介質。
4，腐蝕性介質：酸堿液、溶劑、鹽水（316L / 襯 PTFE）。
5，有毒 / 易燃易爆：液化氣、天然氣、甲銨液、芳烴（波紋管密封 + 防爆）。
進口電動角形調節閥安裝方法
1，安裝方向：閥體垂直安裝，執行器朝上；介質流向與閥體箭頭一致（底進側出 / 側進底出）。
2，管道要求：入口≥10D 直管段、出口≥5D 直管段，避免彎頭 / 閥門近距離干擾；設置支架承重，防止管道應力損壞閥體。,
3，執行器安裝：電動執行器與閥桿同軸，螺栓均勻緊固；接線符合防爆規范（防爆區），接地可靠。
4，附件安裝：手輪機構（旁路）、限位開關、閥位變送器按需安裝；高溫工況裝散熱片，低溫工況裝保冷罩。
5，調試步驟：手動全開 / 全關無卡澀；通電校準 4-20mA 對應 0-100% 開度；測試閉環控制精度，無振蕩；高壓工況試漏，無泄漏為合格。
