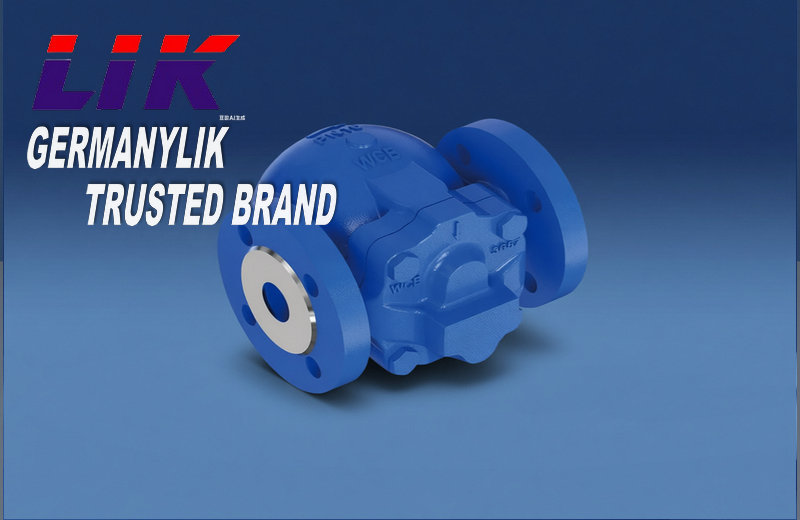

整體采用一體式法蘭鑄造型結構，內置不銹鋼浮球、杠桿傳動機構與自動排氣裝置，運行穩定無噪音、耐水錘、背壓適應能力強，是石油化工、電力冶金、印染造紙、暖通換熱等行業蒸汽管網、換熱設備、伴熱管線首選大排量疏水閥，可完全替代進口斯派莎克、德國萊克 LIK、宮脅、米勒等同類型 FT 系列產品。
產品特點Product features
✅大排量，小體積：平衡雙閥座設計，同等體積下排量提升約30%，最大可達100 噸 / 小時。
✅抗波動，高穩定：不受壓力、溫度、冷凝水流量波動影響，背壓率可達85%。
✅自動排空氣：內置膜盒式排空氣閥，啟動時快速排不凝氣體，防止氣堵。
✅長壽命，易維護：進口精密浮球與杠桿組件，耐磨耐腐蝕，可在線維護。
✅法蘭連接：符合 ANSI/GB 標準，適配工業高壓高溫工況。

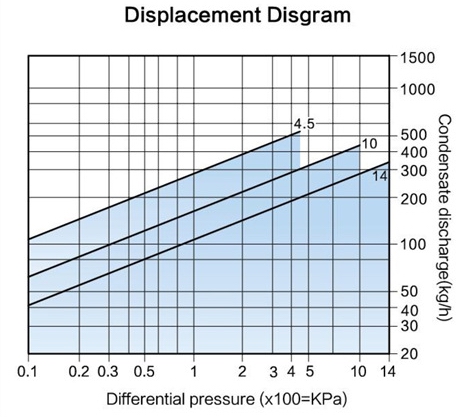

排量圖Displacement diagram
上圖中的冷凝水排量是基于飽和溫度下的，在蒸汽設備剛開機狀態時冷凝水為冷態，疏水閥內部熱靜力排空氣閥打開可額外增加冷凝水的排量。
冷機氣動額外增加的排量
PMX 4.5bar：600kg/h；PMX 10bar：1200kg/h；PMX 14bar：1500kg/h

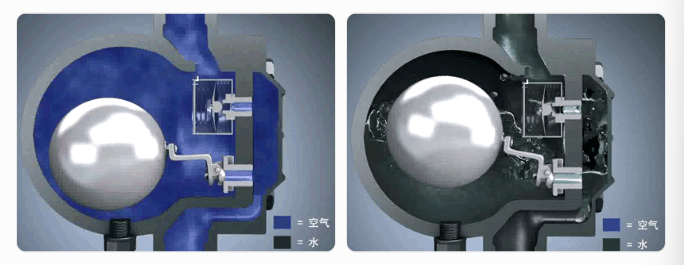

結構與原理Structure and Principle
核心組件：不銹鋼浮球 + 杠桿機構 + 平衡雙閥座 + 自動排氣閥 + 法蘭殼體。
工作過程：
1,啟動：冷態排氣閥開啟，快速排空氣防氣堵。
2,運行：冷凝水進閥體→液位上升→浮球上浮→杠桿帶動閥瓣開啟→連續排水；液位下降則閥瓣關閉，水封阻汽。
3,密封：雙閥座壓力平衡，關閉嚴密，零蒸汽泄漏

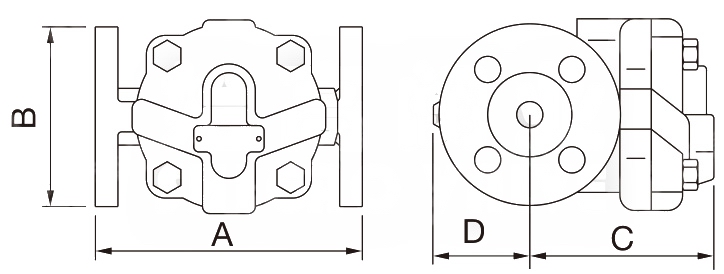

外形尺寸Overall Dimension
|
DN |
A |
B |
C |
D |
|
15 |
150 |
107 |
101 |
55 |
|
20 |
150 |
107 |
101 |
55 |
|
25 |
160 |
70 |
70 |
100 |
安裝方法Installation method
✅方向：閥體箭頭與流向一致（進口→出口）。
✅位置：可水平 / 垂直安裝（垂直時出口向下）；避免倒置。
✅前置過濾：入口必裝60–100 目過濾器，防雜質卡澀圓盤。
✅排污管：出口接排污管，避免背壓過高（≤50% 進口壓力）；長排污管需通大氣。
✅保溫：低溫環境需保溫，防止閥上腔過快冷凝導致頻繁啟閉。
✅維護空間：預留拆卸空間，便于檢查 / 更換圓盤。
✅嚴禁并聯：多疏水閥應獨立安裝，避免相互干擾。
廠家直供Factory direct supply
✅ 原裝正品：德國萊克 LIK 原廠直供，全系列產品可提供原產地證明與質量檢測報告。
✅ 規格齊全：常規口徑現貨庫存，特殊材質 / 壓力等級可定制，快速交貨。
✅ 價格優勢：廠家直供無中間商，批量采購可享階梯優惠，性價比高。
✅ 售后保障：提供 18 個月質保期，專業技術團隊全程指導安裝調試，24 小時響應售后問題
