作為平衡式調節閥代表，其核心結構為對稱雙閥芯 + 雙閥座設計，介質流經時上下閥芯反向受力，不平衡力趨近于零，可承受高達 10MPa 高壓差，同口徑流量系數比單座閥高 20%-50%，適配大流量、高壓差、寬溫域（-250℃~+550℃）的清潔 / 弱腐蝕介質工況，廣泛應用于石油化工、電力能源、冶金鋼鐵、輕工制藥、暖通空調、水處理等領域，尤其適合對調節精度、運行穩定性、安全可靠性要求嚴苛的工業場景
進口氣動薄膜雙座調節閥是工業自動化系統中用于壓力、流量、溫度、液位精確控制的核心終端控制元件，由多彈簧氣動薄膜執行機構與直通雙導向雙座閥體集成，接收 4-20mA 電信號或 0.02-0.1MPa 氣信號，通過閥桿驅動閥芯位移，改變流通面積實現介質自動調節。
產品特點Product features
流通能力強：同口徑流通能力比單座閥高30%-50%，適合大流量場景。
動作靈敏，線性度好：多彈簧執行機構，高度低、重量輕、響應快；流量特性可選直線 / 等百分比，可調比 30:1。
結構緊湊，維護簡便：模塊化設計，頂?shù)纂p導向，拆裝無需解體管路；正 / 反作用可現場轉換。
材質適配廣：閥體可選 WCB/304/316L，內件可堆焊司太萊合金，適配 - 250℃至 + 560℃寬溫域。
安全可靠：氣開 / 氣關可選，故障時自動復位；可選波紋管密封，杜絕外漏
技術參數Technical Specifications
|
公稱通徑 |
DN25～DN300mm |
|
公稱壓力 |
PN16/40/64；ANSI 150/300；JIS10/16/20K |
|
閥體材質 |
WCB（碳鋼）、304/316L（不銹鋼）、特殊合金 |
|
閥芯材質 |
304/316L、司太萊合金堆焊（抗沖刷） |
|
連接方式 |
法蘭（GB/ANSI/JIS/DIN） |
|
介質溫度 |
-250℃～+560℃（分常溫 / 中溫 / 高溫型） |
|
泄漏等級 |
Ⅲ 級（10⁻⁴× 額定容量）、Ⅳ 級 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |
氣動執行器參數Pneumatic actuator parameters
|
類型 |
多彈簧氣動薄膜執行機構 |
|
氣源壓力 |
0.02～0.1MPa（標準） |
|
作用形式 |
氣開（故障關）、氣關（故障開） |
|
信號范圍 |
4-20mA DC（配定位器）、0.02-0.1MPa（氣動） |
|
膜片材質 |
丁腈橡膠夾增強滌綸織物 |

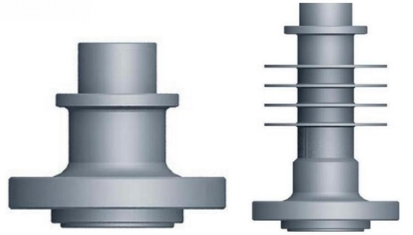

一、標準型（常溫型）Standard Type (Constant Temperature Type)
結構：直通短頸，無散熱 / 加長段，材質同閥體（WCB/304/316L）。
溫度：-20℃～+230℃。
特點：結構最簡、成本低、通用性強。
適用：水、空氣、油品等常溫干凈介質。
二、高溫散熱型（散熱片型）High temperature heat dissipation type heat sink type
結構：帶多層散熱片，加長頸，強化散熱。
溫度：+230℃～+530℃（短時可至 560℃）。
特點：保護填料與執行器，避免高溫老化。
適用：蒸汽、高溫導熱油、高溫工藝流體。

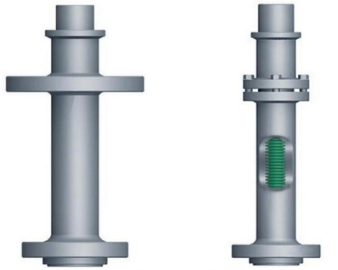

三、低溫伸長型（長頸型）Low temperature elongation type (long neck type)
結構：長頸無散熱片，長度隨溫度降低而增加，隔絕冷量。
溫度：-196℃～-20℃（液氧 / 液氮至低溫?zé)N類）。
特點：防止填料結冰、執行器結露失效。
適用：LNG、液氨、低溫乙烯等深冷介質。
四、波紋管密封型（零泄漏）Bellows sealed type (zero leakage)
結構：內置不銹鋼波紋管，閥桿與介質完全隔離，帶雙重密封（波紋管 + 填料）。
溫度：-60℃～+350℃。
特點：ANSI Class VI 零泄漏，防爆、防揮發。
適用：氯氣、光氣、氫氟酸、苯等劇毒 / 易燃 / 貴重介質。

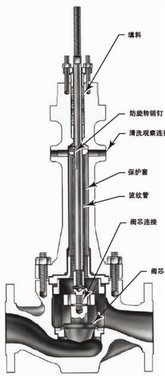

波紋管密封型閥蓋Bellows sealed valve cover

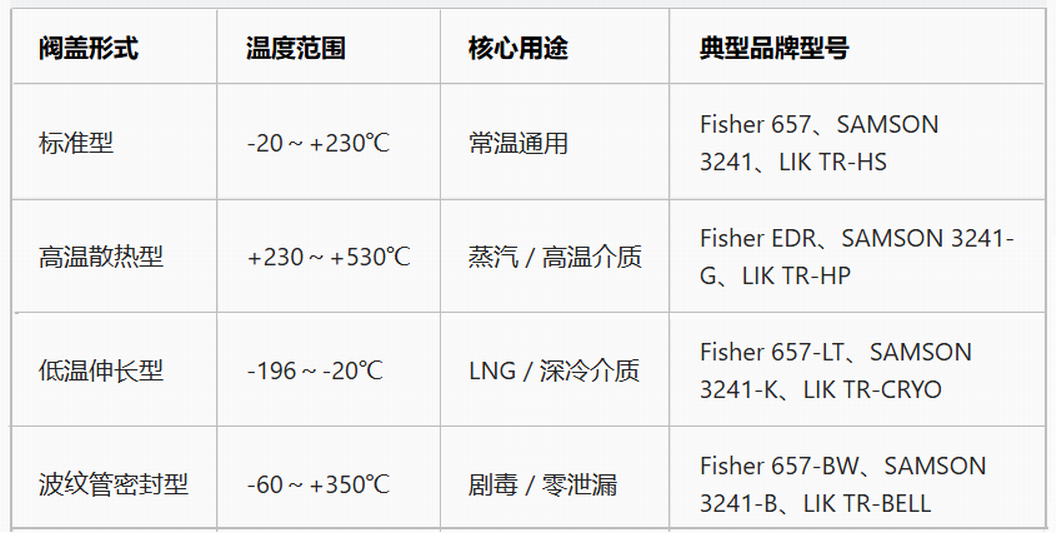

五、閥蓋選型速查表
閥蓋材質：與閥體一致（WCB/304/316L），高溫可選鉻鉬鋼，低溫可選低溫鋼。
壓蓋形式：進口多為螺栓壓緊式，配 V 型 PTFE / 柔性石墨填料。
品牌差異：德國萊克（LIK）高溫型散熱片更密，薩姆森（SAMSON）波紋管壽命更長，費希爾（Fisher）低溫長頸標準化程度高
