該閥門公稱通徑覆蓋DN15（1/2"）–DN50（2"），適配中小口徑管道；公稱壓力為PN10（1.0MPa），特殊定制可達 PN16（1.6MPa）；適用溫度隨隔膜材質不同，范圍為 **-20℃至 + 180℃，可滿足低溫、常溫及高溫蒸汽工況需求。閥體采用316L（1.4435）不銹鋼 **（標準配置），可選 304（1.4301）不銹鋼，經整體鍛造 + 精密加工而成，內表面電解拋光處理，粗糙度Ra≤0.8μm（標準）、Ra≤0.5μm（高純工況）、Ra≤0.2μm（無菌工況），無死角、無盲角、無介質殘留，支持 CIP/SIP 在線清洗與滅菌，符合 GMP、FDA、3A 等衛生級認證標準。
產品特點Product features
絲扣連接易安裝：G/NPT/BSPT 標準內螺紋，無需法蘭螺栓，拆裝快速，適配狹小空間（安裝空間約為法蘭閥 1/2）。
零泄漏密封：隔膜（EPDM/PTFE+EPDM）與閥座面密封，無外漏、無死角，泄漏率≤1×10⁻⁷Pa・m³/s。
衛生級流道：內腔拋光 Ra≤0.8μm，無滯留、易排空，支持 CIP/SIP 在線清洗滅菌，符合 GMP 標準。
氣動控制可靠：單作用（常閉 / 常開）或雙作用執行器，4–6bar 壓縮空氣驅動，啟閉快速、可遠程控制。
維護簡便：隔膜為易損件，更換無需拆卸閥體，維護成本低；帶可視位置指示
技術參數Technical Specifications
|
公稱通徑 |
DN15～DN50（1/2"～2"） |
|
公稱壓力 |
PN10（1.0MPa），可選 PN6/PN16 |
|
閥體材質 |
304 不銹鋼、316L 不銹鋼（優選） |
|
隔膜材質 |
PTFE（-20℃～150℃）、EPDM（-10℃～120℃）、氟橡膠（-25℃～180℃） |
|
連接方式 |
內螺紋（NPT/BSP），絲扣連接 |
|
驅動方式 |
氣動（單作用：常閉 / 常開；雙作用：雙向） |
|
氣源壓力 |
0.4～0.6MPa（4～6bar） |
|
適用介質 |
水、蒸汽、酸堿溶液、有機溶劑、食品飲料、含顆粒流體 |
|
環境溫度 |
-10℃～60℃ |
|
執行器材質 |
鋁合金（陽極氧化）、不銹鋼（可選） |
|
表面粗糙度 |
內表面 Ra≤0.8μm（衛生級 Ra≤0.4μm） |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

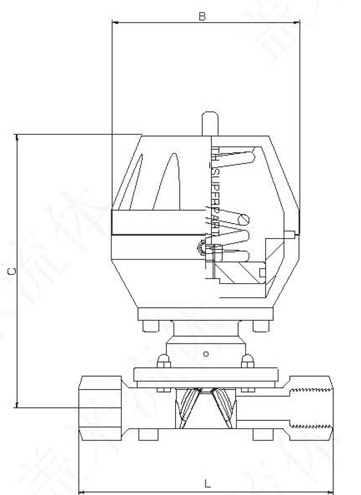

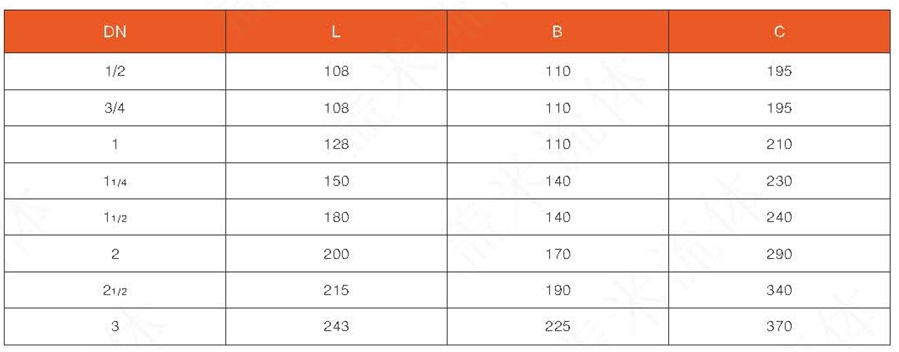

外形尺寸Overall Dimension
