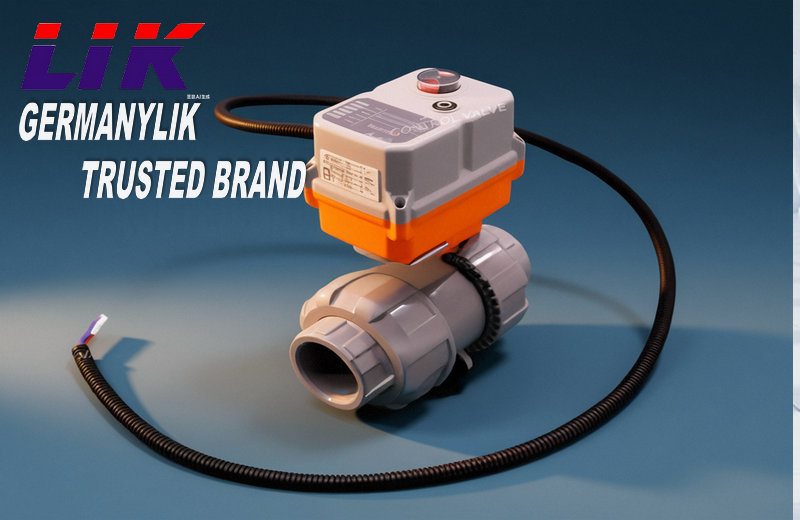

進口電動 UPVC 雙由令球閥由萊克電動執行器 + UPVC 雙由令三片式球閥閥體組合而成，閥體采用歐美原廠改性 UPVC 原料注塑成型，雙由令（活接）承插 / 螺紋一體式結構，是防腐管路自動化通斷、流量調節專用自控閥門。產品遵照 DIN、ANSI、JIS 國際管路標準，主打耐酸堿腐蝕、輕量化、易拆裝免焊，依托電動執行器實現遠程 PLC/DCS 自動化控制
產品特點Product features
1,雙由令快拆結構：兩端活套螺母 + 承插短接分體式，短接粘接管材固化后，擰絲即可拆裝閥門，檢修不用鋸斷原有管道，單邊滲漏單獨拆卸單側由令維修；
2,超強耐化學腐蝕：UPVC 耐受鹽酸、硫酸、燒堿、次氯酸鈉、海水、各類鹽溶液，不生銹、抗水垢附著，自熄阻燃材質；
3,輕量化低施工成本：重量僅碳鋼閥門 1/5、銅閥 1/6，大口徑管路無需重型支架固定，降低管線承重成本；
4,萊克執行器標配：歐美 / 韓國原裝電機，內置過熱斷電保護，側面內置手動六角應急開關（斷電就地啟閉），防護 IP66/IP67 防水防塵，戶外潮濕車間可用
結構設計特點Structural design features
1,閥體模塊化設計：雙由令接頭與閥體分體獨立，由令接頭粘接預埋在管道，閥體單獨可拆卸，模塊化便于后期替換維修；
2,上裝式閥桿密封結構：填料壓蓋密封閥桿，有效防止介質從閥桿外滲，可微調填料松緊補償老化損耗；
3,浮動球軟密封結構：球芯浮動貼合閥座，依靠介質壓力自緊密封，低壓高壓均能保證密封不漏；
4,執行器 ISO5211 標準連接：國標通用法蘭對接，同規格執行器可互換，通用性強。
工作原理working principle
1,通斷原理（開關型）：控制系統給出通電信號→電動執行器內部電機運轉，經多級減速齒輪輸出扭矩→驅動閥桿帶動球體繞軸線 90° 旋轉；球體通孔與管路重合 = 閥門全開，通孔垂直管路 = 全關；斷電后內置限位機構鎖定開度，防止介質壓力自開自關。
1,調節原理（智能型）：控制系統輸入 4~20mA 模擬信號，執行器內置伺服電路板對比信號差值，精準控制電機啟停，驅動球體在 0~90° 任意定位，通過改變通孔截面積實現管路流量、壓力連續調節，同步反饋實際開度信號至中控 DCS 系統。
技術參數Technical Specifications
|
公稱通徑 |
DN15～DN150 |
|
體材質 |
UPVC（深灰色）；可選 CPVC/PPH/PVDF 閥體 |
|
公稱壓力 |
PN10（1.0MPa）；高壓定制 PN16（1.6MPa） |
|
介質溫度 |
UPVC：-10℃~60℃；CPVC：-10℃~90℃；PVDF：-20℃~120℃ |
|
環境溫度 |
-30℃~+60℃ |
|
密封材質 |
EPDM（水、弱酸）/PTFE（強酸、有機溶劑） |
|
連接方式 |
雙由令承插粘接、NPT/PT 螺紋活接二選一 |
|
適用介質 |
純水、污水、酸堿藥液、鹽水、海水、稀釋藥劑、空氣、低粘度腐蝕性液體 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |
電動執行器參數Electric actuator parameters
|
工作電壓 |
開關型：AC220V、AC24V、DC24V、DC12V；調節型標配 AC220V/DC24V |
|
控制信號 |
開關型：無源觸點 / 三線制；調節型：4~20mA DC、0~10VDC 模擬量輸入輸出 |
|
啟閉時間 |
3~15s（隨口徑增大加長） |
|
防護等級 |
標準 IP65，防爆定制款 ExdⅡBT4/CT6 |
|
輸出扭矩 |
15Nm~120Nm（DN15~DN100 匹配對應扭矩） |
|
環境溫度 |
-20℃~+60℃，避免強酸氣體直泡執行器 |
選型選用建議Selection and Selection Suggestions
1,溫度選型：≤60℃選 UPVC；60~90℃選 CPVC/PPH；強腐蝕高溫選 PVDF；
2,介質選型：清水、弱酸用 EPDM 密封圈；氧化性酸、有機溶劑用 FKM 氟橡膠；
3,控制選型：只啟停管路選開關型；需要控流量選 4~20mA 調節型；
4,電壓選型：室內普通工況 AC220V；防爆、水池、潮濕戶外優先 DC24V；
5,扭矩選型：DN15~DN32 選 25~50Nm；DN40~DN65 選 60~80Nm；DN80~DN100 選 100~120Nm；
