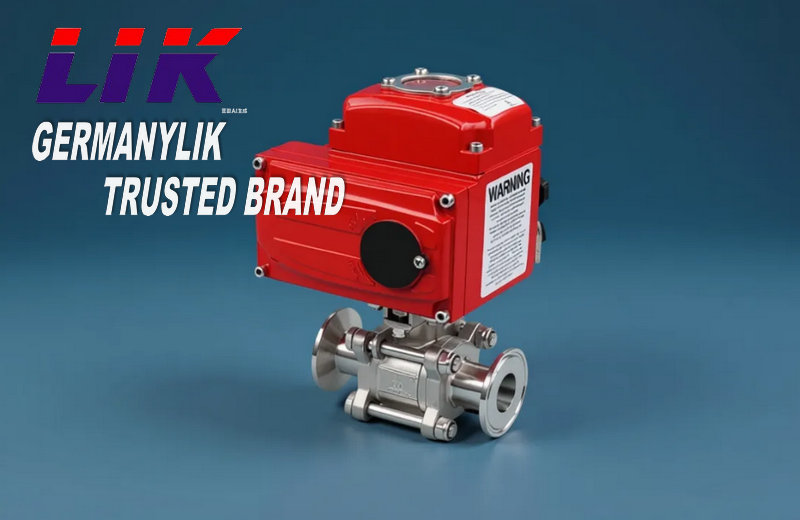

進口電動快裝球閥為衛生級卡箍連接自控球閥，采用三片式浮動球閥體結構，搭配原裝進口電動角行程執行器，兩端采用 Clamp 快裝卡箍連接方式，契合 ISO、DIN、3A、SMS 等國際衛生管路標準，閥體采用不銹鋼精密鑄造、內腔鏡面拋光處理，無介質滯留死角，適配 CIP/SIP 在位清洗、在位滅菌工況。產品分為開關切斷型、4～20mA 比例調節型、防爆型三大系列，依靠電動執行器驅動球體 90° 回轉實現管路通斷與流量調節，廣泛用于食品制藥、新能源鋰電、精細化工、純水環保等潔凈管路自動化控制，閥門通過 FDA 衛生認證、防爆產品擁有隔爆合格證書，可對接 PLC、DCS 自動化控制系統，是潔凈工藝管線主流進口自控切斷閥。
產品特點Product features
快裝便捷，拆裝高效：卡箍卡扣式連接，無需法蘭螺栓焊接，松開卡箍即可快速拆分閥體與管道，短時間完成拆卸清洗、更換配件，滿足生產線頻繁拆解滅菌需求。
潔凈無死角結構：閥體內壁電解鏡面拋光 Ra≤0.8μm，全包覆式閥座設計，腔體無凹槽死角，不易積存物料、殘渣，適配無菌生產 CIP 在線清洗。
密封性能優異：PTFE/FEP 自緊式軟密封，依靠介質壓力自動壓緊球體，密封等級達 ANSI VI 級零泄漏，高低壓工況密封穩定性強。
流通能力優越：全通徑實心球芯，管路流阻小、流通系數高，介質輸送壓降低，不易堵料。
驅動控制多元化：電動執行器支持 AC220V、DC24V 常用供電，開關型無源觸點反饋閥位，調節型接收 4~20mA/0~10V 模擬信號，可選 Modbus 總線通訊、防爆結構。
工作原理working principle
1，閥體通斷原理：電動執行器接收電控信號后，內部減速機構輸出扭矩帶動閥桿旋轉 90°；球芯通孔與管路同軸 = 全開（介質直通），球芯實心面封堵管路 = 全關（零泄漏切斷）；V 型開孔球芯可隨開度變化改變流通面積，實現連續流量調節。
2。電動執行器控制邏輯
開關型：通電開、斷電關，無源反饋觸點輸出閥門全開 / 全關信號；
調節型：4~20mA 對應 0~100% 閥位，4mA 全關、20mA 全開，中控系統精準控流量；
防爆型：隔爆殼體，適用于易燃易爆酒精、有機溶劑、鋰電漿料管線。
技術參數Technical Specifications
|
公稱通徑 |
DN15~DN100 |
|
公稱壓力 |
PN16（1.6MPa） |
|
適用溫度 |
EPDM：-20℃~120℃；PTFE：-30℃~180℃；FKM：-20℃~200℃ |
|
閥體材質 |
304、316L 不銹鋼（德國 DIN 標準不銹鋼） |
|
球體材質 |
同閥體材質，實心精磨不銹鋼球 |
|
閥座密封 |
EPDM、PTFE、FKM、PFA |
|
電動執行器電壓 |
開關型：AC220V、DC24V；調節型：AC380V/AC220V/DC24V |
|
控制方式 |
開關型：通斷啟停；調節型：4~20mA 模擬量調節 |
|
防護等級 |
標準 IP65 |
|
表面光潔度 |
內腔 Ra≤0.8μm，外表面啞光拉絲 |
|
連接形式 |
標準衛生快裝卡箍（TC 卡盤） |
|
介質 |
清水、純水、藥液、食品原料、壓縮空氣、弱酸堿溶液 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |
安裝方法Installation method
✅方向：閥體箭頭與流向一致（進口→出口）。
✅位置：可水平 / 垂直安裝（垂直時出口向下）；避免倒置。
✅前置過濾：入口必裝60–100 目過濾器，防雜質卡澀圓盤。
✅排污管：出口接排污管，避免背壓過高（≤50% 進口壓力）；長排污管需通大氣。
✅保溫：低溫環境需保溫，防止閥上腔過快冷凝導致頻繁啟閉。
✅維護空間：預留拆卸空間，便于檢查 / 更換圓盤。
✅嚴禁并聯：多疏水閥應獨立安裝，避免相互干擾。
