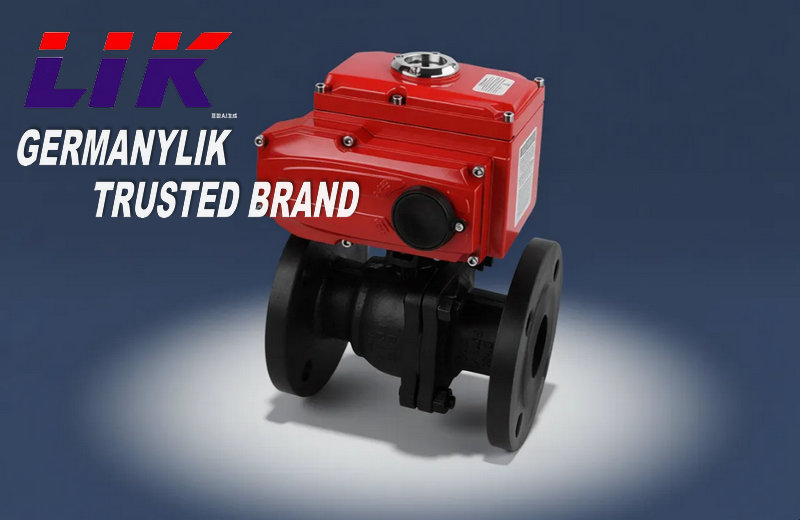

進口電動鑄鋼球閥是以WCB、WC6、WC9 鑄鋼為閥體主體材質，配套原裝進口電動執行機構的切斷類自控閥門，融合球閥 90° 回轉啟閉結構與電動智能驅動控制系統，是工業管路中實現遠程開關、比例調節、聯鎖切斷的主流自控閥。產品按照 ANSI 美標、GB 國標、DIN 德標雙重生產制造，全部件德國原廠精加工、閥體精密鑄造，經過無損探傷、水壓強度、氣密性全項出廠檢測，適配高溫、高壓、油品、蒸汽、化工介質等嚴苛工況，廣泛替代國產普通鑄鋼球閥與同類進口閥門，可配套 DCS 控制系統、PLC 控制柜實現自動化集中管控，是石油化工、火電、煤化工、熱力管網、油氣儲運系統關鍵管路配套閥。
產品特點Product features
1，閥體材質優勢：主體 WCB 碳素鑄鋼耐高溫 350℃，WC6 鉻鉬鑄鋼適用 550℃高溫蒸汽，WC9 耐高溫高壓臨氫工況，鑄鋼本體抗沖擊、耐高壓、抗熱變形，優于不銹鋼鑄造閥體，冷熱交變工況不易開裂。
2，啟閉性能優異：球體 90° 回轉全通徑流通，流阻系數極小近似直通管道，介質通過無渦流、無滯留，不易積垢堵閥，全通徑結構滿足管線通球清掃要求。
3，密封可靠耐用：閥座分軟密封（RPTFE、碳纖維四氟）、硬密封（Stellite 司太立合金堆焊），軟密封零泄漏，硬密封耐沖刷、耐高溫高壓，泄漏等級可達 ANSI VI 級（零泄漏）。
4，電動執行器配置：原裝萊克電動執行機構，電機防護防爆可選，自帶過力矩、過載、過熱自動保護，斷電可選無源觸點反饋、后備手動應急啟閉，無需外接氣源，安裝便捷。
工作原理working principle
1，動力驅動：中控 DCS 系統發出電信號（開關量 / 4-20mA 模擬量）傳輸至進口電動執行器，執行器內部電機減速機構輸出扭矩，驅動輸出軸帶動閥門閥桿做圓周旋轉。
2，閥芯啟閉：閥桿與球體剛性連接，電機帶動閥桿、球體同步0°~90° 回轉：0° 位置球體通孔與管路垂直，介質通道隔斷，閥門全關；90° 位置球體通孔與管路同軸貫通，閥門全開；0~90° 中間任意角度可實現節流、流量調節（調節型球閥）。
3，密封閉合：管路介質壓力推動閥座緊貼球面，形成端面密封，阻止介質從球體與閥座間隙滲漏；介質壓力越高，閥座預緊密封力越強，自密封效果越好。
4，保護機制：執行器內置扭矩限位、行程限位，閥門全開 / 全關時自動切斷電機電源，防止過扭矩損壞球體、閥座；故障斷電時，通過配套手動手輪齒輪副實現人工手搖開關。
技術參數Technical Specifications
|
公稱通徑 |
DN15～DN1200 |
|
閥體材質 |
WCB（-29℃~425℃）、WC6（-29℃~550℃）、WC9（-29℃~595℃） |
|
壓力等級 |
國標 PN16/PN25/PN40/PN63；美標 CLASS150、300、600、900LB |
|
連接方式 |
法蘭連接（RF 突面 / RJ 環面）、對焊 BW、絲扣 NPT |
|
密封形式 |
軟密封（PTFE/RPTFE，≤200℃）；金屬硬密封（STL 堆焊，≤595℃） |
|
適用溫度 |
軟密封：-29℃～200℃；硬密封：-29℃～595℃ |
|
電動執行器電源 |
AC220V、AC380V、DC24V；防護等級 IP65/IP67 防爆可選 ExdⅡBT4 |
|
控制信號 |
開關型：無源觸點；調節型：4~20mA DC |
|
閥體標準 |
ANSI B16.34、DIN3357、GB/T12224 |
|
法蘭標準 |
ANSI B16.5、HG/T20592 |
|
泄漏等級 |
軟密封 VI 級零泄漏；硬密封 IV 級 |
|
閥體承壓試驗 |
殼體 1.5 倍公稱壓力，密封 1.1 倍公稱壓力保壓無滲漏 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |
