頂級制造工藝：閥體采用歐洲原廠優質鋼材鍛造 / 精密鑄造，關鍵部件（閥芯、閥座、閥桿）均由德國進口 CNC 五軸加工中心加工，精度控制在 ±0.01mm，確保產品一致性與穩定性。嚴苛質量檢測：每臺閥門出廠前均經過 1.5 倍公稱壓力強度測試、1.1 倍公稱壓力密封測試、全行程動作測試及泄漏量檢測，軟密封實現 VI 級零泄漏，硬密封泄漏量≤額定 Cv×0.001%，遠超行業標準德國萊克LIK。
適配復雜工況：公稱壓力覆蓋 PN10~PN42MPa（Class 150~4500LB），溫度范圍 - 150℃~+450℃，可耐受高壓差、強腐蝕、高溫 / 低溫及含固體顆粒介質，適配鋰電、造紙、污水、化工等嚴苛場景。
智能控制集成：配套德國原裝 GT 系列電動執行器，支持 4-20mA DC 模擬量信號調節與開關量兩位控制，內置 PID 控制器、位置反饋模塊及故障報警系統，可實現遠程精準控制與狀態監測。
長壽命免維護：閥桿采用無升降旋轉設計，配合自潤滑軸承與漸開線花鍵連接，受力均勻、磨損極小；閥座采用板簧加載可動結構，始終與閥芯緊密貼合，使用壽命可達普通閥門的 2-3 倍

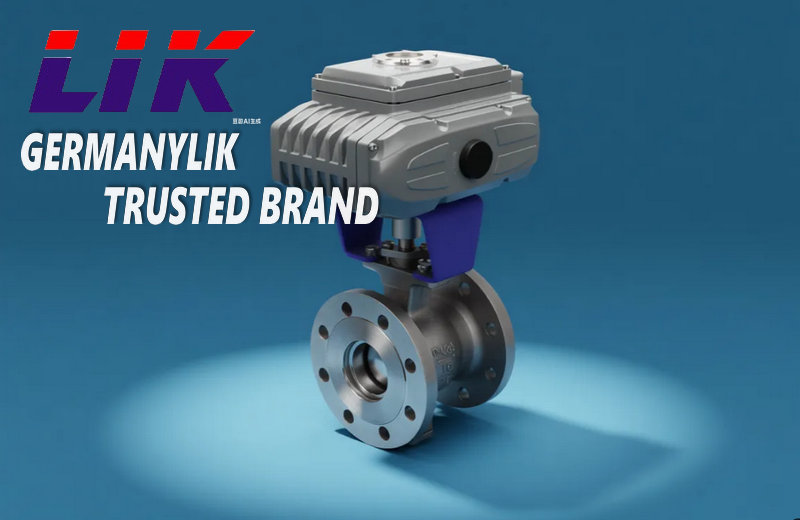

進口電動法蘭 V 型球閥，是法蘭連接 + V 型切口球體 + 電動執行機構的高性能角行程控制閥，兼具球閥的可靠切斷與蝶閥的精準調節雙重功能。球體設計 60°/90°V 型切口，與閥座形成剪切副，可切斷纖維、顆粒介質，防纏繞卡澀；流量特性為等百分比（可調比 200:1~300:1），適配含纖維、高粘度、懸濁液介質的流量 / 壓力 / 溫度精確控制，廣泛用于造紙、化工、環保、冶金等工業自動化系統
產品特點Product features
1、精準調節：V 型切口與閥座形成可變流通面積，等百分比流量特性，小開度可精密微調，調節比高、重復性好。
2、剪切自潔：V 型球芯與金屬閥座間具強剪切力，切斷纖維 / 漿料，防纏繞、防卡死，自潔免堵。
3、密封可靠：板簧加載可動閥座，磨損自動補償；軟密封（PTFE）可達VI 級氣泡級零泄漏，硬密封耐高溫高壓。
4、結構穩固：整體式閥體，無外接焊縫 / 接頭，抗管道應力，防爆、抗振、耐疲勞。
5、電動智能：執行器接收4-20mA/0-10V信號，遠程 / 自動控制；可選防爆、智能一體化、故障保位功能。
工作原理working principle
電動執行機構接收控制信號，驅動閥桿帶動 V 型球體旋轉（0°~90°），通過V 型切口與閥座的相對開度調節介質流量。
關閉（0°）：球體 V 型切口背對閥座，全關密封，切斷介質。
調節（0°~90°）：球體旋轉，V 型切口逐漸暴露，流通面積線性變化，實現流量精確控制。
全開（90°）：V 型切口完全正對流道，流通能力最大，壓降最小。
剪切過程：含纖維介質流經時，V 型刃口與閥座相對剪切，切斷纖維，防止纏繞卡死
技術參數Technical Specifications
|
公稱通徑 |
DN25～DN300（NPS1～12） |
|
公稱壓力 |
PN16/25/40/64；ANSI 150/300/600LB；JIS 10/20K |
|
閥體材質 |
WCB（碳鋼）、CF8/304、CF8M/316、雙相鋼 |
|
密封材質 |
軟密封（PTFE / 對位聚苯）、硬密封（堆焊司太立） |
|
工作溫度 |
軟密封 - 20℃～180℃；硬密封 - 40℃～450℃ |
|
連接標準 |
法蘭 RF/FM，符合 ANSI B16.5、GB9113、HG20596 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |
電動執行器參數 Electric actuator parameters
|
驅動電源 |
AC220V（調節型）/AC380V（開關型） |
|
控制信號 |
4-20mA DC（調節）/ 開關量（兩位） |
|
輸出扭矩 |
50~1000N・m（按口徑 / 壓力匹配） |
|
防護等級 |
IP67（標準），防爆 Exd IICT4 可選 |
|
環境溫度 |
-20℃~60℃ |
|
功能 |
開關 / 調節、4-20mA 位置反饋、過力矩 / 過熱保護、手動操作 |

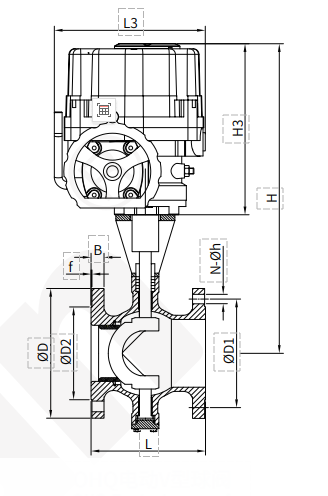

外形尺寸Overall Dimension
|
DN |
L |
H1 |
H2 |
D |
D1 |
D2 |
T |
f |
N-D |
|
25 |
102 |
148 |
135/270 |
115 |
85 |
38 |
16 |
2 |
4-14 |
|
32 |
102 |
153 |
135/270 |
140 |
100 |
45 |
18 |
2 |
4-18 |
|
40 |
114 |
155 |
140/270 |
150 |
110 |
50 |
18 |
2 |
4-18 |
|
50 |
124 |
165 |
140/270 |
165 |
125 |
62 |
20 |
2 |
4-18 |
|
65 |
145 |
180 |
140/275 |
185 |
145 |
73 |
20 |
2 |
8-18 |
|
80 |
165 |
193 |
170/315 |
200 |
160 |
90 |
20 |
2 |
8-18 |
|
100 |
194 |
205 |
170/315 |
220 |
180 |
115 |
22 |
2 |
8-18 |
|
125 |
194 |
225 |
170/315 |
250 |
210 |
134 |
22 |
2 |
8-18 |
|
150 |
229 |
264 |
170/360 |
285 |
240 |
164 |
24 |
2 |
8-22 |
|
200 |
243 |
295 |
520 |
340 |
295 |
206 |
24 |
2 |
12-22 |
|
250 |
297 |
335 |
520 |
405 |
355 |
260 |
26 |
2 |
12-26 |
|
300 |
338 |
380 |
520 |
460 |
410 |
316 |
28 |
2 |
12-26 |
