德國萊克 LIK 進口電動三通法蘭球閥是集三通閥體、法蘭連接結構、智能電動執行器一體化成套自控閥門，按照國際 API 6D、ASME B16.34、ISO 5208、DIN 工業標準原廠鍛造生產，分為 L 型換向流道與 T 型分流合流流道兩大結構，采用法蘭對接形式與工業管道匹配，依靠電動執行器驅動球體 90° 旋轉，實現介質換向、分流、合流、混合等多路流體切換功能。
產品特點Product Features
1、三通一體式球體流道設計，流阻極小，介質流通能力強，CV 流量系數高，不易積渣、堵塞，適合含輕微顆粒、漿液介質。
2、L/T 兩種標準流道可選，單臺閥門替代兩臺二通球閥，減少管路管件、降低安裝空間與采購成本。
3、法蘭連接標準化，適配 GB、ANSI、DIN 多種法蘭標準，現場管道改造、更換無需重新加工管路。
4、閥體整體鍛造成型，無砂眼氣孔，承壓穩定，抗水錘沖擊，杜絕高壓滲漏。
技術參數technical parameters
|
公稱通徑 |
DN15~DN300 |
|
公稱壓力 |
PN16、PN25、PN40；Class150、Class300、Class600 |
|
閥體材質 |
WCB 碳鋼、304、316L、哈氏合金 C276、蒙乃爾 400 |
|
球體材質 |
同閥體，硬質合金堆焊（硬密封款） |
|
閥座密封 |
軟密封：PTFE/RPTFE/PPL；硬密封：Stellite6 司太立合金 |
|
適用溫度 |
軟密封：-40℃~180℃；硬密封：-196℃~450℃ |
|
泄漏等級 |
軟密封 VI 級零泄漏；硬密封 IV 級 |
|
流向類型 |

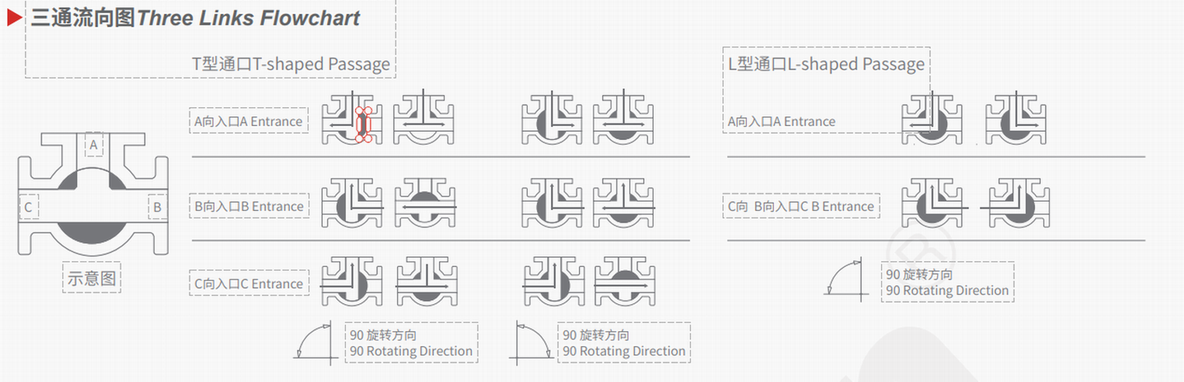

L 型（90° 換向）、T 型（三路合流分流） |
|
適用介質 |
水、蒸汽、導熱油、天然氣、柴油、酸堿化工液、LNG、液氧、污水、食品藥液 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

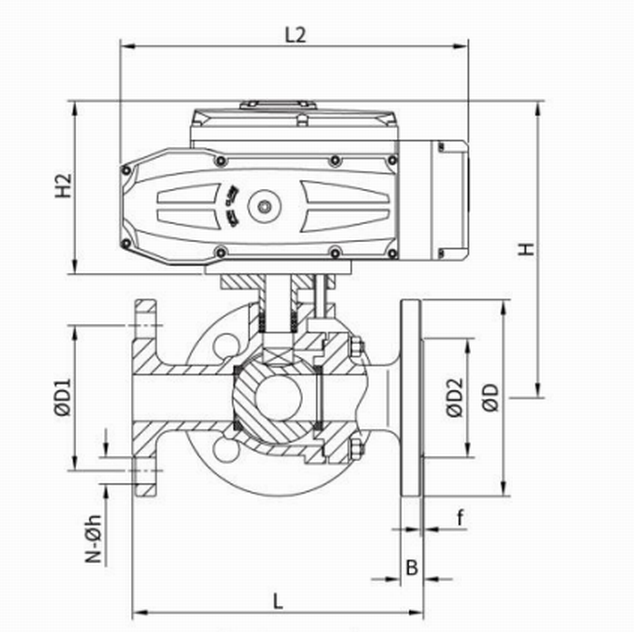

外形尺寸Overall Dimension
|
DN |
L |
L0 |
D |
D1 |
D2 |
C |
f |
n-d |
|
15 |
150 |
72 |
95 |
65 |
46 |
14 |
2 |
4-14 |
|
20 |
160 |
80 |
105 |
75 |
56 |
16 |
2 |
4-14 |
|
25 |
180 |
90 |
115 |
85 |
65 |
16 |
2 |
4-14 |
|
32 |
200 |
100 |
140 |
100 |
76 |
18 |
3 |
4-18 |
|
40 |
220 |
110 |
150 |
110 |
84 |
18 |
3 |
4-18 |
|
50 |
240 |
120 |
165 |
125 |
99 |
20 |
3 |
4-18 |
|
65 |
260 |
130 |
185 |
145 |
118 |
20 |
3 |
4-18 |
|
80 |
280 |
140 |
200 |
160 |
132 |
20 |
3 |
8-18 |
|
100 |
320 |
160 |
220 |
180 |
156 |
22 |
3 |
8-18 |
|
125 |
380 |
190 |
250 |
210 |
184 |
22 |
3 |
8-18 |
|
150 |
440 |
220 |
285 |
240 |
211 |
24 |
3 |
8-22 |
|
200 |
550 |
260 |
340 |
295 |
266 |
24 |
3 |
12-22 |
