閥門啟閉核心元件為鏡面拋光實心浮動球芯，全通徑直通流道設計，介質流通無縮徑、無死角、低流阻；配套 LIK 原裝電動執行機構分為開關兩位式、智能比例調節式、隔爆防爆式、斷電彈簧復位式四大系列，可對接 PLC、DCS 中控系統，實現遠程全自動介質通斷、流量精準調節、工藝安全聯鎖切斷，兼容冷水、熱水、導熱油、飽和蒸汽、乙二醇冷媒、壓縮空氣、天然氣、輕質油品、弱酸弱堿、純水、消毒清洗介質等百余種工業流體介質，溫度覆蓋 - 196℃深冷至 425℃高溫全溫域工況，壓力等級覆蓋 PN16、PN25、PN40、美標
進口電動超薄型球閥又稱電動對夾超薄球閥、短型電動球閥，是依托德國、歐美精密流體設備制造工藝研發的輕量化緊湊型切斷閥門，閥體采用超薄短結構設計，相比常規法蘭球閥、兩片式球閥大幅縮短閥體長度，搭配一體化電動執行器集成裝配，整體體積小巧、重量輕便
產品特點Product Features
1、超薄短結構：閥體采用一體式對夾薄型設計，結構長度極短，占用管道軸向空間小，設備集成、緊湊型機組專用；重量輕，大幅降低管道支架承重負荷。
2、全通徑低流阻：標準全通徑球芯，內部無縮徑，介質流通阻力接近直管，不會產生節流壓降，適合大流量輸送。
3、雙向密封承壓：進口 PTFE、RPTFE、哈氏合金硬密封閥座可選，軟密封零泄漏，硬密封耐高溫高壓，支持介質雙向流通，無需區分安裝流向。
4、耐高溫耐腐蝕：閥體不銹鋼材質標配，可定制蒙乃爾、哈氏合金，適配弱酸、弱堿、食品介質；密封件可選氟橡膠、金屬硬密封，適用 - 40℃～350℃寬溫域。
技術參數technical parameters
|
公稱通徑 |
DN15～DN100 |
|
公稱壓力 |
PN16、PN25 PN40、Class150/300 磅級 |
|
閥體材質 |
304 不銹鋼316L、CF8M、哈氏合金、碳鋼 |
|
球芯材質 |
304 實心球、316 鏡面球司太立硬質合金噴涂球芯 |
|
閥座密封 |
PTFE 四氟軟密封RPTFE、PPL、金屬硬密封 |
|
介質溫度 |
軟密封：-20℃～180℃金屬硬密封：-40℃～350℃ |
|
閥體結構長度 |
超薄短型（國標薄型球閥尺寸）可按設備非標縮短定制 |
|
泄漏等級 |
軟密封 VI 級零泄漏 硬密封 IV 級低泄漏 |
|
適用介質 |
清水、熱水、壓縮空氣、油品、弱酸弱堿蒸汽、導熱油、燃氣、食品藥液 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

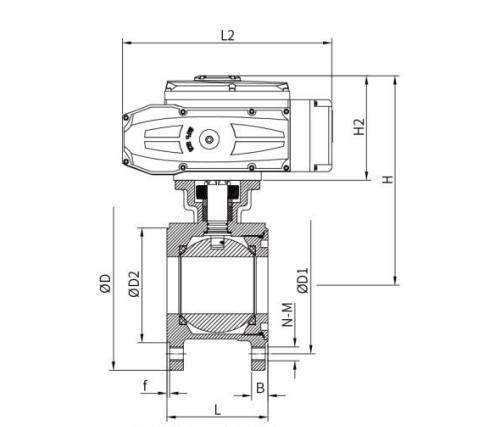

外形尺寸Overall Dimension
|
DN |
d |
L |
H1 |
D |
D1 |
D2 |
M-M |
|
15 |
14 |
36 |
48 |
88 |
65 |
45 |
4-12 |
|
20 |
19 |
40 |
53 |
98 |
75 |
58 |
4-12 |
|
25 |
24 |
44 |
59 |
105 |
85 |
68 |
4-12 |
|
32 |
29 |
52 |
71 |
130 |
100 |
78 |
4-16 |
|
40 |
38 |
64 |
76 |
148 |
110 |
88 |
4-16 |
|
50 |
48 |
83 |
85 |
165 |
125 |
102 |
4-16 |
|
65 |
63.5 |
107 |
102 |
185 |
145 |
122 |
4-16 |
|
80 |
76 |
120 |
112 |
200 |
160 |
138 |
8-16 |
|
100 |
95 |
145 |
146 |
217 |
180 |
158 |
8-16 |
