閥芯開設 30°/60°/90°V 型切削缺口，轉動時可剪切纖維、絮狀物、固體顆粒，解決漿料、污泥、含雜質介質纏繞卡閥難題；配套內置伺服電動執行機構，無需外置定位器，可接收 4-20mA 標準模擬信號實現連續流量調控，也可作為兩位式切斷閥使用，流量特性以等百分比為主，可調比最高 300:1，軟密封實現 VI 級零泄漏，硬密封耐高溫高壓耐磨，廣泛替代套筒調節閥、普通 O 型球閥，是固液混合、粘稠腐蝕性介質管路的核心進口調節閥門。
進口電動對夾 V 型球閥屬于角行程精密調節切斷閥，由原裝進口智能電動執行器 + 整體對夾式 V 型閥體兩大部分組成，遵循德國精密流體控制制造標準，是兼具流量精準調節 + 介質剪切自潔雙重功能的工業自控閥門，對夾式結構依靠兩片管道法蘭夾持固定，無獨立法蘭閥體，體積僅為同口徑法蘭 V 型球閥 50%，安裝空間小、重量輕、拆裝便捷；核心 V 型切口球芯區別于普通 O 型球閥，具備等百分比流量特性、超大可調比、強剪切防卡堵能力。
產品特點Product Features
超薄整體鑄造對夾閥體：一體式鑄造成型，無拼接滲漏風險；兩端平整夾持密封面，兼容國標 GB、美標 ANSI、日標 JIS 法蘭尺寸；內腔光滑無介質滯留死角，流阻低、流通量大，雜質不易沉積。
板簧預緊浮動閥座：彈性結構持續壓緊密封面，自動補償球體、密封件磨損間隙，長期運行密封不失效；軟 / 硬密封閥座模塊化設計，無需整閥拆除即可單獨更換，維護便捷。
工作原理working principle
電動執行器接收 4-20mA/0-10V 標準控制信號，驅動閥桿帶動 V 型球芯 0°~90° 旋轉：
1、流量調節：V 型開口流通截面積隨轉角呈等百分比變化，可調比最高 300:1，小開度流量控制靈敏度極高，精準調控流量、壓力、液位；/2
2、剪切自潔：球芯回轉時 V 型刃口持續刮擦閥座，切斷纏繞纖維、刮除結垢顆粒，避免卡澀；
3、切斷密封：90° 全關時缺口完全脫離流道，軟密封實現 VI 級微氣泡零泄漏，硬密封滿足高壓工況低內漏要
技術參數technical parameters
|
公稱通徑 |
DN25～DN300（1"～12"） |
|
公稱壓力 |
PN1.6/2.5/4.0/6.4MPa；美標 Class150/300/600 |
|
閥體材質 |
WCB 碳鋼、CF8 (304)、CF8M (316L)、定制哈氏合金 / 雙相鋼 |
|
球芯材質 |
304/316L 不銹鋼，硬密封款堆焊 Stellite6 鈷基合金 |
|
閥座材質 |
軟密封：PTFE、RPTFE、PPL；硬密封：硬質合金堆焊 |
|
適用溫度 |
軟密封：-20℃~180℃；金屬硬密封：-40℃~450℃ |
|
流量特性 |
標準等百分比，可定制直線特性 |
|
可調比 |
R=100:1/300:1 可選 |
|
轉角行程 |
0°~90°（全關至全開） |
|
泄漏等級 |
軟密封 VI 級（微氣泡零泄漏）；金屬硬密封 IV~VI 級 |
|
殼體試驗壓力 |
1.5 倍公稱壓力；密封試驗 1.1 倍公稱壓力 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

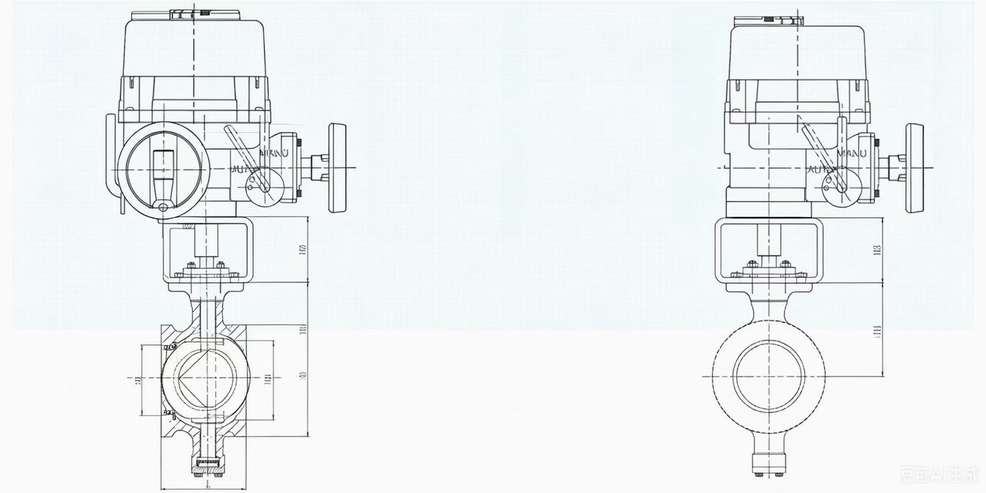

外形尺寸Overall Dimension
|
DN |
L |
H1 |
D |
D1 |
|
25 |
50 |
148 |
68 |
38 |
|
32 |
60 |
153 |
76 |
45 |
|
40 |
60 |
155 |
84 |
50 |
|
50 |
75 |
165 |
100 |
62 |
|
65 |
100 |
180 |
118 |
73 |
|
80 |
100 |
193 |
132 |
90 |
|
100 |
115 |
205 |
158 |
115 |
|
125 |
129 |
225 |
184 |
134 |
|
150 |
160 |
264 |
216 |
164 |
|
200 |
200 |
295 |
268 |
206 |
|
250 |
240 |
335 |
326 |
260 |
