進口電動二片式球閥由二片式閥體+ 電動執行機構組合而成，是切斷、通斷介質的自動化開關閥門。閥體采用兩段式分體螺紋 / 法蘭連接結構，內部裝配浮動球芯，配套進口電動執行器實現遠程電控開關、就地手動應急操作。
產品原裝 / 核心部件歐美日韓進口，兼顧密封可靠、體積小巧、啟閉快速優勢，適用于水、油品、氣體、弱酸弱堿等常規流體管路，廣泛替代傳統手動球閥，實現管路自動化控制，支持開關型、調節型兩種電動控制模式。
產品特點Product Features
二片式分體閥體：拆裝便捷，球芯、閥座可單獨更換，維修成本低；整體結構緊湊，占用安裝空間小。
啟閉速度快：90° 旋轉全開全關，電動執行器幾秒完成開關，無節流滯留，介質不易積垢。
雙重密封保障：閥座采用 PTFE、RPTFE、PEEK 等軟密封材質，零泄漏；閥桿配置多層填料 + 防飛出結構，杜絕外漏。
進口電動執行器優勢：電機防護等級 IP65/IP67，內置限位開關、過熱保護；可選無源觸點、4-20mA 調節、總線通訊。
應急手動裝置：斷電可手動扳手操作，保障檢修、應急工況管路通斷可控
技術參數technical parameters
|
公稱通徑 |
DN15～DN100 |
|
連接方式： |
內螺紋 NPT/BSP、法蘭、快裝卡箍 |
|
公稱壓力 |
PN16、PN25、Class150、Class300 |
|
閥體材質 |
304 不銹鋼、316L 不銹鋼、碳鋼 WCB |
|
球體材質 |
實心不銹鋼球，鏡面拋光 |
|
閥座密封 |
PTFE（-20℃~120℃）、PEEK（-20℃~200℃ |
|
適用溫度： |
軟密封 - 20℃～180℃；硬密封最高 450℃ |
|
介質 |
清水、壓縮空氣、天然氣、柴油、潤滑油、弱酸弱堿溶液 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |
電動執行器參數Electric actuator parameters
|
供電電壓 |
AC220V、AC380V、DC24V、DC12V |
|
控制類型 |
開關型（通斷）、調節型（4-20mA/0-10V 模擬量） |
|
防護等級 |
標準 IP65，防爆型 Exd II BT4/CT6 |
|
輸出扭矩 |
50N・m～1000N・m 匹配全規格球閥 |
|
反饋信號 |
無源觸點、電位器、4-20mA 位置反饋 |
|
功能 |
內置過熱保護、行程限位、手動離合機構 |

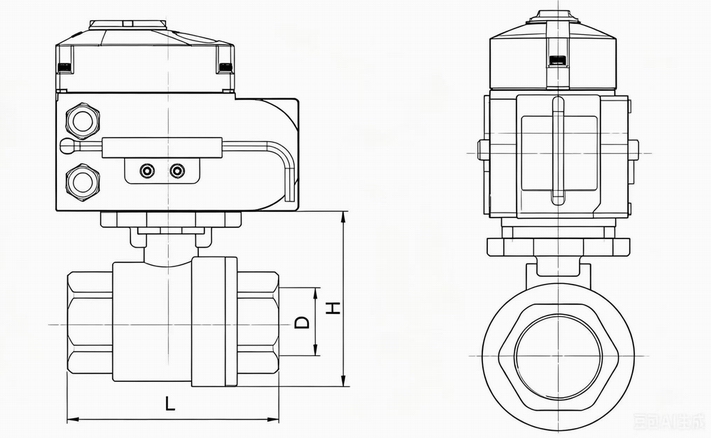

外形尺寸Overall Dimension
|
DN |
DN8 |
DN10 |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
DN65 |
DN80 |
DN100 |
|
G |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
|
D |
8 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
L |
55 |
55 |
55 |
73 |
84 |
98 |
106 |
121 |
160 |
180 |
220 |
|
H |
30 |
30 |
37 |
40 |
49 |
53 |
62 |
70 |
93 |
106 |
126 |
