一片式閥體核心標志性特征為單一不銹鋼棒料整體熱鍛一體成型，無兩段、三段閥體拼接結構，僅在閥體尾部設置一處螺紋壓緊塞頭，用于內置球體、閥座裝配固定，裝配完成后塞頭搭配 PTFE 墊片雙重密封，無任何外露滲漏縫隙；主流連接方式為標準內螺紋絲扣，覆蓋 NPT 美標、BSPT 英制錐螺紋、BSPP 英制平行螺紋三大國際通用螺紋規格，也可按需定制外絲、雙卡套、小型承插焊接口，適配歐美進口設備、國產成套機組、實驗室精密儀器管路對接需求。
進口氣動一片式球閥是采用一體式整體鍛壓閥體結構，配套原裝進口氣動執行器驅動的切斷類自控閥門，源自歐美流體控制工藝標準，是管道快速通斷專用閥件。閥體采用單段一體式鍛造成型，無兩片 / 三片式拼接中法蘭，整體剛性強、泄漏風險極低；搭配進口單 / 雙作用氣動執行機構，接收氣源信號實現 90° 開關動作，全程啟閉僅 0.5~3 秒，適配水、油品、氣體、弱酸弱堿等多種介質管路。
產品特點Product Features
1、一體式單片鍛鋼閥體：整體一次鍛造成型，無中間密封墊片，消除中法蘭滲漏隱患，耐壓、抗震動性能遠優于二片、三片式球閥；
2、小巧緊湊型設計：同等通徑下外形尺寸縮短 30%，節省安裝空間，適配設備內置、狹小機柜、儀表支管等緊湊工況；
3、全通徑流道：球體通孔與管道內徑一致，流阻極小，介質輸送無滯留，不易積垢、堵塞，適合含微量雜質介質；
4、可拆卸閥桿防飛出結構：閥桿底部設置止推墊片 + 上裝式防脫卡簧，管道壓力驟升不會出現閥桿沖脫泄漏，進口安全標準。
技術參數technical parameters
|
公稱通徑 |
DN8–DN50（1/4″–2.5″） |
|
連接方式 |
內螺紋 NPT/BSP、卡套、快插、外螺紋 |
|
公稱壓力 |
PN16、PN25、PN40；美標 150LB、300LB |
|
閥體材質 |
不銹鋼 304、316L、黃銅、蒙乃爾合金 |
|
球體材質 |
304/316 不銹鋼，鏡面拋光處理 |
|
閥座密封 |
軟密封 PTFE (-20~180℃)、PEEK (-20~260℃)；硬密封司太立合金 (-20~450℃) |
|
閥體溫度范圍 |
軟密封 - 20℃~180℃；硬密封 - 29℃~450℃ |
|
泄漏等級 |
軟密封 VI 級零泄漏；硬密封 IV 級 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |
執行器參數Actuator parameters
|
執行器類型 |
雙作用氣動、單作用彈簧復位（常開 / 常閉） |
|
殼體材質 |
硬質陽極氧化鋁合金 |
|
氣源介質 |
潔凈干燥壓縮空氣 |
|
氣源壓力 |
0.4~0.7MPa |
|
開關時間 |
DN15~DN50 0.2~0.5 秒 |
|
防護等級 |
IP65 標準，防爆款 IP67 |
|
氣源接口 |
G1/4 標準螺紋 |

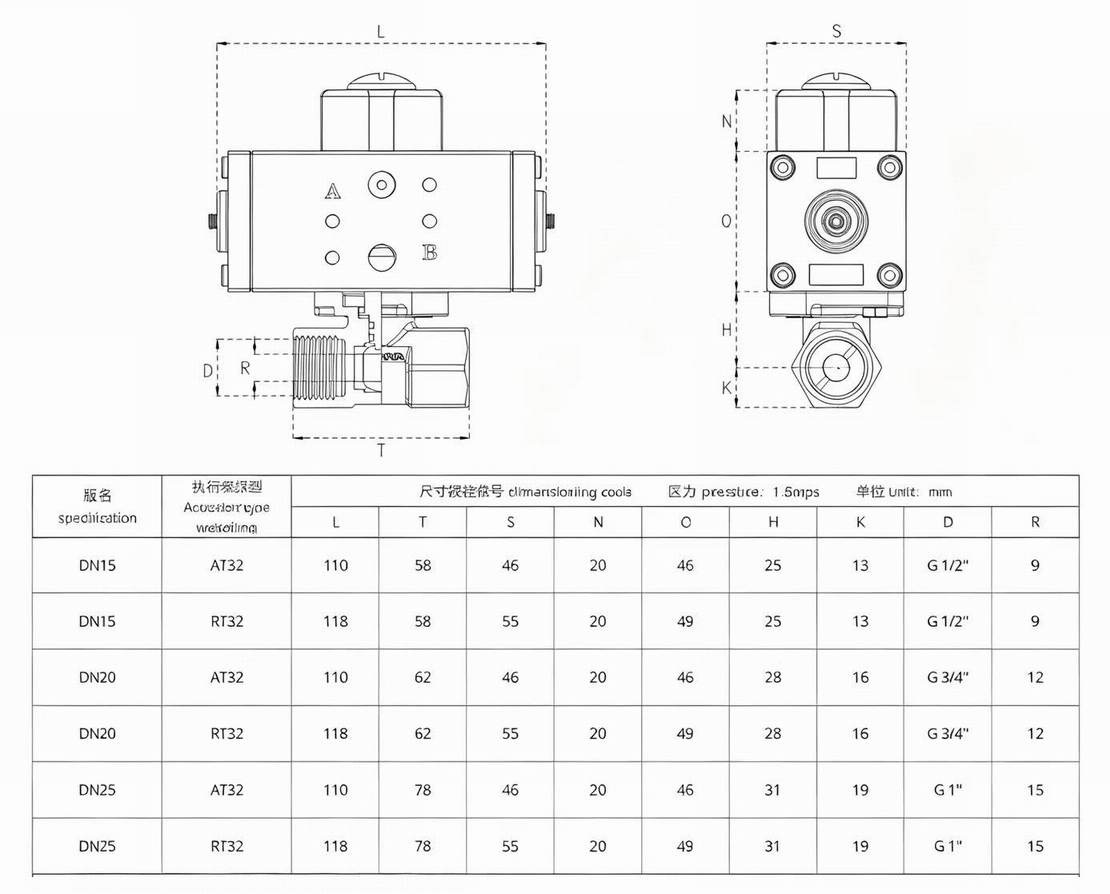

外形尺寸Overall Dimension

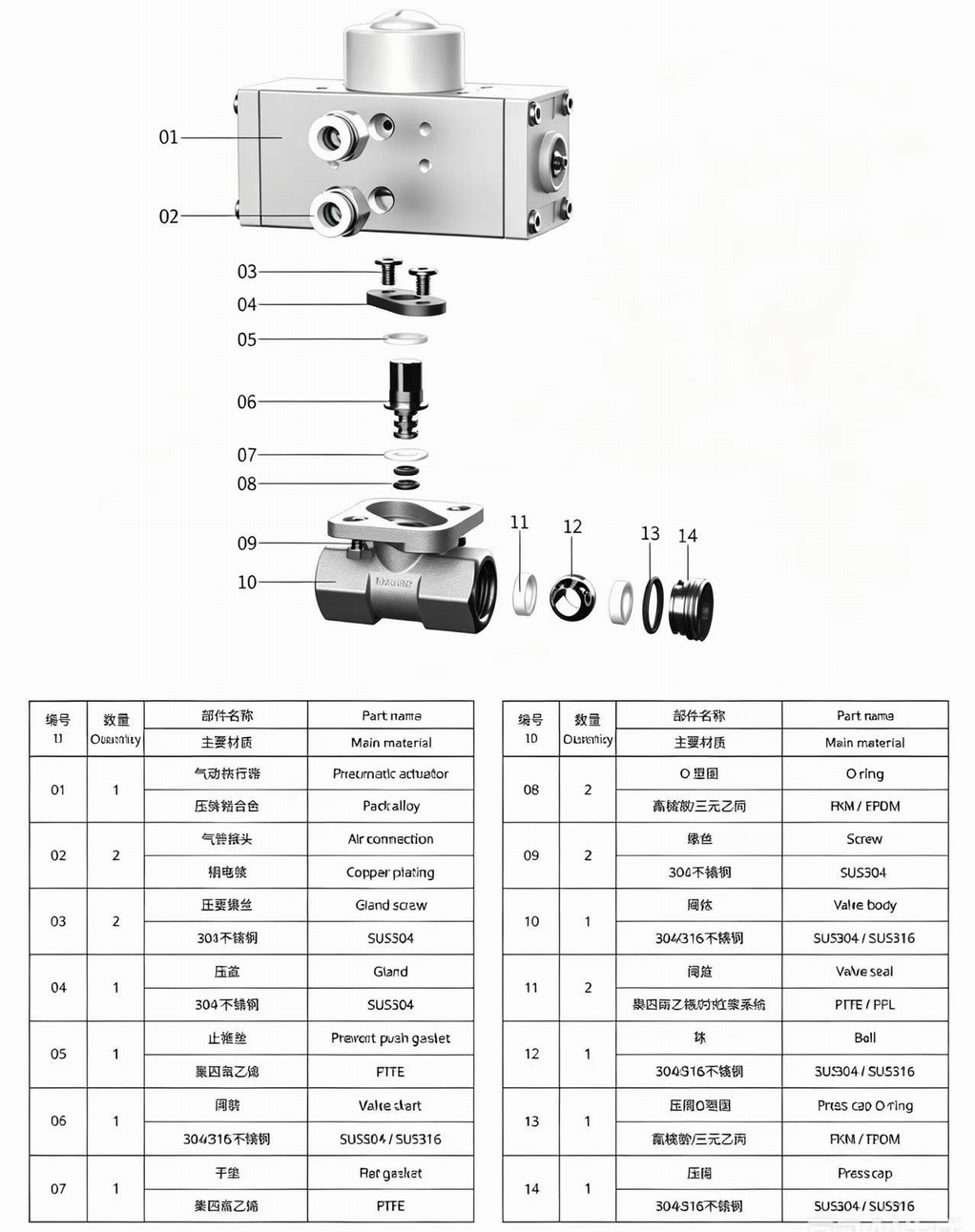

主要部件材料Main component materials
