進口氣動鑄鋼對夾球閥由WCB 鑄鋼超薄對夾球閥本體搭配原裝進口氣動執行器組裝而成，屬于旋轉式自動切斷閥。閥體采用碳鋼精密鑄造，短結構對夾式連接，無需單獨配對法蘭，直接夾持在管道兩片法蘭之間；依靠潔凈壓縮空氣驅動執行器帶動球芯 90° 旋轉實現管路通斷。
產品特點Product Features
1 、WCB 碳鋼鑄造，強度高、耐高壓、耐高溫，抗熱變形，不易開裂；
2、超薄對夾式結構，整體長度短，占用安裝空間小，輕量化；
3、整體鑄造無拼接縫，耐壓密封性優于分體閥體，耐介質沖刷；
4、適配高溫蒸汽、導熱油等高溫介質，相比不銹鋼閥體性價比更高。
技術參數technical parameters
|
公稱通徑 |
DN15～DN200 |
|
公稱壓力 |
PN16、PN25、PN40；美標 Class150/300 |
|
閥體材質 |
WCB 碳素鑄鋼 |
|
連接形式 |
對夾式 |
|
球體 / 閥桿材質 |
2Cr13/304 不銹鋼硬化處理 |
|
軟密封 |
RPTFE、PTFE，適用溫度 - 20℃～180℃ |
|
金屬硬密封 |
Stellite 司太立合金，適用 - 20℃～425℃ |
|
適用介質 |
飽和蒸汽、導熱油、柴油、重油、高溫壓縮空氣、弱腐蝕油品、高溫水 |
|
泄漏等級 |
軟密封 VI 級零泄漏；金屬硬密封 IV 級 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

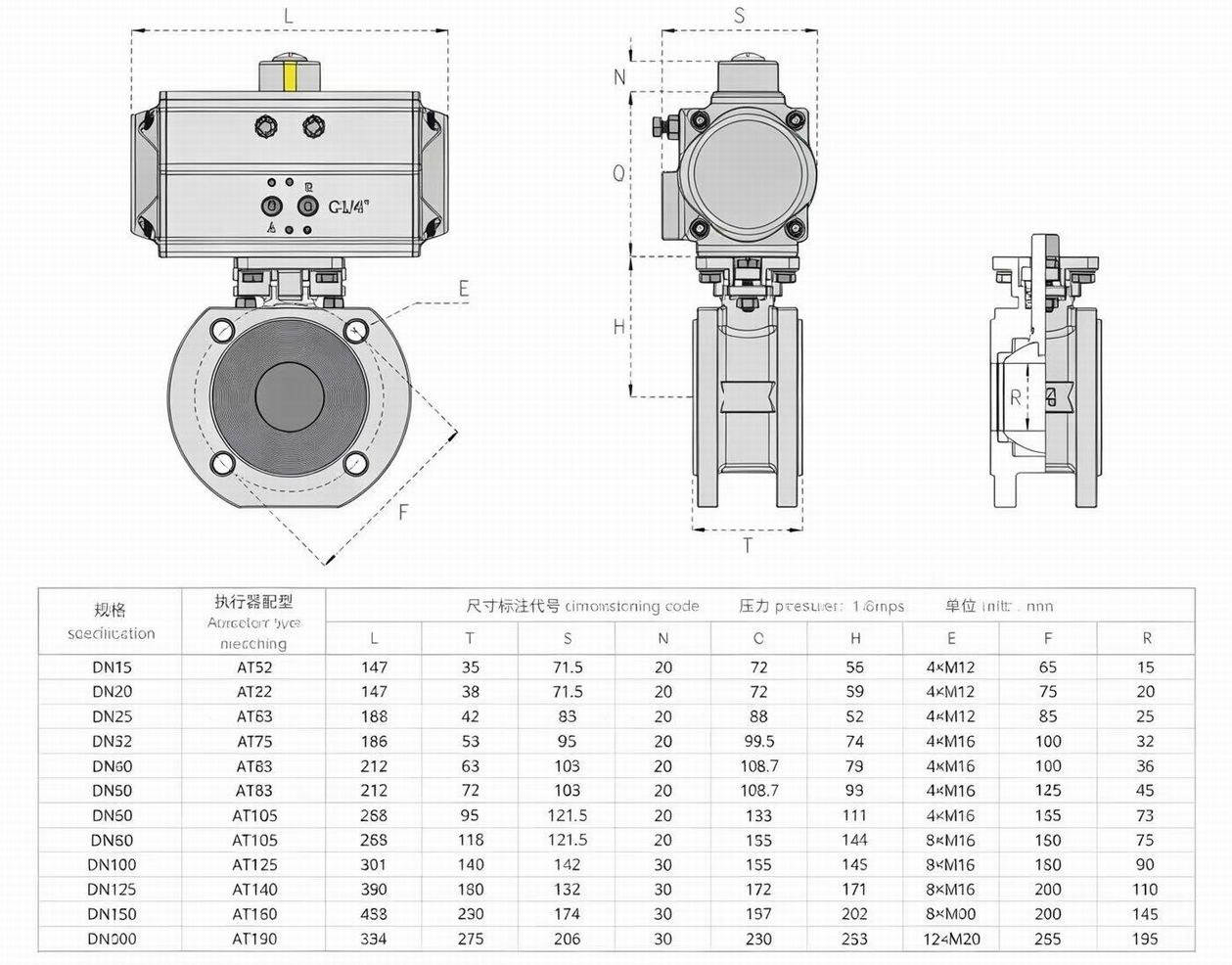

外形尺寸Overall Dimension

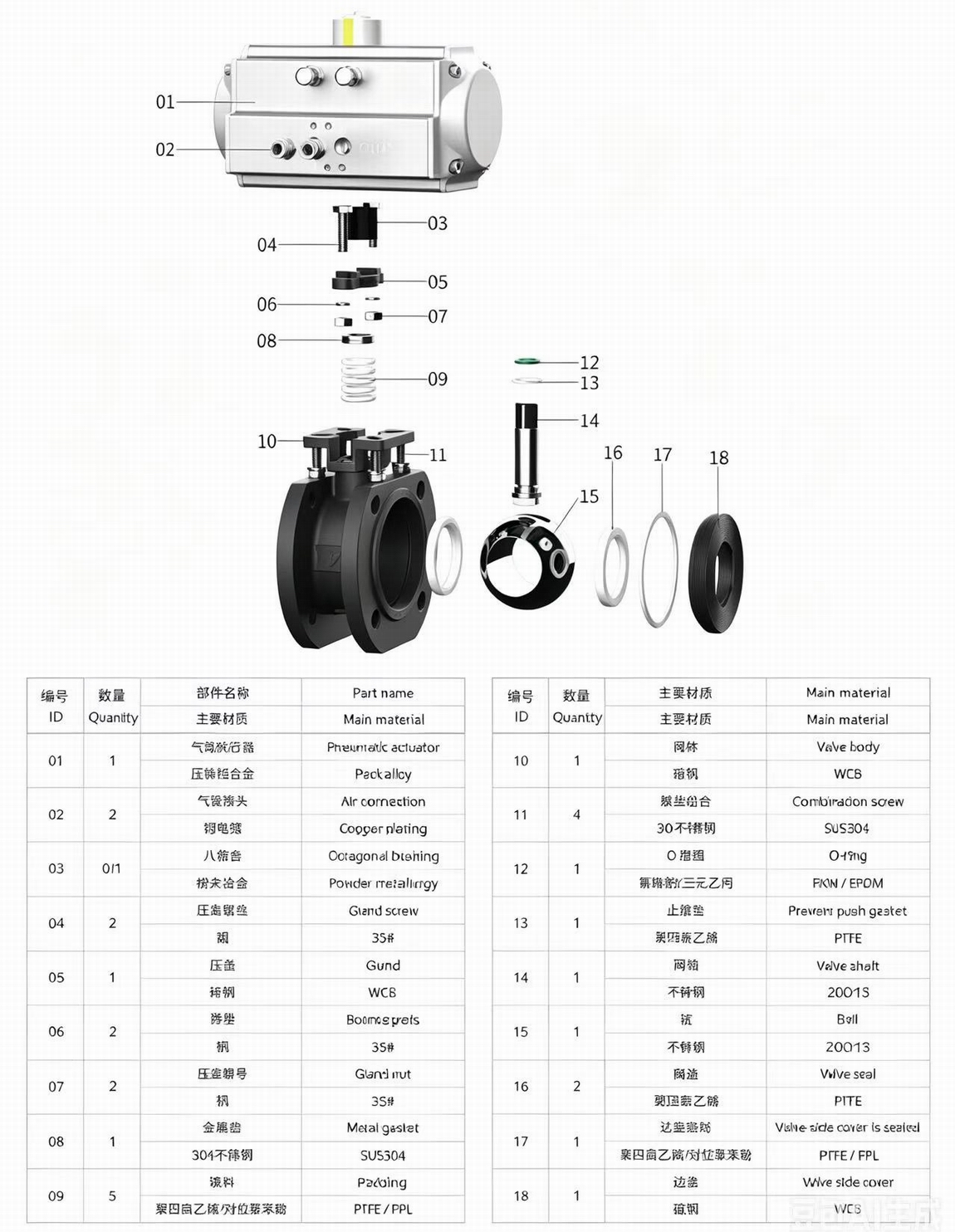

主要部件材料Main component materials
