整套閥門核心承壓、密封、傳動部件均德國原廠生產，拒絕國內代加工閥體與仿制氣動頭，閥體采用失蠟精密鑄造工藝，內部無砂眼、氣孔、疏松等鑄造缺陷，出廠 100% 經過殼體水壓強度、密封氣密雙重打壓檢測；閥座分為進口 PTFE/RPTFE 軟密封、Stellite 6 司太立金屬硬密封兩大體系，軟密封達到 API 598 VI 級零泄漏，金屬硬密封耐受 550℃超高溫蒸汽、含顆粒沖刷介質；氣動執行器分為雙作用持續氣源驅動、單作用彈簧安全復位兩種基礎構型，可按需集成防爆電磁閥、電氣閥門定位器、閥位回訊開關、氣源過濾減壓閥、手動應急旁路手輪、加長隔熱支架等全套自控附件，防爆型號滿足 ATEX ExdIICT6 防爆標準，適配易燃易爆危化品廠區、油氣集輸站、煤化工車間等危險工況
進口氣動鑄鋼球閥是一款以ASTM A216 WCB碳素鑄鋼為閥體主體、搭配防爆氣動執行機構的自動化管路切斷控制閥，嚴格遵循API、ATEX、ISO、國標等國內外工業標準研發制造。產品采用90°角行程旋轉啟閉結構，分為軟密封、金屬硬密封兩種密封形式，可適配常溫易燃易爆介質與高溫高壓蒸汽、導熱油等嚴苛工況
產品特點Product Features
1、閥體采用國標美標鑄鋼（WCB/WC6/WC9），抗拉強度高，耐高溫高壓，抗熱沖擊，不易開裂變形，適配蒸汽、高溫導熱油、高壓油品工況；
2、整體鑄造一體成型，流線型流道，流通阻力極小，介質壓損低，全通徑結構流通能力強；
3、法蘭、對焊、絲扣多種連接標準，符合 ANSI、GB、DIN 進口管線標準，互換性強；
4、閥體內部可硬化處理，司太立堆焊耐磨層，耐磨抗沖刷，適合含顆粒雜質介質。
技術參數technical parameters
|
公稱通徑 |
DN15～DN300 |
|
閥體材質 |
WCB、LCB、WC6、WC9 鑄鋼 |
|
公稱壓力 |
PN16、PN25、PN40、PN63、Class150、Class300、Class600 |
|
連接方式 |
法蘭 RF/RJ、對焊 BW、絲扣 NPT、三片式卡箍 |
|
軟密封 |
PTFE：-29℃～180℃ |
|
金屬硬密封 |
40℃～550℃ |
|
標準 |
美標 API6D、ASME B16.34；國標 GB/T12224 |
|
流道形式 |
全通徑、縮徑 |
|
適用介質 |
蒸汽、導熱油、重油、天然氣、煤氣、污水、煤化工原料、導熱油、壓縮空氣 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

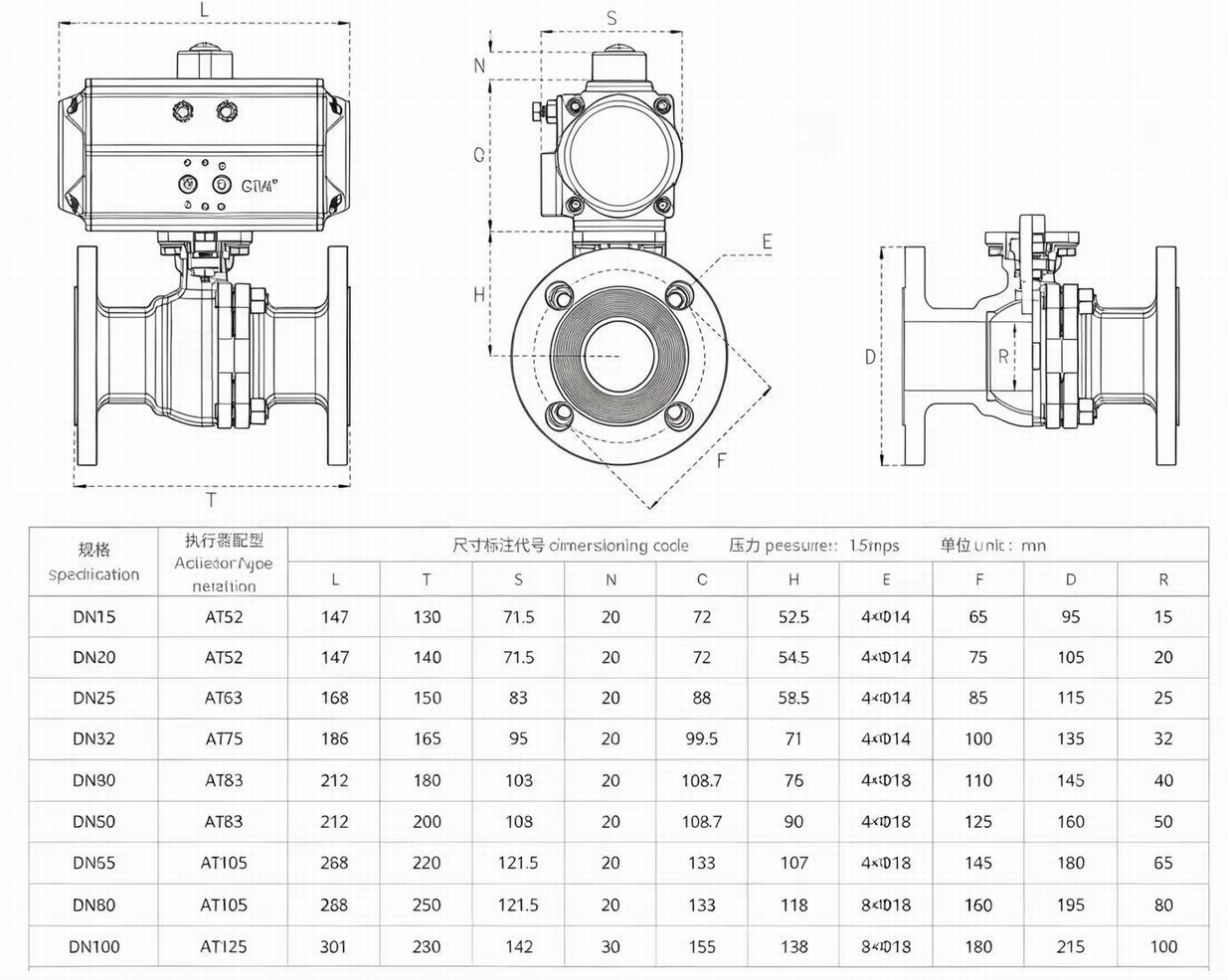

外形尺寸Overall Dimension

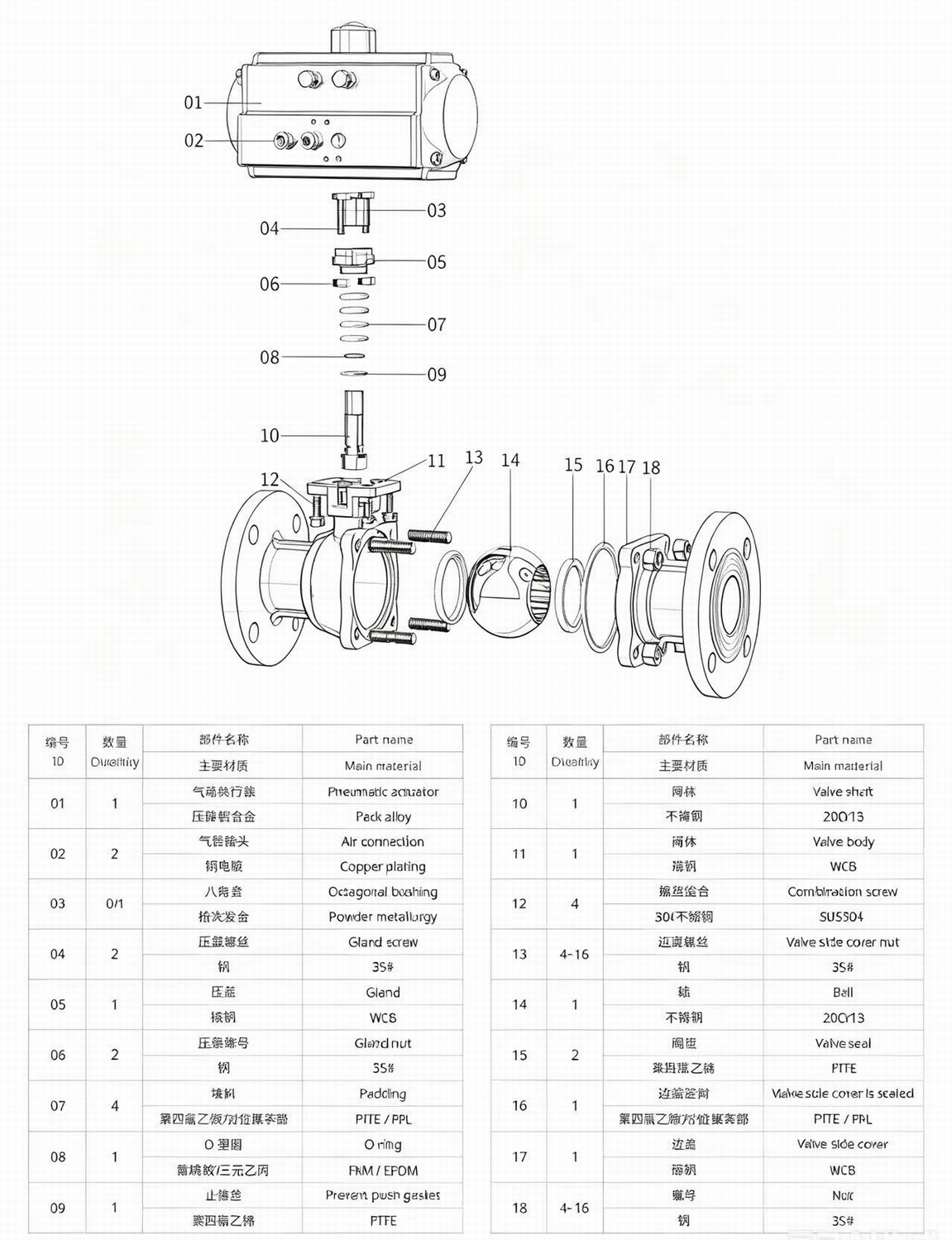

主要部件材料Main component materials
