閥體采用一體化三通法蘭鑄造結構，分為 L 型換向流道、T 型分流合流流道兩種主流球芯，法蘭標準兼容國標 GB、美標 ANSI B16.5、德標 DIN，可直接對接國內絕大多數工業管道；閥體基材為 ASTM A216 WCB 碳素鋼，經正火回火雙重熱處理，消除鑄造內應力，抗高壓、抗熱變形，適配水、飽和蒸汽、導熱油、柴油、潤滑油、壓縮空氣、弱腐蝕工業流體，介質溫度覆蓋 - 40℃~425℃，壓力覆蓋 PN16~PN40、Class150~Class600 全壓力等級。
驅動單元為德國原廠 LIK SR/GT 系列氣動執行器，分雙作用持續供氣型、單作用彈簧復位安全型兩類，0.4~0.7MPa 標準氣源即可驅動球體 90° 快速旋轉，單次開關響應時間≤0.8 秒，可搭配二位五通防爆電磁閥、4-20mA 電氣定位器、無源限位反饋開關、氣源過濾減壓閥、手動旁路操作機構全套自控附件，完美接入工業自動化控制系統，實現遠程開關、比例調節、狀態信號反饋、斷氣自動安全復位等功能。
相較于傳統兩臺二通球閥并聯管路方案，LIK 氣動碳鋼三通法蘭球閥單閥實現三路管路切換，減少一組法蘭連接、兩組密封墊片、多段管道焊接，大幅降低管路泄漏點，壓縮管道安裝空間 35% 以上，降低設備采購、管道施工、后期維護綜合成本，廣泛用于熱力換熱站、導熱油爐系統、油罐區介質分配、電廠循環水、化工反應釜進料切換、中央空調冷熱媒循環等多路流體控制場景
進口氣動碳鋼三通法蘭球閥是由氣動執行器+碳鋼三通球閥閥體組合而成的三通式流體切換控制閥門，法蘭連接形式適配管道法蘭對接，閥體采用優質碳鋼鍛 / 鑄工藝，適配中高壓、高低溫工業介質工況。
三通結構具備分流、合流、換向三大基礎功能，依靠氣源驅動執行器帶動球體 90° 旋轉，實現三條管路通斷切換；原裝進口執行器密封性、耐疲勞性、響應速度優于國產件，碳鋼閥體兼顧強度與性價比，廣泛替代普通截止閥、多路切換閥，實現自動化遠程流體控制，可配套電磁閥、限位開關、定位器實現開關量 / 調節量控制。
產品特點Product Features
1、材質耐壓耐溫：WCB/A105 碳鋼閥體，抗壓強度高，適配水、蒸汽、油品、導熱油等無強腐蝕介質，可承受高溫工況；
2、法蘭標準通用：美標 ANSI、國標 GB、德標 DIN 多法蘭標準可選，管道對接通用性強，拆裝維護便捷；
3、流阻極小：全通徑球體結構，介質流通阻力低，無節流損耗，不易積渣堵塞。
4、兩種流道型式（L 型 / T 型），L 型兩路換向、T 型分流合流，一閥替代兩臺直通球閥，節省管道安裝空間與成本；
90° 快速開關，氣動驅動啟閉速度≤1 秒，適合頻繁切換工況。
技術參數technical parameters
|
公稱通徑 |
DN15～DN300 |
|
閥體材質 |
WCB 鑄碳鋼、不銹鋼 鍛碳鋼 |
|
連接方式 |
法蘭連接（GB/T9113、ANSI B16.5、DIN2543） |
|
公稱壓力 |
PN16、PN25、PN40；Class150、Class300、Class600 |
|
適用溫度 |
-20℃～350℃（根據閥座材質區分） |
|
PTFE 閥座 |
-20~180℃；金屬硬密封：-20~350℃ |
|
流道形式 |
L 型（二位三通換向）、T 型（三路分流 / 合流） |
|
泄漏等級 |
軟密封 VI 級零泄漏；金屬硬密封 IV 級 |
|
適用介質 |
水、蒸汽、導熱油、柴油、潤滑油、壓縮空氣、弱酸堿無強腐蝕流體 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

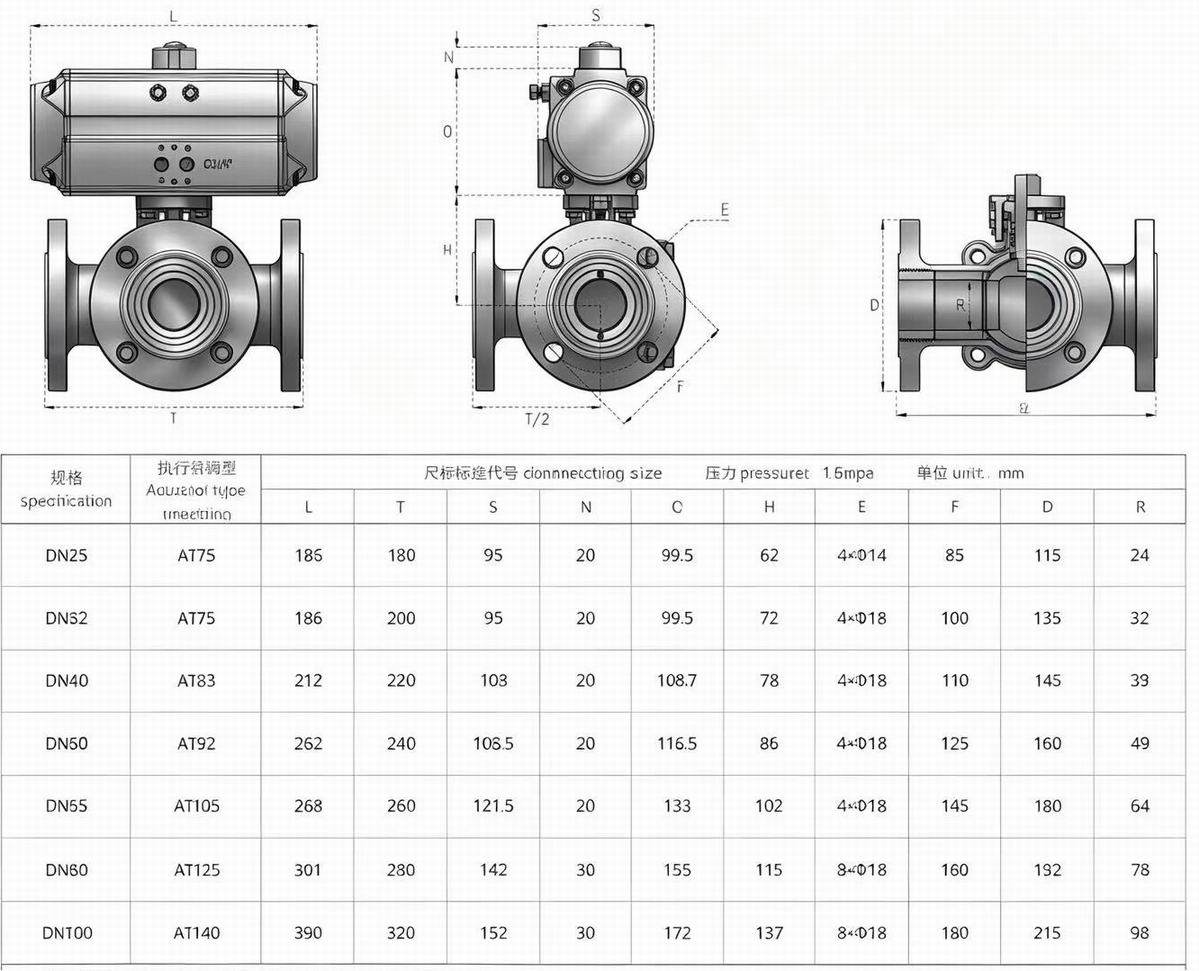

外形尺寸Overall Dimension

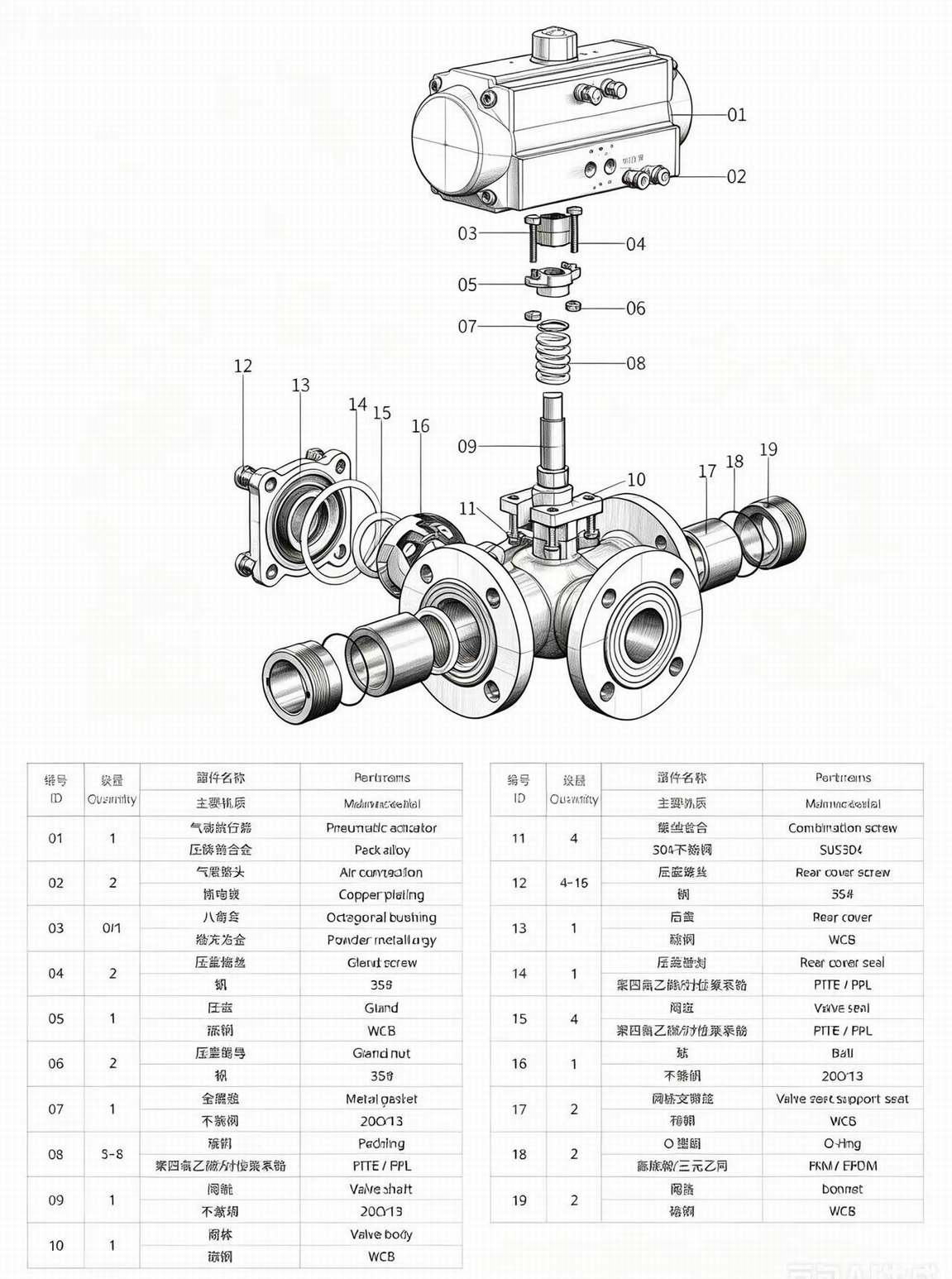

主要部件材料Main component materials
