進口氣動高溫法蘭球閥是以國外原裝閥體、高溫密封件配套氣動執行機構組成的切斷 / 調節閥門，采用法蘭連接形式，專門適配高溫介質工況。依托進口耐高溫合金閥體、特種柔性石墨 / 金屬硬密封組件，可耐受 200℃～800℃高溫蒸汽、導熱油、高溫煙氣、熔鹽等介質；氣動執行器通過氣源驅動閥芯 90° 旋轉實現通斷或比例調節，具備開關速度快、耐高溫蠕變、抗熱變形、密封可靠優勢，廣泛替代普通碳鋼球閥用于冶金、石化、熱力、電站等嚴苛高溫管道，法蘭連接適配工業標準管道，拆裝維護便捷，整體耐高壓、耐溫差沖擊，適配連續高溫運行工況。
產品特點Product Features
1閥體采用進口 WC6、WC9、F304H、F316H、哈氏合金等耐熱鑄鍛合金，高溫下強度不衰減，抗高溫氧化、熱疲勞
2密封分金屬硬密封、柔性石墨復合密封兩類，最高耐溫可達 800℃，無普通四氟密封高溫軟化泄漏問題
2閥桿采用加長散熱結構，設置散熱片隔離高溫閥體與氣動執行器，防止高溫傳導燒壞執行器內部橡膠膜片
技術參數technical parameters
|
公稱通徑 |
DN15～DN600 |
|
連接方式 |
RF 突面法蘭、RJ 環連接法蘭、凹凸面法蘭 |
|
法蘭標準 |
ANSI B16.5、GB/T9113、DIN2543 |
|
公稱壓力 |
Class150、Class300、Class600、Class900、PN16/PN25/PN40/PN63/PN100 |
|
閥體 |
WCB、WC6、WC9、304H、316H、Inconel、哈氏合金 C276 |
|
球體 |
304/316 不銹鋼、硬質合金噴涂 |
|
閥座 |
司太立 Stellite6/12、石墨金屬環 |
|
閥桿 |
316H 耐熱不銹鋼 |
|
填料 |
柔性石墨、柔性石墨 + 金屬纏繞墊 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

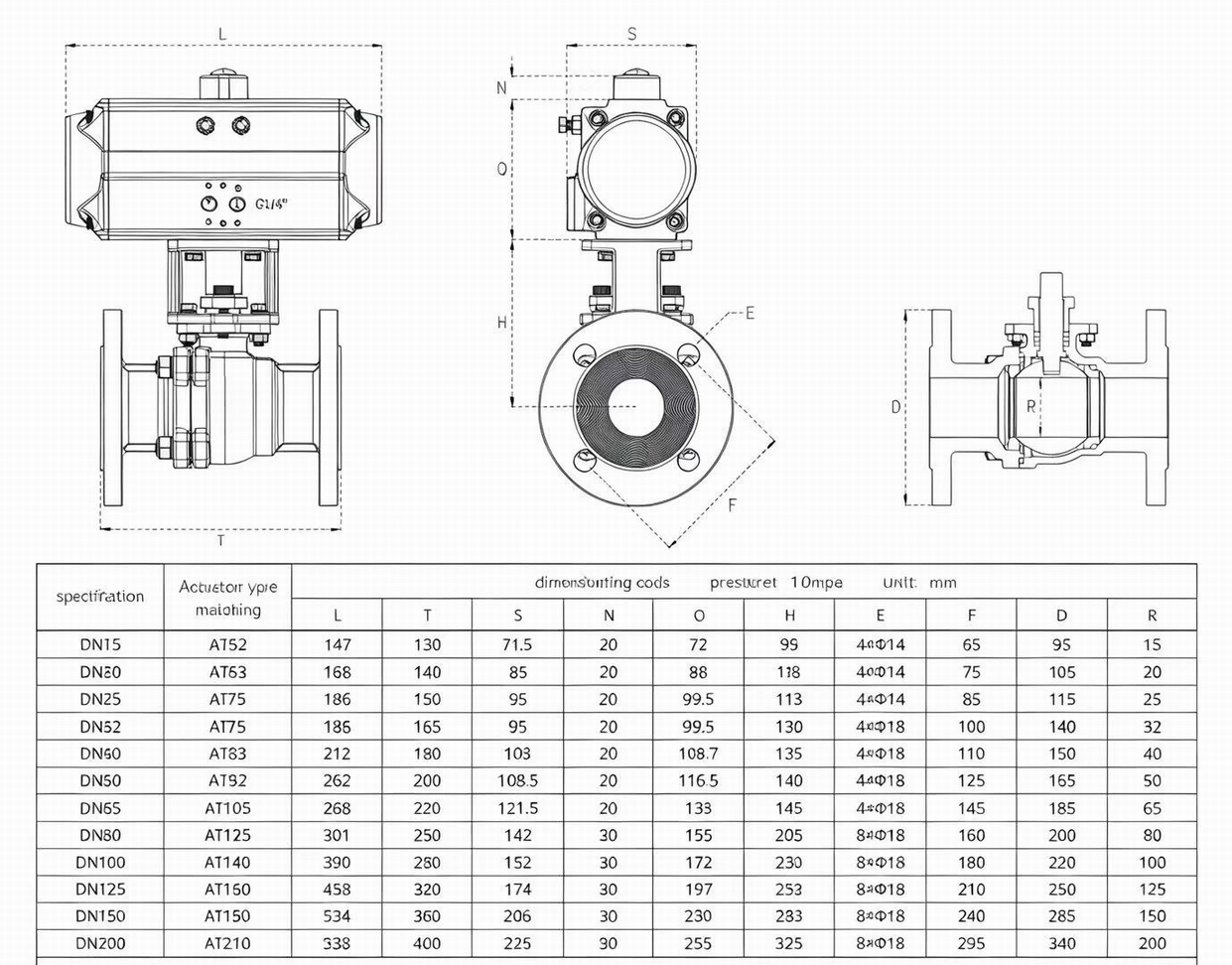

外形尺寸Overall Dimension

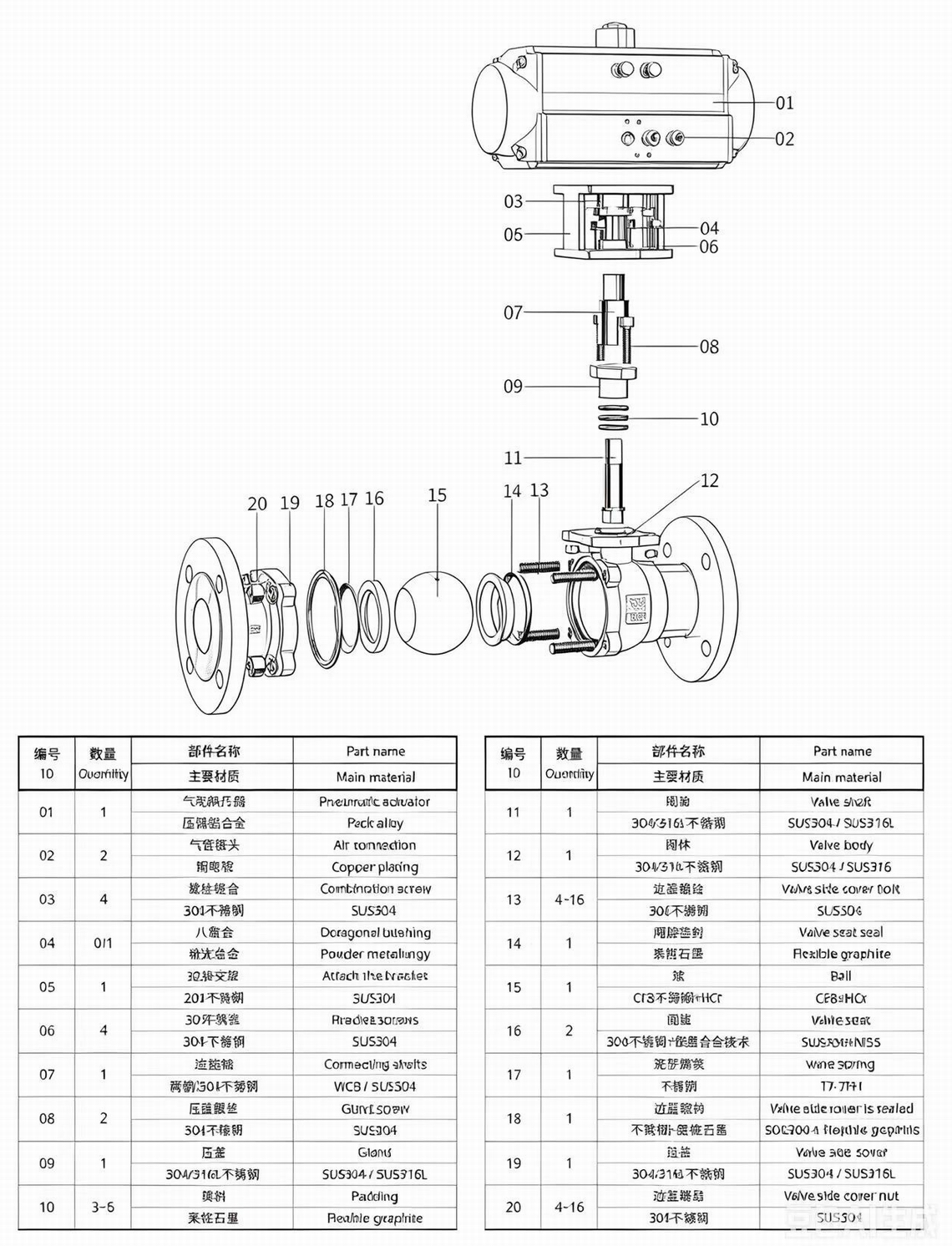

主要部件材料Main component materials
