工業蒸汽工況 進口截止閥應用方案
發布時間:2026/5/28
工業蒸汽分為飽和蒸汽、過熱蒸汽，覆蓋低壓 / 中壓 / 高溫高壓、飽和濕蒸汽、高溫高壓主蒸汽、伴熱蒸汽、排污 / 疏水支路等場景，結合工況劃分選型、應用點位、產品特點、安裝運維，聚焦主流進口截止閥。

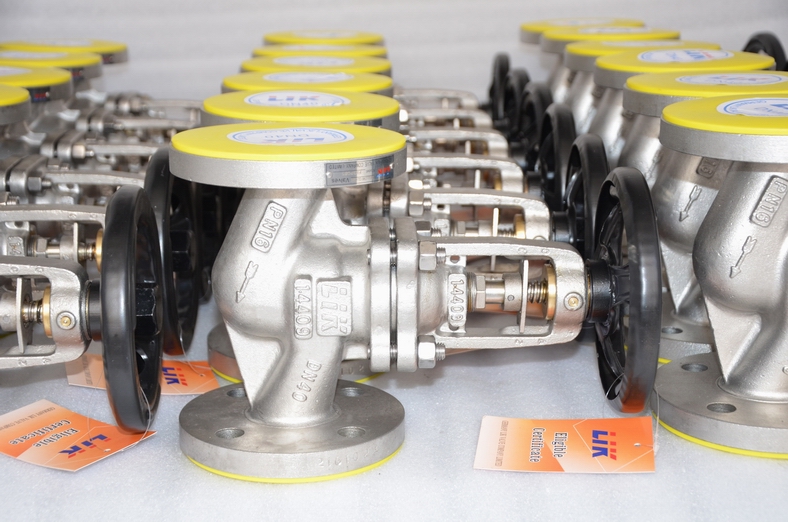

1. 德國萊克 LIK（蒸汽主力款，全壓力等級覆蓋）
1，LIKTR-HS 高溫高壓鍛鋼截止閥
壓力等級：Class150~Class2500（PN16~PN420）
耐溫：-29℃ ~ 600℃，適配過熱蒸汽、電站主蒸汽、鍋爐主管道
結構：整體鍛造閥體、自緊式閥蓋、閥座 / 閥芯堆焊 Stellite6 硬質合金，抗蒸汽沖蝕；石墨復合填料，耐高溫?zé)o外漏
連接：對焊 / 承插焊 / 法蘭，火電、熱力管網、化工高溫蒸汽總管首選。
2，LIK-BELLOWS 波紋管密封蒸汽截止閥
適用：中低壓蒸汽、密閉廠房 / 環保要求高的蒸汽支路
特點：波紋管隔離閥桿，零外漏（Class VI），杜絕蒸汽逸散，解決傳統填料跑冒滴漏問題。
2. 美國AMISCO（阿米斯科）（蒸汽系統標桿，側重中低壓 + 疏水 / 排污）
代表型號：HP 系列蒸汽截止閥、M 系列鑄鐵 / 鑄鋼截止閥
耐溫耐壓：最高 600℃，Class4500，專攻蒸汽主管、分汽缸、疏水閥前切斷、設備排污管線
優勢：針對蒸汽水擊優化流道，柔性石墨填料 + 導向閥桿，開關輕便，配套蒸汽系統成套方案，廠區分支管路、換熱站大量使用。
3. 德國HANWEI（漢威）
型號：HANWEI-G800/G900 鍛鋼高溫截止閥
適配：中高壓過熱蒸汽、熱電廠、余熱鍋爐蒸汽管線
特點：整體鍛造成型，抗高溫蠕變，硬密封耐反復啟閉，適合長期連續運行工況。
4. 美國LEO（力沃）
型號：Edward 系列高溫截止閥
定位：超臨界機組、大型電站、煉化裝置高溫主蒸汽
耐溫最高 593℃，高壓力等級，全無損檢測，適用于大型重工、電力核心管線。
5. 德國卡爾（KARL）（Y 型蒸汽截止閥）
結構：Y 型流道，流阻遠低于直通截止閥
適用：大流量蒸汽輸送、蒸汽支管、換熱設備入口，減少蒸汽壓力損失，兼顧切斷與節流。
三、全廠區應用點位（按系統劃分）
1. 鍋爐系統（核心高溫高壓區）
應用位置：鍋爐出口主蒸汽管、集箱出口、過熱器進出口、鍋爐給水 + 蒸汽聯管
選型要求：高溫高壓鍛鋼截止閥（LIKTR-HS、Flowserve），Class900 以上，Stellite 硬密封，焊接連接，禁止普通鑄鐵閥。
作用：系統檢修切斷、緊急關斷，耐受啟停階段溫度劇烈變化與水擊。
2. 熱力管網 / 分汽缸系統（廠區分配）
應用位置：蒸汽總管、分汽缸進出口、車間分支蒸汽管、廠區架空 / 地埋蒸汽管道
低壓飽和蒸汽：斯派莎克鑄鋼截止閥、LIK 常規鑄鋼截止閥；
中壓過熱蒸汽：鍛鋼截止閥，法蘭連接為主，方便拆裝維護。
3. 換熱 / 用汽設備（換熱器、反應釜、干燥機、暖通）
應用位置：設備蒸汽入口切斷閥、回汽管切斷閥
工況特點：頻繁啟閉、存在冷熱交替、凝水回流
選型：中壓鑄鋼截止閥，優先帶導向閥桿款式；環保車間選用波紋管密封款，防止蒸汽泄漏。
4. 疏水、排污、放空支路（小口徑、高頻動作）
應用位置：疏水閥前端切斷、鍋爐定期排污、蒸汽管道放空閥
選型：小口徑鍛鋼截止閥，耐沖刷、耐污水混合介質，斯派莎克小口徑閥在此場景應用廣泛。
5. 蒸汽伴熱系統（低壓、密布點位）
應用位置：管道伴熱、儀表伴熱蒸汽支管
選型：低壓小型鑄鋼截止閥，體積小、開關靈活，滿足零散點位切斷需求。
四、蒸汽工況專屬選型規則
1，材質匹配
低壓飽和蒸汽（≤1.6MPa）：WCB 鑄鋼即可，禁用灰鑄鐵（水擊易破裂）；
中高壓蒸汽（2.5~10MPa）：WC6/WC9 Cr-Mo 鑄鋼；
高溫高壓（＞10MPa，＞425℃）：F11/F22/F91 鍛造 Cr-Mo 鋼。
2，密封選擇
普通蒸汽管路：金屬硬密封（Stellite 堆焊），耐沖蝕、壽命長；
室內 / 環保嚴控區域：必須選波紋管密封截止閥，徹底解決填料泄漏；
嚴禁普通四氟密封（高溫下四氟快速老化失效）。
3，結構選擇
主管道、高壓干線：直通式鍛鋼截止閥，強度高；
大流量、壓降敏感管路：Y 型截止閥，降低流阻；
高溫長管線：選用帶熱補償結構閥桿，防止熱脹卡澀。
4，連接方式
高溫高壓主干線：對焊 / 承插焊，密封性強、無泄漏隱患；
中低壓分支、需頻繁檢修點位：法蘭連接。
五、安裝與使用維護要點（蒸汽工況關鍵）
1，密封面快速磨損、內漏
原因：蒸汽帶雜質、水擊；解決：更換 Stellite 堆焊硬密封閥，管道加裝過濾器。
2，閥桿處持續漏汽
原因：普通填料高溫老化；解決：改造為波紋管密封截止閥。
3，閥門卡澀、開關不動 http://www.a9003.cn/globevalve.html
原因：高溫?zé)崤蛎洝㈤y桿銹蝕；解決：選用耐高溫導向閥桿閥門，定期加注高溫潤滑脂。

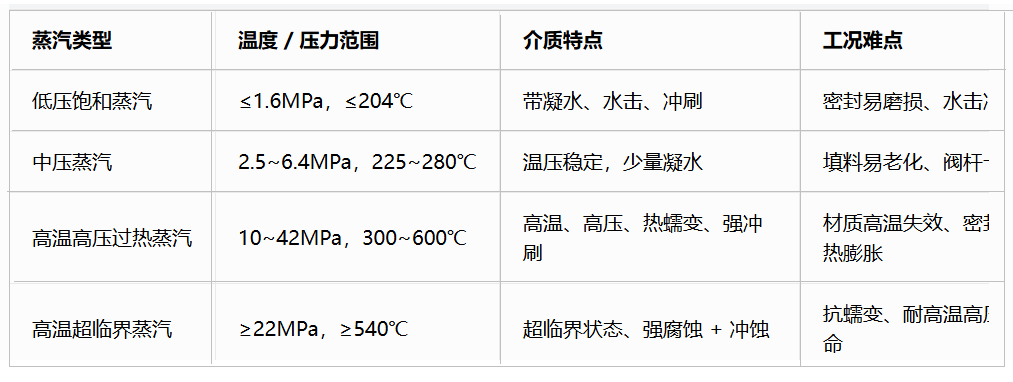

一、蒸汽工況分類與工況參數界定
通用風險：水擊、熱脹冷縮、填料高溫失效、密封面沖蝕、外漏。
二、主流進口蒸汽專用截止閥（品牌 + 型號 + 適配場景）1. 德國萊克 LIK（蒸汽主力款，全壓力等級覆蓋）
1，LIKTR-HS 高溫高壓鍛鋼截止閥
壓力等級：Class150~Class2500（PN16~PN420）
耐溫：-29℃ ~ 600℃，適配過熱蒸汽、電站主蒸汽、鍋爐主管道
結構：整體鍛造閥體、自緊式閥蓋、閥座 / 閥芯堆焊 Stellite6 硬質合金，抗蒸汽沖蝕；石墨復合填料，耐高溫?zé)o外漏
連接：對焊 / 承插焊 / 法蘭，火電、熱力管網、化工高溫蒸汽總管首選。
2，LIK-BELLOWS 波紋管密封蒸汽截止閥
適用：中低壓蒸汽、密閉廠房 / 環保要求高的蒸汽支路
特點：波紋管隔離閥桿，零外漏（Class VI），杜絕蒸汽逸散，解決傳統填料跑冒滴漏問題。
2. 美國AMISCO（阿米斯科）（蒸汽系統標桿，側重中低壓 + 疏水 / 排污）
代表型號：HP 系列蒸汽截止閥、M 系列鑄鐵 / 鑄鋼截止閥
耐溫耐壓：最高 600℃，Class4500，專攻蒸汽主管、分汽缸、疏水閥前切斷、設備排污管線
優勢：針對蒸汽水擊優化流道，柔性石墨填料 + 導向閥桿，開關輕便，配套蒸汽系統成套方案，廠區分支管路、換熱站大量使用。
3. 德國HANWEI（漢威）
型號：HANWEI-G800/G900 鍛鋼高溫截止閥
適配：中高壓過熱蒸汽、熱電廠、余熱鍋爐蒸汽管線
特點：整體鍛造成型，抗高溫蠕變，硬密封耐反復啟閉，適合長期連續運行工況。
4. 美國LEO（力沃）
型號：Edward 系列高溫截止閥
定位：超臨界機組、大型電站、煉化裝置高溫主蒸汽
耐溫最高 593℃，高壓力等級，全無損檢測，適用于大型重工、電力核心管線。
5. 德國卡爾（KARL）（Y 型蒸汽截止閥）
結構：Y 型流道，流阻遠低于直通截止閥
適用：大流量蒸汽輸送、蒸汽支管、換熱設備入口，減少蒸汽壓力損失，兼顧切斷與節流。
三、全廠區應用點位（按系統劃分）
1. 鍋爐系統（核心高溫高壓區）
應用位置：鍋爐出口主蒸汽管、集箱出口、過熱器進出口、鍋爐給水 + 蒸汽聯管
選型要求：高溫高壓鍛鋼截止閥（LIKTR-HS、Flowserve），Class900 以上，Stellite 硬密封，焊接連接，禁止普通鑄鐵閥。
作用：系統檢修切斷、緊急關斷，耐受啟停階段溫度劇烈變化與水擊。
2. 熱力管網 / 分汽缸系統（廠區分配）
應用位置：蒸汽總管、分汽缸進出口、車間分支蒸汽管、廠區架空 / 地埋蒸汽管道
低壓飽和蒸汽：斯派莎克鑄鋼截止閥、LIK 常規鑄鋼截止閥；
中壓過熱蒸汽：鍛鋼截止閥，法蘭連接為主，方便拆裝維護。
3. 換熱 / 用汽設備（換熱器、反應釜、干燥機、暖通）
應用位置：設備蒸汽入口切斷閥、回汽管切斷閥
工況特點：頻繁啟閉、存在冷熱交替、凝水回流
選型：中壓鑄鋼截止閥，優先帶導向閥桿款式；環保車間選用波紋管密封款，防止蒸汽泄漏。
4. 疏水、排污、放空支路（小口徑、高頻動作）
應用位置：疏水閥前端切斷、鍋爐定期排污、蒸汽管道放空閥
選型：小口徑鍛鋼截止閥，耐沖刷、耐污水混合介質，斯派莎克小口徑閥在此場景應用廣泛。
5. 蒸汽伴熱系統（低壓、密布點位）
應用位置：管道伴熱、儀表伴熱蒸汽支管
選型：低壓小型鑄鋼截止閥，體積小、開關靈活，滿足零散點位切斷需求。
四、蒸汽工況專屬選型規則
1，材質匹配
低壓飽和蒸汽（≤1.6MPa）：WCB 鑄鋼即可，禁用灰鑄鐵（水擊易破裂）；
中高壓蒸汽（2.5~10MPa）：WC6/WC9 Cr-Mo 鑄鋼；
高溫高壓（＞10MPa，＞425℃）：F11/F22/F91 鍛造 Cr-Mo 鋼。
2，密封選擇
普通蒸汽管路：金屬硬密封（Stellite 堆焊），耐沖蝕、壽命長；
室內 / 環保嚴控區域：必須選波紋管密封截止閥，徹底解決填料泄漏；
嚴禁普通四氟密封（高溫下四氟快速老化失效）。
3，結構選擇
主管道、高壓干線：直通式鍛鋼截止閥，強度高；
大流量、壓降敏感管路：Y 型截止閥，降低流阻；
高溫長管線：選用帶熱補償結構閥桿，防止熱脹卡澀。
4，連接方式
高溫高壓主干線：對焊 / 承插焊，密封性強、無泄漏隱患；
中低壓分支、需頻繁檢修點位：法蘭連接。
五、安裝與使用維護要點（蒸汽工況關鍵）
1，安裝方向：嚴格按閥體箭頭介質流向安裝，蒸汽必須低進高出，減輕閥座沖刷、緩解水擊。
2，管路預處理：安裝前徹底吹掃管道，清除焊渣、鐵銹，避免硬質顆粒劃傷密封面。,
3，啟閉操作：蒸汽閥緩慢啟閉，嚴禁猛開猛關，防止劇烈水擊損壞閥體與管路。
4，熱態緊固：首次通汽升溫后，熱態緊固法蘭、閥蓋螺栓，補償高溫產生的間隙。
5，填料維護：普通填料閥定期檢查，出現漏汽及時壓緊填料壓蓋；波紋管閥免填料維護。
6，防凍防凝：停運管道徹底排凈凝水，低溫環境做好保溫，防止閥體凍裂。
1，密封面快速磨損、內漏
原因：蒸汽帶雜質、水擊；解決：更換 Stellite 堆焊硬密封閥，管道加裝過濾器。
2，閥桿處持續漏汽
原因：普通填料高溫老化；解決：改造為波紋管密封截止閥。
3，閥門卡澀、開關不動 http://www.a9003.cn/globevalve.html
原因：高溫?zé)崤蛎洝㈤y桿銹蝕；解決：選用耐高溫導向閥桿閥門，定期加注高溫潤滑脂。
