進口低溫調節閥是適配-40℃～-196℃（深冷至超深冷）極端工況的特種自控閥門，廣泛應用于 LNG 接收站、空分裝置、液氮 / 液氧儲運、氫能預冷、低溫化工與航天科研等領域。其核心使命是在超低溫、高壓差、易燃易爆、高潔凈的嚴苛條件下，實現流量、壓力、液位的精準調控，同時杜絕冷脆、凍堵、泄漏與安全風險，是深冷工藝長周期穩定運行的關鍵設備。以下從工況特性、核心技術要求、典型場景適配要點三方面展開詳細闡述。
一、核心工況特性：四大維度的極端挑戰
（一）介質特性：高危易汽化，潔凈度要求嚴苛
低溫介質以液氮（-196℃）、液氧（-183℃）、LNG（-162℃）、液氬（-186℃）、液氫（-253℃）為主，具備四大高危屬性：
1、超低溫易汽化：汽化潛熱大、沸點極低，節流時瞬間閃蒸，體積膨脹數百倍，易引發氣蝕、沖刷、振動與噪聲，損傷閥芯閥座。
2、易燃易爆 / 強助燃：LNG（甲烷，爆炸極限 5%～15%）、液氫極易燃易爆；液氧為強助燃介質，微量油脂即可引發爆燃，零泄漏、禁油脫脂為剛性紅線。
3、高潔凈無腐蝕（多數）：介質純度高、無強腐蝕，但嚴禁水分、油脂、雜質—— 微量水在 - 160℃以下直接結冰或形成干冰，堵塞閥芯、卡澀閥桿。
4、低溫高絕緣：汽化后為低溫氣體，絕緣性強，易積聚靜電，需防靜電接地設計。
（二）溫度工況：超低溫 + 交變沖擊，冷脆風險致命
溫度區間分級明確，不同溫區對材質與結構要求差異顯著：
●常規低溫：-40℃～-100℃（淺冷，如普通制冷）；
●深冷：-100℃～-162℃（LNG、液氬）；
●超深冷：-162℃～-196℃（液氮、液氧）；
●極深冷：≤-200℃（液氫、液氦）。
核心風險為材料冷脆：普通碳鋼在 - 40℃以下韌性驟降，易脆性斷裂、裂紋擴展；奧氏體不銹鋼雖韌性較好，但需深冷處理消除殘余應力，避免低溫相變。同時，啟停、調峰時閥體在 - 196℃與常溫間反復切換，產生熱脹冷縮交變應力，易導致密封松動、焊縫開裂、內件變形。
（三）壓力工況：高壓 + 高壓差 + 波動頻繁，穩定性要求極高
壓力等級跨度大：常規 PN16～PN40（Class150～300），LNG 高壓 / 液氫工況達PN64～PN160（Class600～900），極端場景可達 PN420。
高壓差調節普遍：LNG 減壓、空分回流、液氮輸送等場景，壓差 5～20MPa，節流時介質極速汽化，強烈氣蝕與沖刷易損壞閥芯閥座。
壓力波動劇烈：儲罐進出料、汽化器負荷變化，壓力0.1～10MPa 動態波動，要求閥門抗疲勞、耐沖擊、調節穩定性強。
（四）環境與運行工況：高濕結霜、防爆、高精度、長周期

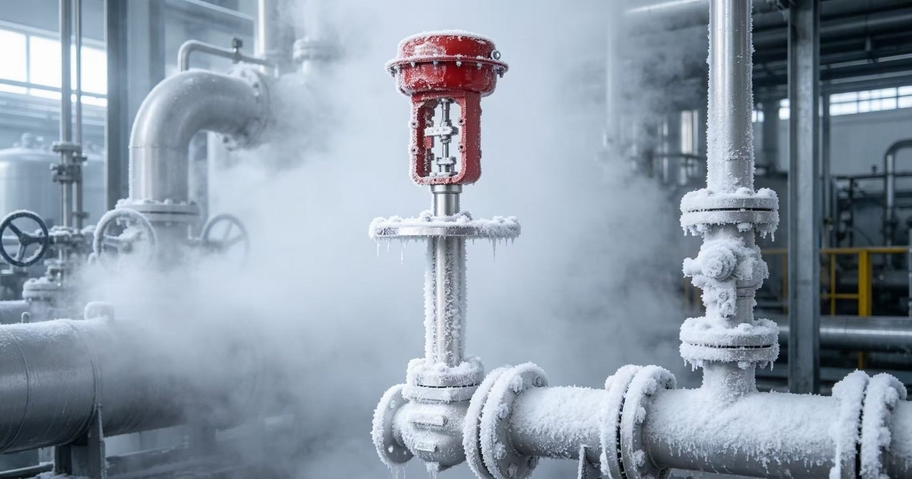

高濕結霜結冰：閥體 - 196℃，環境水汽遇冷結霜、結冰，包裹閥桿與執行器，導致卡澀、動作失靈、執行器凍裂。
危險區域防爆：LNG / 液氧 / 液氫區域為 Ex d II BT4/CT6防爆區，電氣部件需防爆、防靜電、無火花。
高精度調節需求：空分純度控制（≥99.99%）、LNG 流量配比、低溫測試腔控溫（±1℃），要求調節精度 ±1%、可調比 50:1～100:1、線性度好、無震蕩。
長周期免維護：深冷系統連續運行 8000～16000 小時，難以頻繁停機檢修，要求閥門高可靠性、長壽命、低泄漏、免維護設計。
二、核心技術要求：五大模塊的剛性標準
（一）材質技術要求：耐低溫韌性 + 深冷處理 + 無脆裂
材質是低溫閥門安全的基礎，需根據介質溫度分級嚴格選型：
1、閥體 / 閥蓋（承壓部件）
超深冷（-196℃，液氮 / 液氧）：316L/CF3M 超低碳奧氏體不銹鋼，整體鍛造，經-196℃深冷處理（液氮浸泡 2～4 小時回火穩定），低溫沖擊功≥31J（國標）/40J（國際高端），無冷脆、無裂紋。
深冷（-162℃，LNG）：304L/316L，高壓選 F316/316Ti，同樣需深冷處理。
極深冷（≤-200℃，液氫）：9Ni 鋼、Inconel 625，耐低溫沖擊、抗氫脆。
嚴禁材質：普通碳鋼、LCB（僅 - 46℃）、未深冷處理的不銹鋼、鑄鐵。
2、閥桿（核心傳動件）：首選Invar 36 鎳鐵合金（36% Ni），熱膨脹系數僅 0.6×10⁻⁶/℃，-196℃下幾乎不變形、不收縮，杜絕閥芯卡澀與密封失效；次選 316L 冷處理 + 鍍硬鉻（鍍層 0.05～0.1mm）。
3、內件（閥芯 / 閥座）：基體 316L，密封面司太立合金（Stellite 6）堆焊（厚度≥2mm），耐沖刷、抗氣蝕，低溫硬度穩定（HRC40～45）；雙導向設計，低溫無晃動、無卡澀。
4.密封件（軟密封）：超深冷（-196℃）用FFKM 全氟醚橡膠、低溫改性 PTFE，-196℃下不硬化、不脆裂、保持彈性；液氧專用禁油級 FFKM，無有機物殘留。
（二）結構技術要求：長頸冷橋阻斷 + 防氣蝕 + 無死角
結構設計核心解決冷橋凍堵、氣蝕沖刷、冷縮應力三大問題：
1、長頸閥蓋（防凍堵核心，強制要求）：-196℃（液氮 / 液氧）頸長≥300mm，-162℃（LNG）≥250mm，薄壁加長 + 空氣隔熱層，確保填料函底部溫度＞0℃，徹底阻斷冷橋，防止填料結冰、執行器凍損；可選真空絕熱夾層，日蒸發率＜0.08%，降低冷損與結露。
2、閥芯流道（防氣蝕 + 防凍堵）：高壓差（≥5MPa）采用壓力平衡式套筒 / 多級降壓結構（4～6 級節流），逐級降壓，抑制氣蝕、振動與噪聲，減少冰粒生成；常規壓差（＜5MPa）用單座流線型、全通徑、大圓角、無縮頸設計，避免節流死角，減少冰 / 干冰沉積；推薦角式結構（90° 流道），阻力小、不易積冰。
3、連接與補償（抗冷縮應力）：優先對焊（BW），低溫專用焊接工藝，焊后 100% 無損檢測（RT/UT）；法蘭選低溫長頸法蘭，密封面 RF/RTJ，配不銹鋼 + 柔性石墨低溫墊片；閥體與管道間設膨脹節 / 冷縮彎管，避免低溫收縮拉裂焊縫。
（三）密封技術要求：低溫零泄漏 + 波紋管無外漏
密封是低溫閥門安全的關鍵，需兼顧內漏控制、外漏阻斷、低溫彈性：
1、閥桿密封（核心，杜絕外漏）：強制采用金屬波紋管密封（首選）+ 石墨復合填料（輔助）雙重密封；波紋管材質 Inconel 625/316L，無縫雙壁（壁厚 0.15～0.25mm），耐 - 196℃、抗疲勞、壽命≥20000 次啟閉，實現閥桿零外漏；填料用柔性石墨 + PTFE 復合，低溫自潤滑、不硬化，配碟簧恒力預緊，自動補償冷縮 / 磨損。
2、閥芯 / 閥座密封（內漏控制）：軟密封（低壓差≤5MPa）用 FFKM / 低溫 PTFE，泄漏等級 ANSI Class VI，泄漏率≤1×10⁻⁸Pa・m³/s；硬密封（高壓差 / 頻繁啟閉）用金屬對金屬（司太立堆焊），精密研磨配對（平面度≤0.005mm），泄漏等級 ANSI Class V，泄漏率≤1×10⁻⁶Pa・m³/s；液氧 / LNG 工況要求零內漏。
3、全件禁油脫脂（液氧 / LNG 強制）：所有接觸介質部件（閥體、內件、密封、管路）嚴格脫脂（三氯乙烯 / 高純酒精清洗），無油脂、無有機物殘留，提供第三方脫脂報告；液氧工況油脂殘留≤1mg/m²。
（四）執行器與控制技術要求：防凍 + 防爆 + 精準響應
執行器需適配低溫環境，保證動作可靠、控制精準：
1、氣動執行器（主流）：DN15～DN80 用多彈簧薄膜式（響應快≤5 秒、輕巧）；DN100+/ 高壓差用活塞式（推力大 3000～8000N、抗震動）；氣源必須干燥無油壓縮空氣（露點≤-60℃液氮 /≤-40℃LNG），壓力 0.4～0.6MPa，上游配冷凍干燥 + 吸附干燥 + 3Å 分子篩過濾器，徹底除水防結冰；執行器帶低溫防護罩 + 防冷凝加熱器（24V/220V），排氣口伴熱 + 排水彎頭，防排氣結冰。
2、防爆與防護：LNG / 液氧工況防爆等級Ex d II BT4/CT6，防護等級 IP65/IP67。
3、作用方式：儲罐出口用氣開（FC，失氣關），斷氣自動切斷；循環回路用斷氣保位，防工藝波動。/4
4、智能控制附件：配智能定位器（4-20mA+HART），調節精度 ±1.5%，支持閉環控制、故障診斷、非侵入式調試；可選空氣過濾減壓器、保位閥、低溫手輪、限位開關、防爆電磁閥。
（五）制造與檢驗技術要求：全流程質控 + 低溫實測
嚴格的制造與檢驗是性能達標的保障：
制造工藝：閥體整體鍛造，無鑄造缺陷（氣孔、砂眼）；焊縫全透焊，100% 無損檢測（RT/UT/PT）；內件精密加工 + 低溫研磨，密封面粗糙度≤Ra0.8μm。
出廠檢驗（必做）：-196℃液氮浸泡 4 小時，1.5 倍公稱壓力保壓 30 分鐘，無變形、無泄漏、動作順暢；常溫 + 低溫雙工況泄漏測試，內漏 / 外漏達標（Class V/VI）；材質驗證（低溫沖擊、光譜、脫脂報告）齊全；500 次低溫啟閉循環，無卡澀、無泄漏、性能穩定

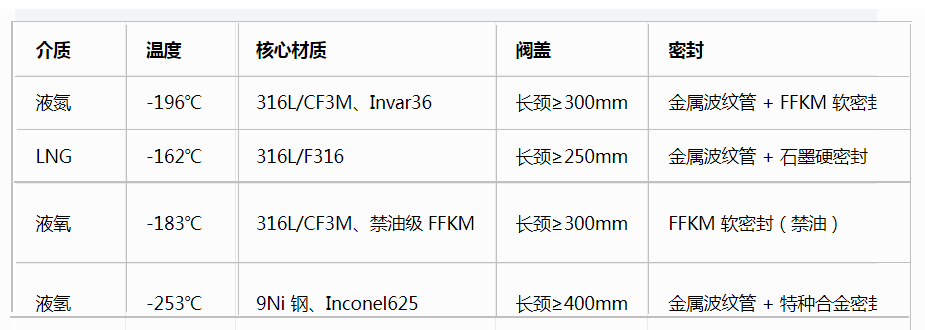

三、典型介質工況適配要點
四、總結 http://www.a9003.cn/jinkouqidongdiaojiefa.html
進口低溫調節閥的工況核心是超低溫、高壓差、易燃易爆、高潔凈，技術要求圍繞 “材質耐低溫韌性、長頸阻斷冷橋、波紋管零泄漏、干燥氣源防凍、全件禁油脫脂 ”五大核心構建，缺一不可。選型時需精準匹配介質、溫度、壓力，優先德國萊克 LIK、Emerson Fisher、Samson 等深冷專用品牌，嚴格核查材質報告、低溫沖擊報告、脫脂報告、泄漏測試報告，確保閥門在 - 196℃極端工況下長期穩定、零泄漏、無凍堵、安全可控，為深冷工藝提供可靠保障。
