連接端采用標準內螺紋接口，無需法蘭片、無需焊接作業，直接與外絲管道管件旋緊對接大幅縮短安裝工時，適配 DN8（1/4"）至 DN50（2"）中小口徑自動化管路，是小型設備集成、實驗室流體、加藥管路、氮?dú)獗Ｗo(hù)管線、導熱油支路、純水循環系統的專用自控切斷閥門。

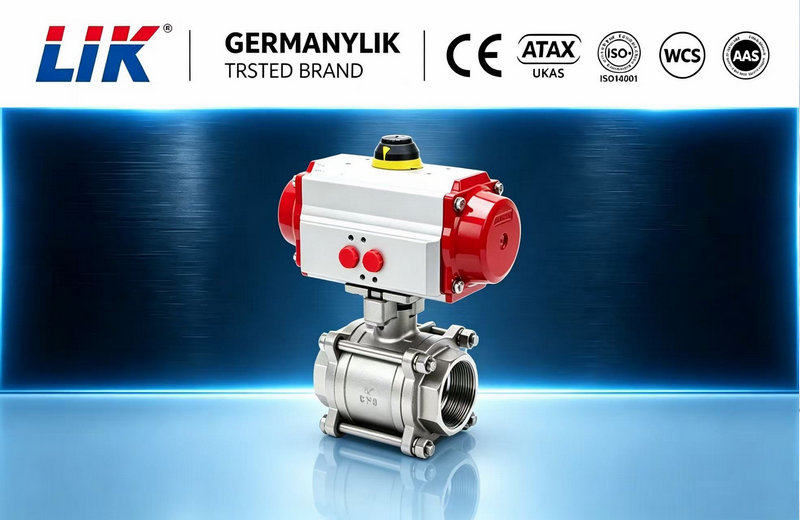

進口氣動內螺紋球閥，驅動源采用氣動角行程執行機構，閥體兩端采用NPT、G、RC、ZG等標準內螺紋連接，屬于小型切斷式自控閥門。整體結構緊湊小巧，無需法蘭、焊接，依靠螺紋直接與管道旋接密封，配套雙作用/單作用彈簧復位氣動執行器，接收壓縮空氣動力驅動球體90°旋轉，快速通斷管路介質。
產品全系采用歐美精密鑄造工藝，密封件選用進口PTFE、PEEK、硬質合金等材質，適配小口徑潔凈流體、氣體、輕質油品管路自動化開關控制，廣泛配套小型設備、儀表管線、空壓機、液壓系統、水處理、小型化工設備，是小管徑自動化管路主流自控切斷閥。
產品特點Product Features
1. 內螺紋一體式結構無法蘭笨重結構，體積小巧，占用安裝空間小，內螺紋標準齊全，現場拆裝便捷，無需焊接、法蘭墊片，降低管路施工成本。
2. 進口氣動執行機構鋁合金陽極氧化氣缸，摩擦阻力小，啟閉速度快；雙作用/單作用彈簧復位可選，斷氣自動安全復位，適配防爆、普通工況。
3. 高平臺ISO5211標準閥頂通用標準連接平臺，可任意加裝電磁閥、限位開關、定位器、手動應急手輪，配件通用性強，后期更換維護簡單。
4. 零泄漏密封設計軟密封采用進口四氟閥座，氣泡級VI級零泄漏；高溫耐磨工況可選金屬硬密封，長期使用密封性能穩定。
5. 防吹出閥桿結構閥桿底部加裝限位凸臺，內部多重PTFE+石墨復合填料，杜絕介質從閥桿外漏，高壓工況安全可靠。
技術參數technical parameters
|
公稱壓力(MPa) |
PN1.6、2.5、4.0、6.4 MPa |
|
閥體形式 |
三片式精鑄閥體、二片是精鑄閥體 |
|
連接形式 |
螺紋式、焊接式 |
|
閥芯形式 |
"O"型球形閥芯 |
|
密封填料 |
PTFE、柔性石墨 |
|
流量特性 |
近似快開型 |
|
動作范圍 |
0～90° |
|
基本誤差 |
帶定位器：小于全行程的±2% |
|
死區 |
帶定位器：小于全行程的2% |
|
可調范圍 |
250：1 |
|
配置執行機構 |
GT、AT、AR、AW系列單雙作用氣動執行器 |
|
控制方式 |
開關兩位控制、4-20mA模擬量控制 |
執行器參數Actuator parameters
|
執行器型號 |
AT、ST、AW系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |

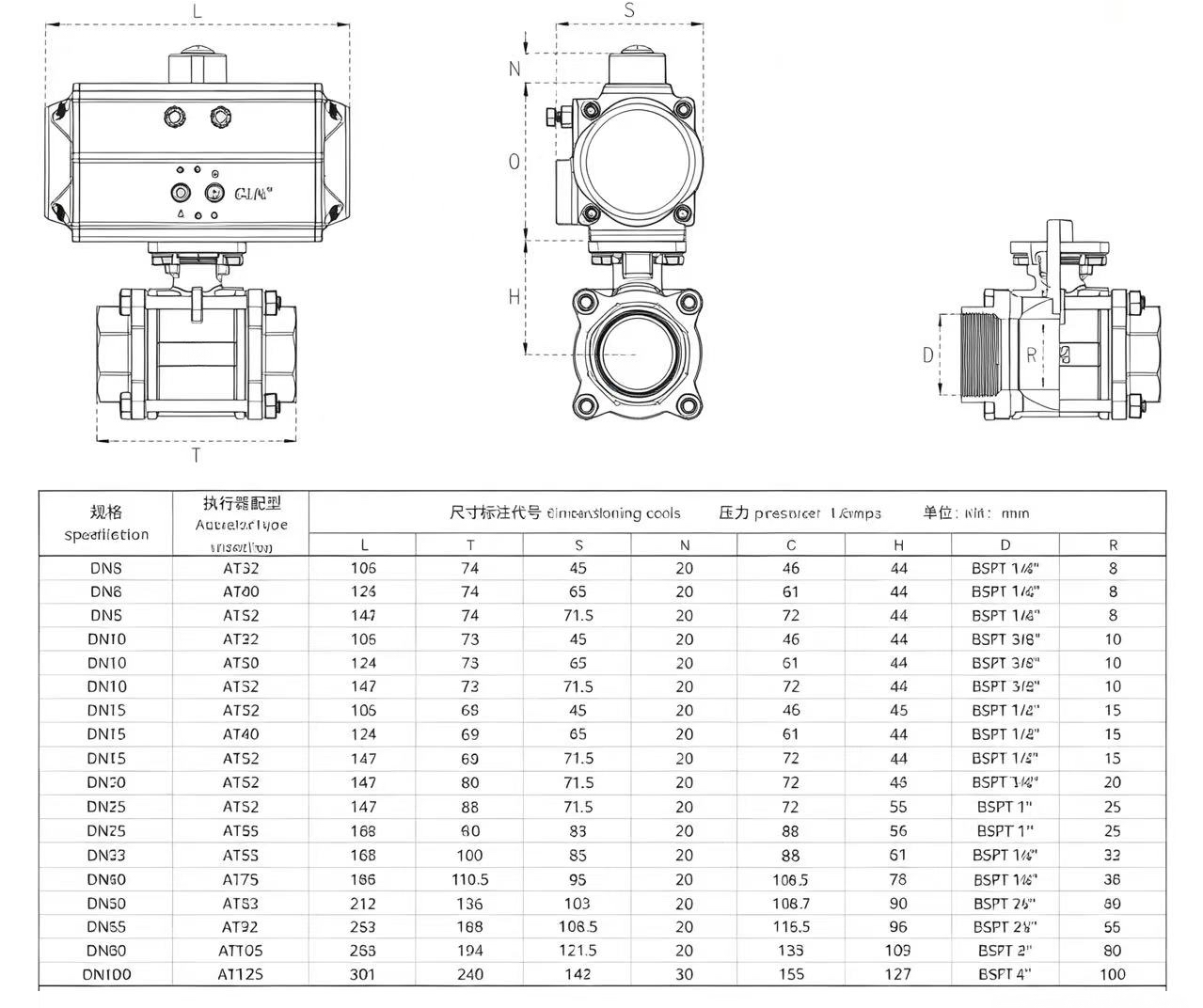

外形尺寸Overall Dimension
