德國萊克 LIK（LIK VALVE）1932 年創立于德國法蘭克福，是歐洲百年高端流體控制品牌，總部坐落于巴伐利亞布爾格豪森，擁有全產業鏈研發、鍛造、精密加工、全域檢測生產線，1995 年率先通過 DIN EN ISO9001 歐盟質量體系認證，配套 TA-Luft 低逸散、PED 承壓設備、SIL3 功能安全、API607 防火等全套國際權威認證，產品出口全球 40 余個工業國家。

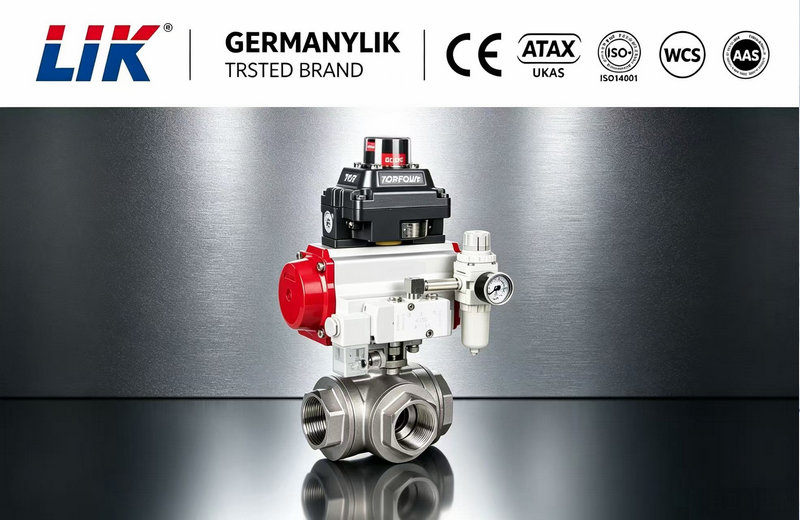

進口氣動三通內螺紋球閥是由氣動執行器與三通球閥閥體組合而成的流體控制閥門，采用內螺紋連接方式，依靠氣源驅動實現閥芯90°旋轉，完成介質的分流、合流、換向切換控制。閥體多采用進口精密鑄造工藝，密封性能優異，結構緊湊，適用于管道內氣體、液體等介質的自動化通斷與流向切換，是工業自控系統中常用的切斷、換向、分配類自控閥門。
產品特點Product Features
1. 采用三通L型/T型流向結構，可實現分流、合流、換向多種控制功能；
2. 內螺紋絲扣連接，安裝便捷，適配常規螺紋管道，拆裝維護方便；
3. 氣動驅動響應迅速，開關動作靈敏，可配套電磁閥、限位開關實現遠程自控；
4. 球體精密研磨，密封面耐磨損、耐高壓，泄漏等級低；
5. 整體結構緊湊輕巧，流阻小，流通能力大；
6. 執行器可選單作用（彈簧復位）、雙作用，滿足故障開/故障關安全需求；
工作原理working principle
1. 氣源驅動：壓縮空氣進入氣動執行器氣缸，推動活塞/齒條齒輪機構輸出扭矩，帶動閥桿旋轉90°；
2. 閥芯動作：閥桿帶動三通球體同步轉動，改變球體通孔與三個接口的連通狀態；
3. 流向控制
◦ L型三通：只能實現兩路換向，一路通、兩路交替導通；
◦ T型三通：可實現一路進兩路出（分流）、兩路進一路出（合流）；
4. 復位方式：雙作用依靠氣源正反換向實現開關；單作用依靠彈簧實現失氣自動復位（常開/常閉）；
5. 自控聯動：配套電磁閥接收電信號，切換氣路，實現閥門遠程自動開關控制。
技術參數technical parameters
|
公稱通徑 |
DN8~DN50（1/4"~2"） |
|
連接方式 |
內螺紋 NPT、G、RC 英制管螺紋 |
|
閥體材質 |
304 不銹鋼、316L 不銹鋼、黃銅 |
|
球芯材質 |
304/316 不銹鋼實心球，鏡面拋光 |
|
密封材質 |
PTFE、RPTFE、PPL、金屬硬密封（耐高溫） |
|
流道形式 |
L 型（換向）、T 型（分流合流） |
|
公稱壓力 |
PN16、PN25、PN40；美標 150LB、300LB |
|
介質溫度 |
-20℃~180℃（軟密封）；-20℃~350℃（金屬硬密封） |
|
適用介質 |
清水、壓縮空氣、潤滑油、燃油、弱酸弱堿溶液、蒸汽、稀釋化工流體 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

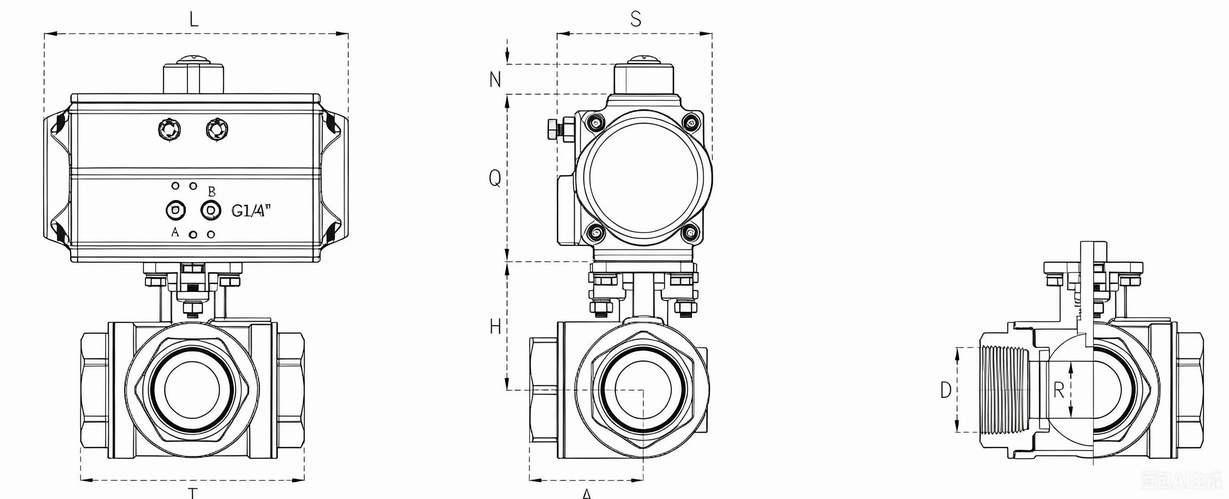

外形尺寸Overall Dimension
|
DN |
T |
H |
K |
R |
D |
|
8 |
71 |
37.5 |
35.5 |
9 |
BSPT 1/4" |
|
10 |
71 |
37.5 |
35.5 |
11 |
BSPT 3/8" |
|
15 |
71 |
37.5 |
35.5 |
12.7 |
BSPT 1/2" |
|
20 |
80 |
41 |
40 |
16 |
BSPT 3/4" |
|
25 |
87 |
50 |
43.5 |
20 |
BSPT 1" |
|
32 |
114 |
58 |
57 |
25 |
BSPT 1-1/4" |
|
40 |
130 |
72 |
65 |
32 |
BSPT 1-1/2" |
|
50 |
144 |
80 |
72 |
38 |
BSPT 2" |
|
65 |
187 |
98 |
93.5 |
49 |
BSPT 2-1/2" |
|
80 |
206 |
109 |
103 |
63.7 |
BSPT 3" |
