進口氣動高壓三通球閥為集成式高壓三通流向切換閥門，采用一體式精密鍛造閥體+鋁合金氣動執行器組合而成，專為高壓氣、液壓、油品、純水、弱腐蝕介質的三路通斷、換向、分流、合流工況設計。整體結構緊湊、流道通暢無滯留死角，采用高耐壓球體密封結構，最高耐壓可達32.0MPa，區別于普通低壓三通球閥，可滿足液壓系統、高壓氣源、高壓清洗、油氣輸送等嚴苛高壓場景；L型/T型兩種流道可選，搭配雙作用/單作用彈簧復位氣動執行器，可實現遠程電控氣控快速換向啟閉，是高壓管路多路介質切換的核心自控閥門。
產品特點Product Features
1. 超高耐壓本體：閥體采用304/316不銹鋼整體鍛壓成型，壁厚均勻無砂眼氣孔，額定耐壓32.0MPa，耐高壓沖擊、抗瞬時水錘，長期高壓工況不變形、不滲漏；
2. 三通雙向換向結構：支持L型（兩路通斷切換）、T型（三路分流合流）兩種流道，可實現一進兩出、兩進一出、管路換向循環多種流通模式；
3. 低扭矩啟閉設計：精密研磨實心不銹鋼球體+高耐磨PTFE閥座，摩擦系數極低，小扭矩即可輕松開關，搭配輕型氣動執行器即可快速啟閉，開關時間0.3~1s；
4. 全介質兼容密封：標配PTFE聚四氟乙烯閥座，可選PEEK聚醚醚酮耐高溫高壓閥座；O型圈標配NBR丁腈橡膠，可升級VITON氟橡膠，適配油品、壓縮空氣、水、乙二醇、弱酸堿介質；
5. 一體式免支架裝配：執行器與閥體直連支架結構，無中間連接件，同軸度高，長期使用不會出現閥桿偏心、外漏問題，安裝體積小，節省管路安裝空間；
技術參數technical parameters
|
公稱通徑 |
DN8~DN50（1/4"~2"） |
|
額定工作壓力 |
32.0MPa |
|
閥體材質 |
SUS304 / SUS316不銹鋼鍛件 |
|
球體/閥桿材質 |
SUS304/SUS316不銹鋼實心球、2Cr13調質閥桿 |
|
閥座密封 |
標準PTFE（-20~180℃）；可選PEEK（-20~260℃高溫高壓） |
|
閥桿密封 |
NBR丁腈橡膠（油品、空氣）、VITON氟橡膠（高溫、油氣、弱腐蝕介質） |
|
流通型式 |
L型（90°換向，二通切換）、T型（180°三通分流合流） |
|
適用介質 |
壓縮空氣、液壓油、高壓純水、防凍液、柴油、煤油、弱酸堿水溶液 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

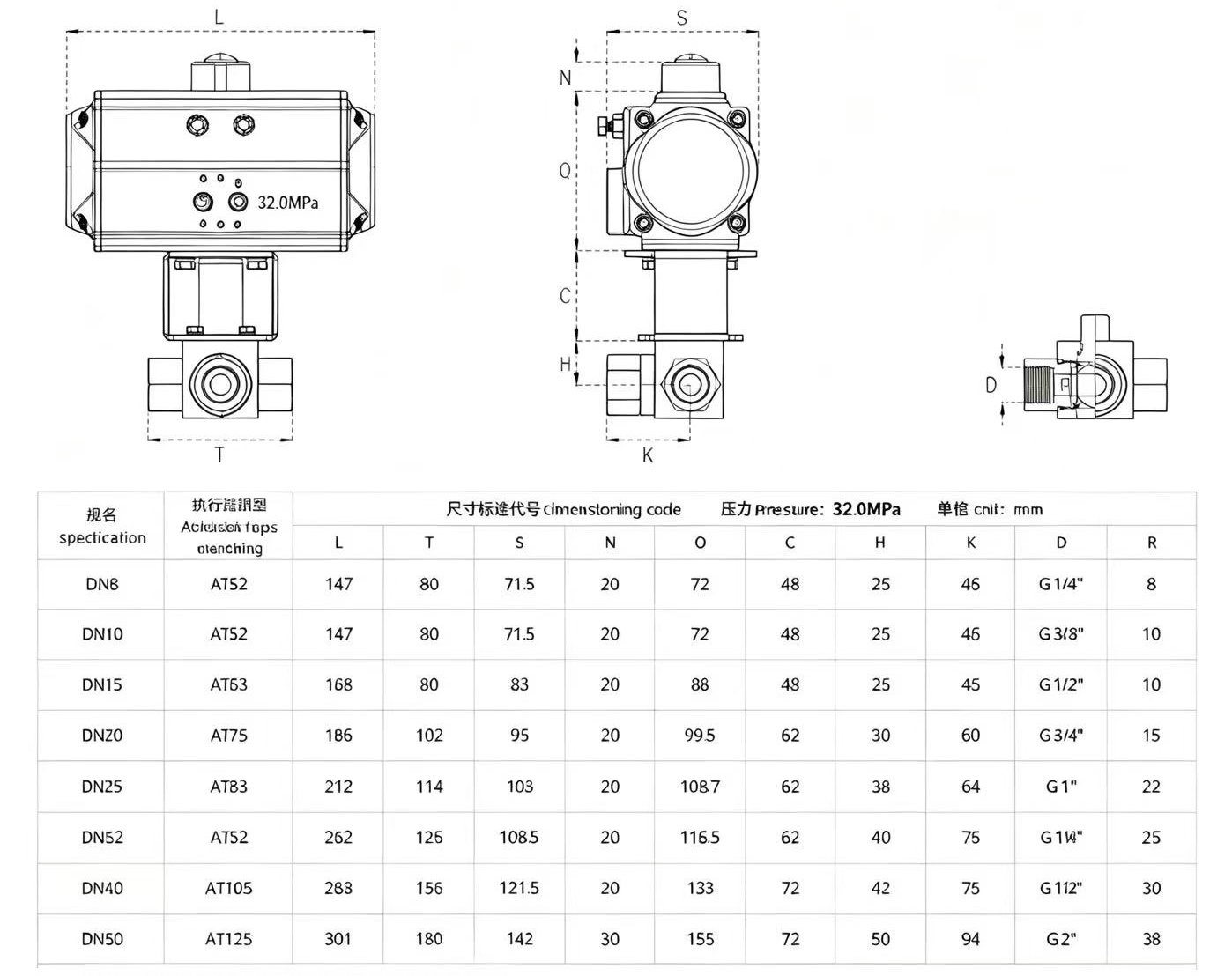

外形尺寸Overall Dimension

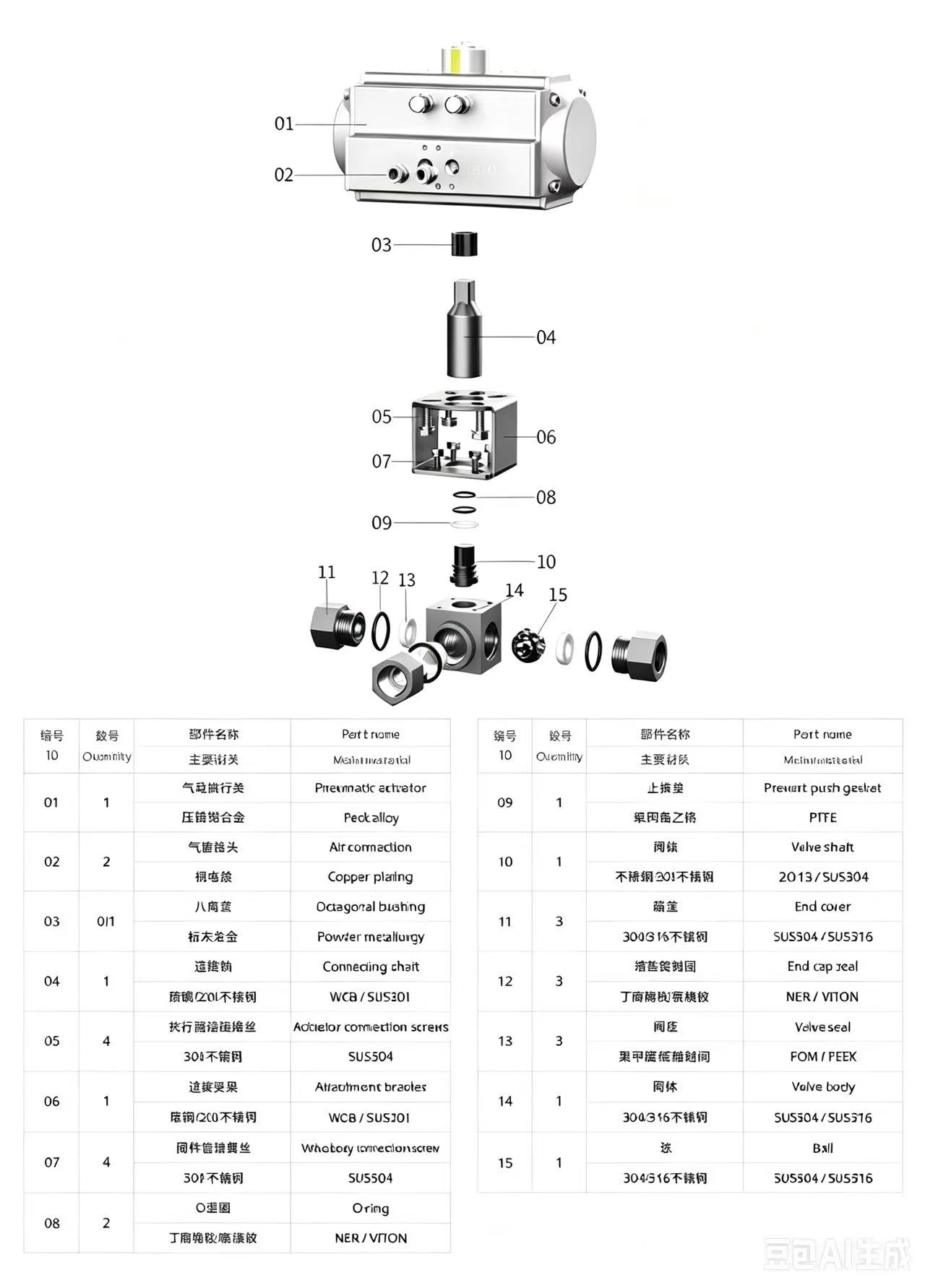

主要部件材料Main component materials
