該閥門核心創新在于三重偏心幾何設計：閥桿軸線偏離蝶板密封面中心（第一偏）、閥桿軸線偏離閥體流道中心（第二偏）、蝶板密封面圓錐軸線與閥體流道中心線呈偏心角（第三偏）。啟閉過程中密封面全程無摩擦接觸，關閉時形成 “越關越緊” 的楔形密封力，配合堆焊司太立（Stellite）合金的金屬硬密封副，實現雙向零泄漏，泄漏率遠優于 API 598、ISO 5753 國際高級別密封標準。
閥體采用德國 DIN 標準整體鑄造工藝，材質涵蓋碳鋼、不銹鋼、鉻鉬鋼、雙相鋼等，可適配 - 40℃～650℃寬溫域工況（合金定制款可達 800℃）；氣動執行機構采用鋁合金陽極氧化材質，輕量化設計且耐腐蝕，防護等級 IP65，可選防爆 Exd II BT4/CT6 配置，適配易燃易爆、戶外露天等復雜環境。整體結構緊湊、重量輕（比同口徑閘閥輕 30%～50%）、流阻小、流通能力大，可任意方向安裝，無需區分介質流向，廣泛適配蒸汽、高溫導熱油、煙氣、煤氣、污水、海水、酸堿腐蝕介質及含顆粒粉塵介質，是嚴苛工業管路系統的 “全能型” 流體控制閥門。
進口氣動三偏心蝶閥是由氣動執行器和三偏心金屬硬密封法蘭蝶閥組成，安裝對應的閥門附件可以用來切斷和調節的場合使用，例如：配電磁閥換向閥、限位開關等用在開關和切斷的場合，配閥門定位器，給出模擬量控制信號4-20mA，可以控制閥門開度大小，來實現調節管道壓力、流量、溫度的大小。
氣動三偏心蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該電動閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降
很小，故具有較好的流量控制特性。氣動三偏心蝶閥適用于食品、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
產品特點Product Features
三偏心無摩擦密封：?jiǎn)㈤]過程蝶板與閥座幾乎無磨損，關閉時 “越關越緊”，雙向密封零泄漏，密封壽命遠超普通蝶閥。
金屬硬密封耐高溫：密封面堆焊鈷基硬質合金（HRC≥55），適用溫度 - 196℃～650℃，可長期用于蒸汽、高溫導熱油等介質。
氣動執行高效穩定：配進口 AT 系列氣動執行器，雙作用 / 單作用（彈簧復位）可選，IP65 防護，5～10 秒快速開關，支持 4～20mA 信號調節，帶手動應急操作。
結構緊湊流阻小：長度短、重量輕，流通能力大，流阻系數僅為閘閥的 1/3，節能顯著。
材質適配性強：閥體可選 WCB、304、316、雙相鋼等，密封件配不銹鋼 + 石墨多層次復合環，適配水、蒸汽、天然氣、酸堿及含顆粒介質。
技術參數Technical Specifications
|
公稱壓力 MPa |
0.6、1.0、1.6、2.5 |
|
連接方式 |
法蘭式、對夾式 |
|
動作范圍 |
0～90° |
|
密封形式 |
金屬密封 |
|
執行器型號 |
GT、AT、AW系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構、雙作用執行機構 |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
主要零件材料Main component materials
|
零件名稱 |
材料 |
|
閥體 |
鑄鐵、不銹鋼、鉻鉬鋼、合金鋼 |
|
蝶板 |
鑄鋼、合金鋼、不銹鋼、鉻鉬鋼 |
|
密封圈 |
不銹鋼與石棉板組合成多層次 |
|
閥桿 |
2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
|
填料 |
O型圈、柔性石墨 |

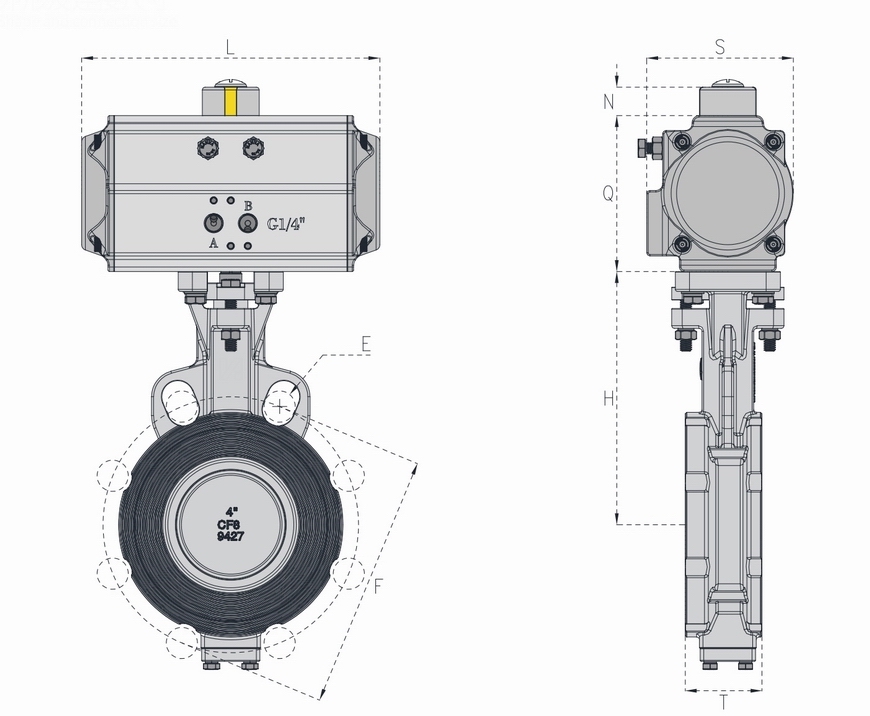

外形尺寸Overall Dimension
|
DN |
K |
H |
T |
M |
D |
|
50 |
65 |
138 |
43 |
125 |
40 |
|
65 |
75 |
148 |
46 |
145 |
60 |
|
80 |
82 |
168 |
46 |
160 |
76 |
|
100 |
92 |
180 |
52 |
180 |
95 |
|
125 |
115 |
202 |
56 |
210 |
115 |
|
150 |
126 |
225 |
56 |
240 |
142 |
|
200 |
165 |
265 |
64 |
295 |
189 |
|
250 |
235 |
315 |
71 |
355 |
238 |
|
300 |
258 |
342 |
78 |
410 |
282 |
|
350 |
295 |
375 |
92 |
470 |
318 |
|
400 |
315 |
410 |
102 |
525 |
365 |
|
450 |
370 |
442 |
114 |
585 |
415 |
|
500 |
398 |
458 |
127 |
650 |
458 |
|
600 |
475 |
558 |
154 |
770 |
550 |
