該產品公稱通徑覆蓋DN50～DN2000（2"～80"），支持定制 DN25～DN3000 超大口徑；公稱壓力涵蓋PN16～PN63、Class150～Class600，最高耐受 6.3MPa 高壓；適用溫度范圍 **-40℃～650℃，高溫定制款可達 800℃，低溫定制款適配 - 196℃ LNG 液化天然氣工況；連接方式包含法蘭式、對夾式、焊接式 **，適配不同管路安裝需求；控制方式分為開關型（雙作用 / 單作用彈簧復位）、調節型（4-20mA 智能控制）、防爆型（Exd II BT4/CT6），可無縫對接工業 DCS 自動化控制系統，廣泛應用于石油化工、電力熱電、冶金鋼鐵、環保水處理、能源天然氣、暖通供熱等行業，是高溫蒸汽、煙氣、高爐煤氣、酸堿腐蝕介質、含顆粒粉塵介質、粘稠介質管路的核心控制設備，兼具 “截斷、調節、換向、緊急切斷” 四大功能，是嚴苛工況下替代閘閥、截止閥、球閥的理想節能型閥門。
進口氣動硬密封蝶閥是一種采用金屬對金屬硬密封結構、以氣動執行器為驅動的高性能工業閥門，核心用于高溫、高壓、強腐蝕或含顆粒介質工況下的流體通斷與調節。主流為三偏心結構，蝶板 90° 旋轉實現開關，密封面采用不銹鋼、鈷基合金或司太立（Stellite）涂層，具備零泄漏、耐磨損、耐高溫等優勢，適配嚴苛工業管道自動化控制需求。
產品特點Product features
金屬硬密封，零泄漏：密封面采用金屬材質（如 316 不銹鋼、Stellite 合金），高溫高壓下仍能保持密封性能，可達 API 598 零泄漏標準。
三偏心設計，低磨損：三個偏心距使蝶板開啟瞬間密封面分離、關閉時逐步壓緊，避免滑動摩擦，延長使用壽命。
耐高溫高壓，適應性強：工作溫度 - 40℃至 550℃，壓力等級 PN10~PN40（Class 150~300），可耐受含顆粒、強腐蝕介質。
氣動驅動，快速自控：配鋁合金氣動執行器，90° 旋轉啟閉（5~10 秒），支持 4~20mA 信號調節，帶手動應急操作。
雙向承壓，密封可靠：獨特閥座設計，正反向承壓均可達 1.1 倍公稱壓力，壓力越大密封效果越好。
結構緊湊，維護簡便：體積小、重量輕，對夾 / 法蘭連接；閥座可在線更換，降低維護成本
技術參數Technical Specifications
|
公稱通徑DN(mm) |
DN50～1000mm |
|
公稱壓力(MPa) |
PN1.0、1.6、2.5MPa |
|
閥體形式 |
直通鑄造閥體 |
|
連接形式 |
法蘭式、對夾式 |
|
閥芯形式 |
蝶板式 |
|
密封填料 |
柔性石墨、聚四氟乙烯 |
|
流量特性 |
近似等百分比、直線性 |
|
動作范圍 |
0～90° |
|
泄露量Q |
符合ANSI B16.104 IV級標準 |
|
適用溫度 |
硬密封≤450℃ |
|
基本誤差 |
帶定位器：小于全行程的±2% |
|
回差 |
帶定位器：小于全行程的2% |
|
可調范圍 |
50：1 |
|
配置執行機構 |
GT、AT、AR、AW系列單雙作用氣動執行器 |
|
控制方式 |
開關兩位控制、4-20mA模擬量控制 |

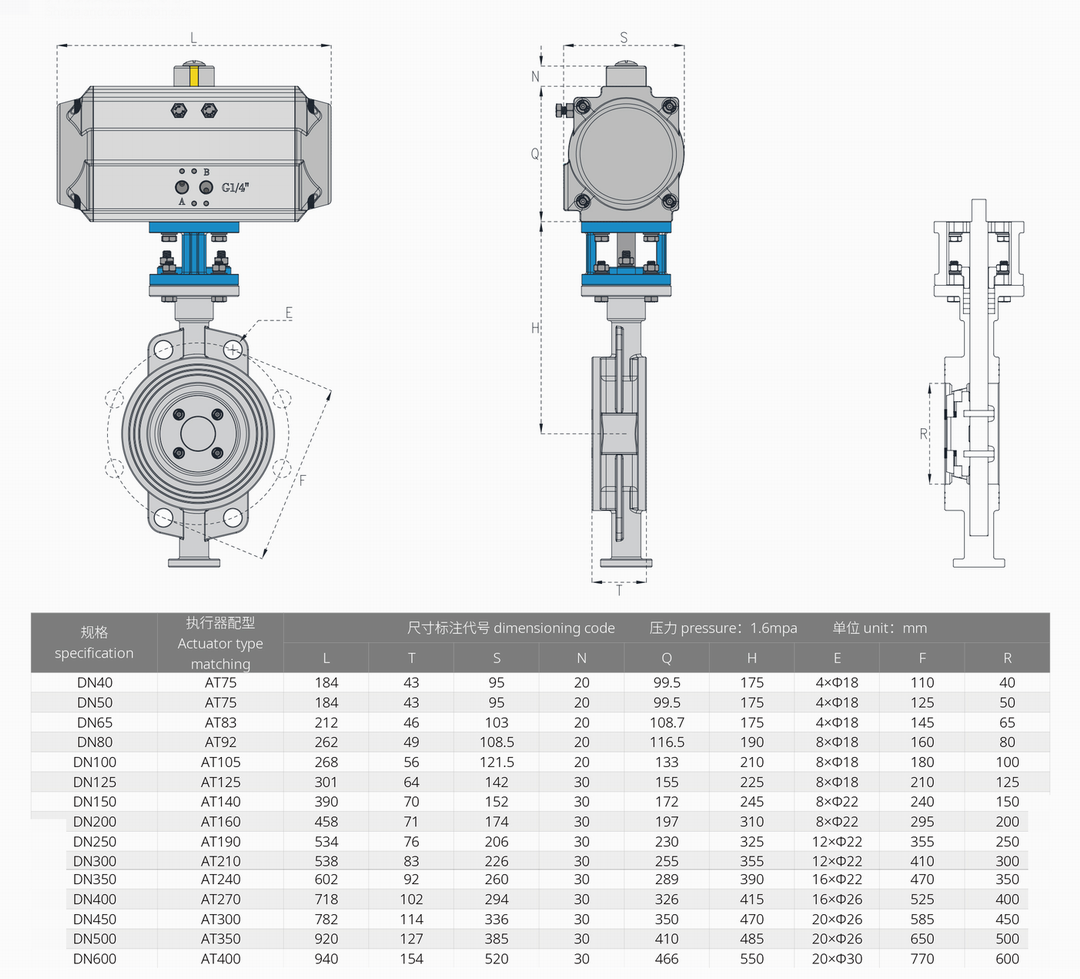

外形尺寸Overall Dimension

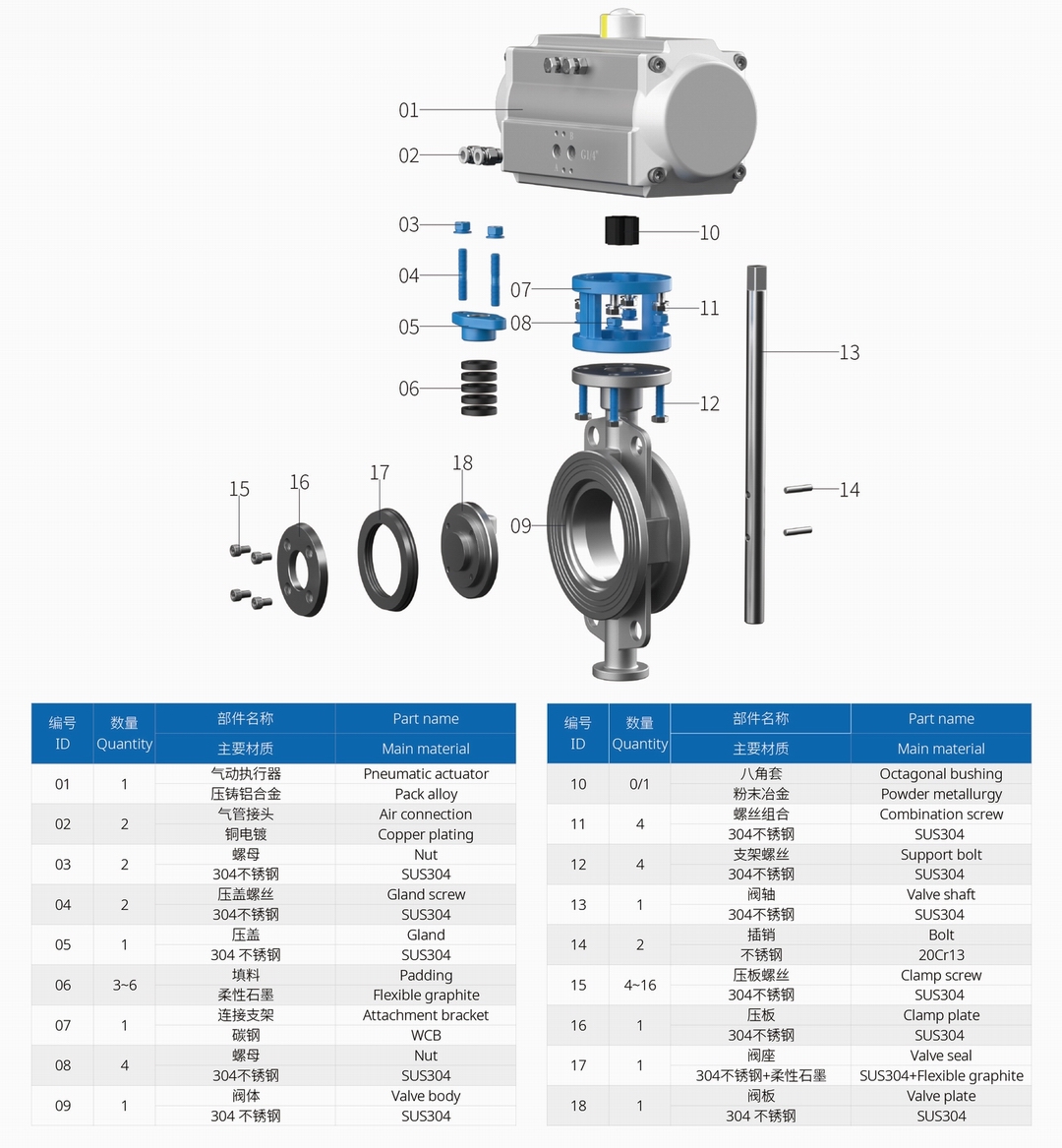

主要零部件材質Material of main parts
