在蒸汽疏水領域，萊克 LIK 是單閥座杠桿浮球式疏水閥的技術開創者與行業標桿，憑借獨創的 SCCV 密封技術、高精度杠桿傳動系統與全工況適配設計，成為石油化工、電力能源、冶金鋼鐵、食品制藥等高端工業場景的首選品牌，市場占有率連續 15 年位居全球前三，是工業蒸汽系統節能降耗的核心供應商。
1.2 產品核心定義
德國萊克 LIK 進口單閥座杠桿浮球式疏水閥（型號：LIKTR-HS/FT44H 系列），屬于機械型蒸汽疏水閥的高端旗艦品類，專為工業蒸汽系統 “連續排飽和凝結水、嚴密阻汽、快速排空氣、高背壓回水” 四大核心需求研發。產品采用單閥座密封 + 杠桿浮球傳動經典結構，依靠凝結水液位變化驅動不銹鋼浮球升降，通過精密杠桿力矩放大機構控制閥芯啟閉，全程自動運行無需人工干預，可在壓力 0.01MPa～4.0MPa、溫度 - 20℃～425℃的極端工況下穩定工作，實現 “零過冷度排水、零蒸汽泄漏、零氣堵汽鎖” 的卓越性能，是工業蒸汽系統凝結水回收、節能增效的核心自控閥門。
產品特點Product features
✅ 單閥座靈敏密封：閥芯行程短、響應快；閥座水下布置，水封阻汽，泄漏率極低。
✅ 自動排氣，防氣堵 / 汽鎖：內置熱靜力排空閥，啟動時快速排空氣，正常運行時自動關閉，縮短預熱時間。
✅ 壓力波動適應性強：工作壓力范圍寬（0.01MPa 起），不受壓力 / 溫度 / 流量波動影響，運行穩定。
✅ 高背壓能力：最高背壓率≥85%，適配凝結水回收系統，節能顯著。
✅ 長壽命易維護：核心部件（浮球、閥座、閥芯）采用不銹鋼，耐磨耐腐蝕；全組件集成閥蓋，免拆管道即可
技術參數Technical Specifications
|
公稱通徑 |
DN15～DN100（1/2″～4″） |
|
公稱壓力 |
PN16、PN25、PN40；Class150、Class300 |
|
最高工作壓力 |
0.01～4.0MPa |
|
適用介質溫度 |
-20℃～425℃ |
|
閥體材質 |
WCB 碳鋼、304 不銹鋼、316L 不銹鋼 |
|
內件材質 |
304/316L 不銹鋼（浮球、杠桿、閥芯、閥座） |
|
連接方式 |
內螺紋、法蘭、承插焊 |
|
背壓率 |
≥85% |
|
排水特性 |
飽和水連續排放、零過冷度 |
|
密封方式 |
金屬硬密封 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

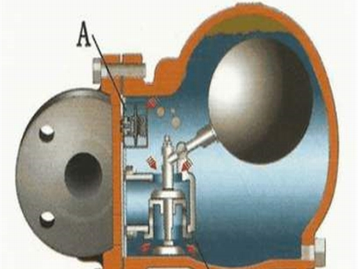

工作原理working principle
核心基于浮力 + 杠桿傳動，分三階段循環：
1，啟動排氣：系統初始充滿空氣，浮球低位，閥芯開啟；內置排氣裝置快速排空氣，防止氣鎖。
2，正常排水：凝結水進入閥體，液位上升，浮球上浮帶動杠桿開閥排水；液位下降時浮球回落，閥芯關小，連續自動排水。,
3，阻汽密封：蒸汽竄入時，浮球浮力驟增，閥芯快速關閉，水封阻斷蒸汽；蒸汽冷凝后恢復排水

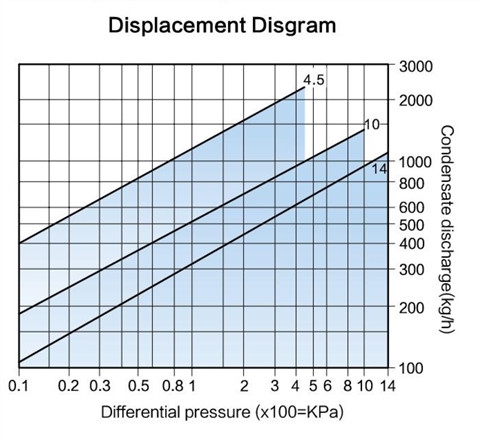

排量圖Displacement diagram
上圖中的冷凝水排量是基于飽和溫度下的，在蒸汽設備剛開機狀態時冷凝水為冷態，疏水閥內部熱靜力排空氣閥打開可額外增加冷凝水的排量。
冷機氣動額外增加的排量
PMX 4.5bar：700kg/h；PMX 10bar：1300kg/h；PMX 14bar：1600kg/h

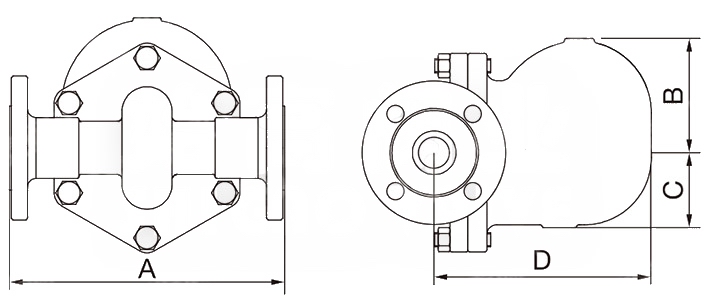

外形尺寸Overall Dimension
|
DN |
A |
B |
C |
D |
|
32 |
270 |
115 |
75.5 |
225 |
|
40 |
270 |
115 |
75.5 |
225 |
|
50 |
270 |
115 |
75.5 |
225 |
|
65 |
270 |
115 |
75.5 |
225 |
安裝方法Installation method
✅方向：閥體箭頭與流向一致（進口→出口）。
✅位置：可水平 / 垂直安裝（垂直時出口向下）；避免倒置。
✅前置過濾：入口必裝60–100 目過濾器，防雜質卡澀圓盤。
✅排污管：出口接排污管，避免背壓過高（≤50% 進口壓力）；長排污管需通大氣。
✅保溫：低溫環境需保溫，防止閥上腔過快冷凝導致頻繁啟閉。
✅維護空間：預留拆卸空間，便于檢查 / 更換圓盤。
✅嚴禁并聯：多疏水閥應獨立安裝，避免相互干擾。
廠家直供Factory direct supply
✅ 原裝正品：德國萊克 LIK 原廠直供，全系列產品可提供原產地證明與質量檢測報告。
✅ 規格齊全：常規口徑現貨庫存，特殊材質 / 壓力等級可定制，快速交貨。
✅ 價格優勢：廠家直供無中間商，批量采購可享階梯優惠，性價比高。
✅ 售后保障：提供 18 個月質保期，專業技術團隊全程指導安裝調試，24 小時響應售后問題
