產品特點Product features
✅輕量化設計：UPVC 密度約為鑄鐵的 1/10，閥體重量輕，安裝便捷、成本低。
✅衛生無毒：符合食品級標準，適用于純水、飲用水及食品制藥管路。
✅密封可靠：雙向密封設計，搭配 EPDM/PTFE 密封件，實現零泄漏。
✅啟閉迅速：氣動驅動 90° 旋轉，開關時間短，適配頻繁啟閉場景。
✅維護簡便：結構簡單、易拆卸，無需潤滑，使用壽命長。
✅安全阻燃：UPVC 不燃、不助燃，無消防隱患
工作原理working principle
1，氣動執行器：壓縮空氣進入氣缸，推動活塞 / 齒條運動，轉化為90° 旋轉力矩，驅動閥桿與蝶板同步轉動。
2，開關過程：
開啟：執行器驅動蝶板旋轉 90°，蝶板與管路平行，介質直通、阻力小。
關閉：蝶板反向旋轉 90°，蝶板密封圈與閥座壓緊，阻斷介質，雙向密封防泄漏。
3，調節模式：配電氣定位器，通過 4-20mA 信號控制蝶板角度，實現流量精準調節。
技術參數Technical Specifications
|
公稱通徑 |
DN50–DN2000 |
|
公稱壓力 |
PN1.0MPa（10bar），PN1.6MPa（16bar）可選 |
|
閥體材質 |
UPVC（標準）、CPVC（耐高溫）、PPH（耐強腐蝕） |
|
蝶板材質 |
UPVC/CPVC（與閥體同材質） |
|
閥座密封 |
EPDM（-10℃~+80℃，弱酸堿 / 熱水）、NBR（-20℃~+60℃，耐油）、PTFE（-30℃~+120℃，強腐蝕 |
|
閥桿材質 |
304/316 不銹鋼（防腐蝕、防變形） |
|
介質溫度 |
UPVC：0℃~+60℃；CPVC：-20℃~+90℃ |
|
適用介質 |
純水、污水、海水、酸堿溶液、化學溶劑、食品藥液 |
|
連接方式 |
對夾式（ISO5211 標準） |
|
氣源壓力 |
0.4~0.6MPa（標準） |
|
執行器類型 |
雙作用（開關）、單作用（彈簧復位，故障安全） |
|
防護等級 |
IP65（防塵防水） |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

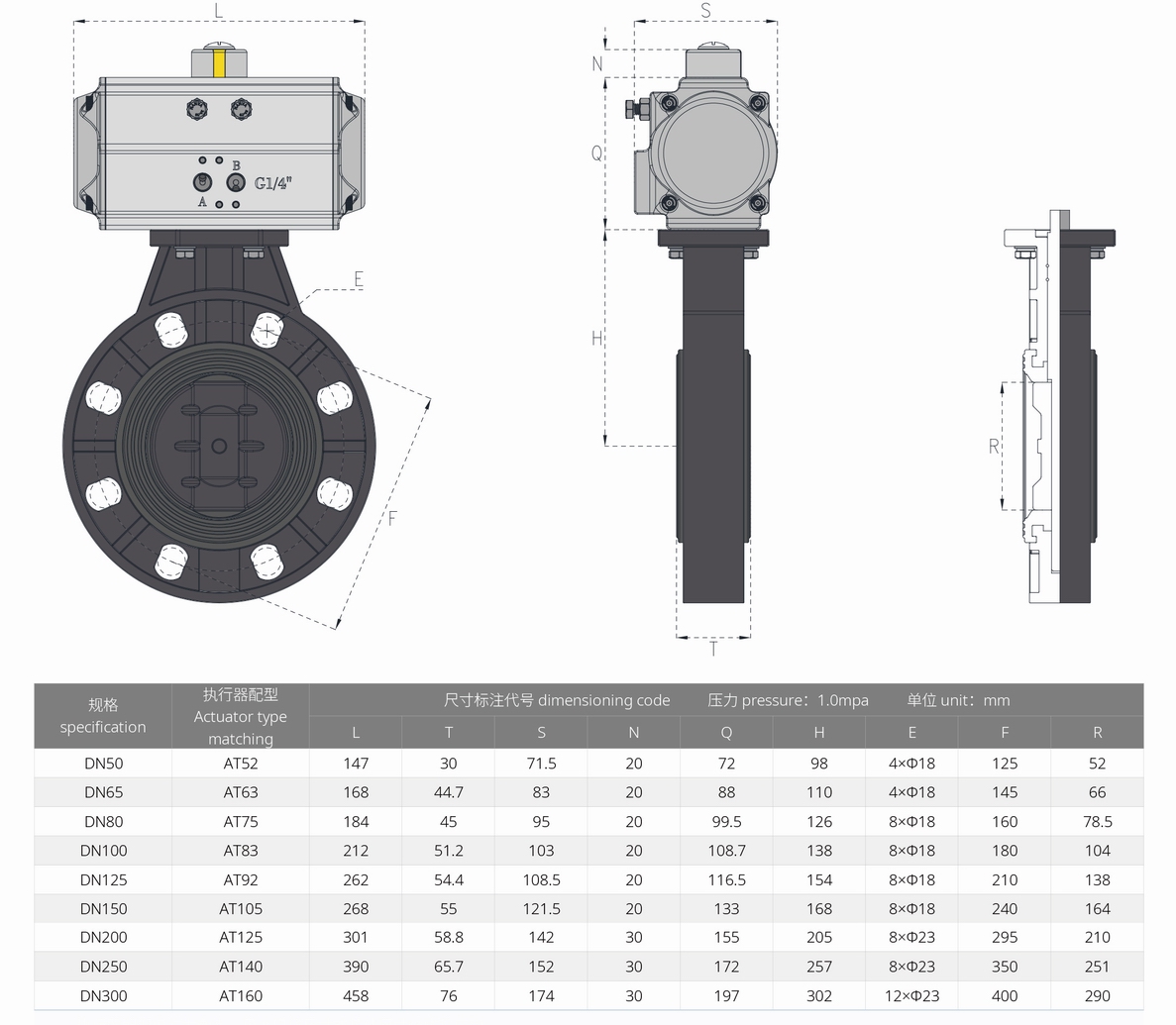

外形尺寸Overall Dimension

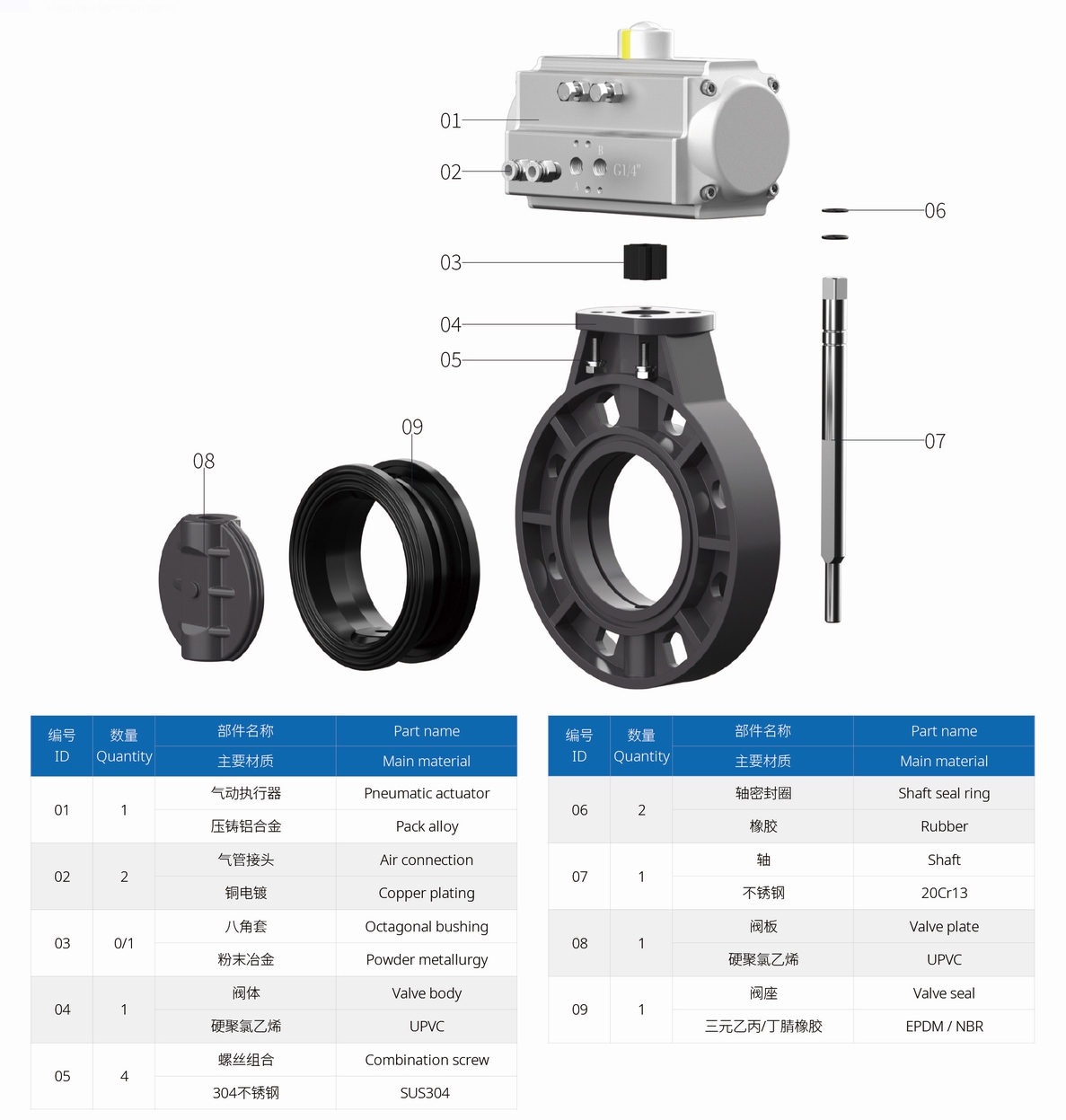

主要零部件材質Material of main parts
