無源干接點 = 閥內置微動開關，觸點本身不帶電壓，僅實現通斷，PLC DI 模塊需要外部 DC24V 構成檢測回路
兩種出線形式：
1、3 根反饋線：COM 公共端、NO 常開、NC 常閉（最常用，可同時采集開到位 / 關到位）
2 、根反饋線：單觸點，僅一路狀態反饋**
> 另外 2 根是**電磁閥驅動線圈控制線（動力回路，和反饋回路相互獨立，嚴禁混接）**
> 線圈回路：PLC 輸出 Y 點控制電磁閥通電 / 斷電；
> 反饋回路：無源觸點接入 PLC 數字量輸入 DI 點，讀取閥芯實際位置，**兩條回路電氣隔離

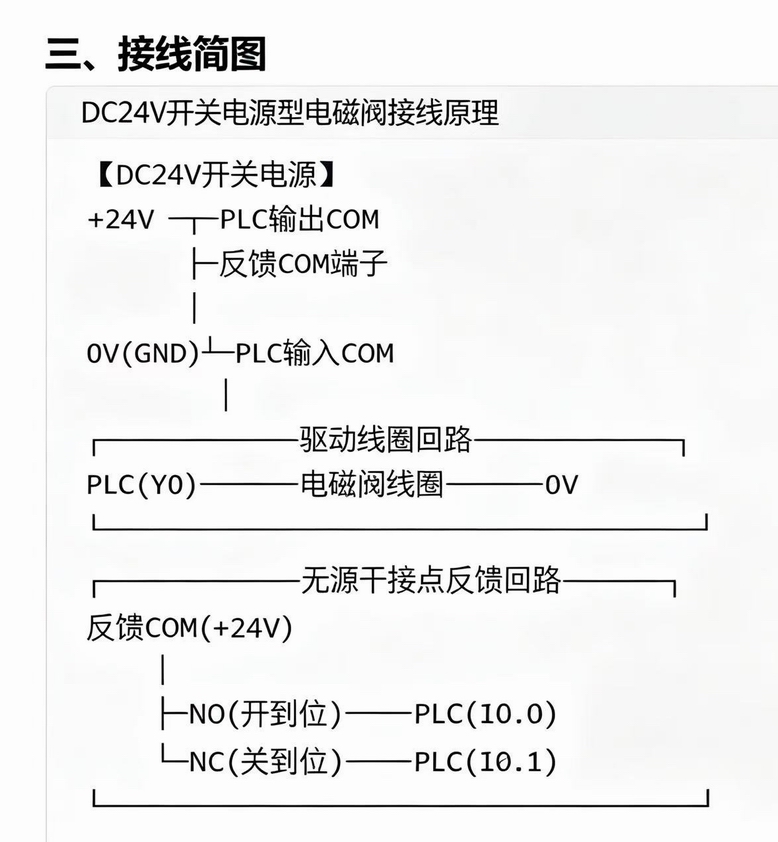

二、文字版接線示意圖（DC24V 漏型 PLC，國內西門子 / 三菱主流）
✅回路 1：PLC 控制電磁閥線圈（驅動回路）
DC24V 電源 + 24V → PLC 輸出 COM 端
PLC 輸出點 Y0 → 電磁閥線圈一端電磁閥線圈另一端 → DC24V 0V (GND)
> 直流電磁閥建議線圈并聯續流二極管吸收反向電動勢，保護 PLC 晶體管輸出；AC220V 線圈建議增加中間繼電器隔離驅動
✅回路 2：三線無源干接點反饋（COM+NO+NC，推薦）
PLC DI 輸入公共端 COM 接 DC24V‑0V
電源 + 24V → 電磁閥反饋 COM 公共端電磁閥反饋 NO（開到位觸點）→ PLC 輸入 I0.0
電磁閥反饋 NC（關到位觸點）→ PLC 輸入 I0.1
**動作邏輯（常閉型電磁閥）
線圈得電，閥門打開 → COM 與 NO 導通，I0.0=ON（開到位信號）
線圈失電，閥門關閉 → COM 與 NC 導通，I0.1=ON（關到位信號）
✅回路 3：兩線單點無源反饋（僅一路信號）
電源 + 24V 接反饋其中一根線，另一根接入 PLC DI 點 I0.0；PLC DI COM 接 0V
閥門到位時觸點閉合，I0.0 導通收到信號，只能采集單狀態（僅開到位或僅關到位）
> ⚠️重要提醒：干接點無極性，不分正負；但不要把電磁閥驅動電源線接到反饋觸點上！
四、常見端子標識（進口 LIK 等品牌插頭式）
1、1、2：電磁閥線圈（電源驅動）
2、3# COM，4# NO，5# NC：閥位無源反饋干接點
五、現場調試與注意事項
1、無源干接點嚴禁直接接入有源傳感器回路，觸點只是開關，必須由 PLC 側提供 24V 檢測電源；
2、先導式信號反饋電磁閥必須在額定工作壓力下測試，無介質壓力時閥芯無法到位，反饋信號不準；
3、動力電纜與反饋信號電纜分開走線，避免干擾；使用屏蔽線，單端接地；
4、接線完成手動通斷測試，確認 PLC 采集狀態和閥門實際位置一致；
5、若為源型輸入 PLC，將 24V 與 0V 對調，DI 公共端接 + 24V，觸點一端接 0V 即可。
六、中英對照簡短說明（產品樣本可用）
無源干接點信號反饋 Dry contact signal feedback
反饋端子 COM / NO / NC Feedback terminals COM / NO / NC
PLC 數字量輸入 PLC digital input (DI)
PLC 數字量輸出 PLC digital output (DO)
DC24V 控制回路 DC24V control circuit
閥位位置反饋 Valve position feedback
電氣隔離，驅動回路與信號回路獨立 Electrically isolated, drive circuit independent from signal circuit
