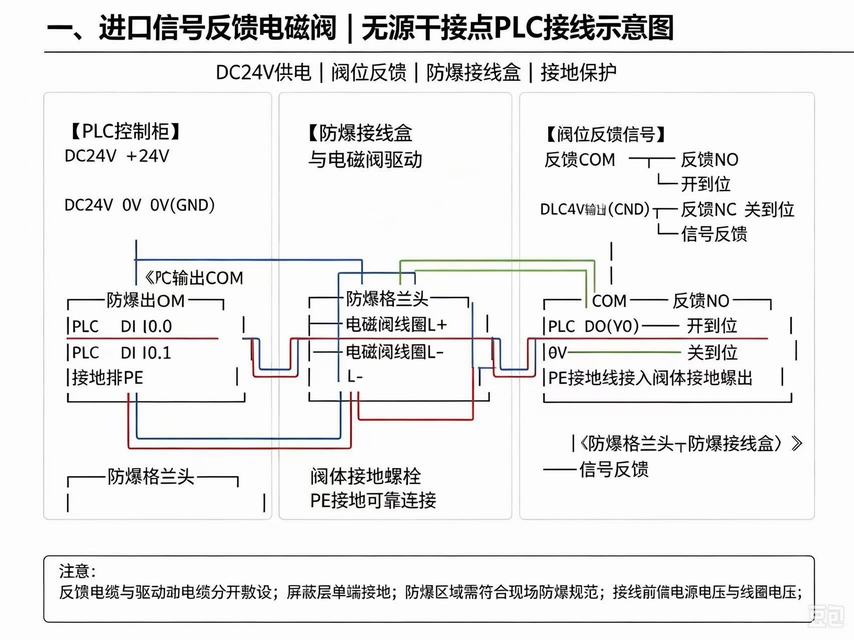

> 適用：Ex‑d 隔爆型，閥內置微動開關、無源干接點 COM/NO/NC，線圈驅動回路與反饋回路電氣相互獨立；防爆區域布線必須分開敷設，嚴禁同管 / 同纜走線
> 端子定義（防爆接線盒）
> ①線圈驅動端子：L+ / L‑（DC24V）
> ②閥位反饋端子：COM 公共端、NO 開到位、NC 關到位（無源干接點，不帶電源）
> ③PE 專用接地螺栓（閥體外殼保護接地）
✅回路說明
1）驅動回路（非本安動力回路）：PLC 數字輸出 DO 控制電磁閥線圈通電 / 斷電；直流線圈建議增加續流二極管保護 PLC 晶體管輸出；AC220V 線圈建議外加中間繼電器隔離
2）反饋回路（無源干接點信號回路）：PLC 側提供 DC24V 檢測電源，觸點僅通斷，無電壓輸出；干接點無極性；
3）兩條電纜各自獨立鋼管、獨立防爆格蘭頭進線，不能共用一根保護管**（防爆強制要求
二、防爆布線施工要點（GB3836.15、GB50257）
1、電纜與防爆接頭- 必須使用、防爆密封格蘭頭（Ex 認證），一根格蘭只穿 1 根電纜，多余進線口用防爆金屬盲板封堵；密封圈和電纜外徑匹配，保證隔爆密封，禁止電線直接穿入接線盒
- 線纜選用阻燃屏蔽電纜；驅動電纜、反饋信號電纜、分兩根鍍鋅鋼管 / 防爆撓性管敷設，分開走線，間距≥200mm，不共用橋架、穿線管
- 屏蔽層、單端在控制柜一側接地，現場防爆閥端屏蔽層懸空不接地，避免形成地環干擾信號
2、接地（防爆重中之重）
閥體外殼專用接地螺栓引出黃綠雙色接地線≥2.5mm²，接入廠區等電位接地網，接地電阻≤4Ω；工作零線不能代替保護地線**山西省市場3、接線盒內部布線規則
- 線圈動力線、反饋信號線在接線盒內分區排布，線束分開，禁止纏繞交叉；線芯裸露長度≤5mm，多股線使用銅鼻子壓接，按扭矩緊固，杜絕虛接打火
- 防爆腔內禁止電纜中間接頭，分支只能在外部防爆分線箱內轉接
- 斷電≥10 分鐘后才可開蓋檢修，防止隔爆腔內部積蓄可燃氣體
4、本安型補充（Ex‑ia，0/1 區）
若為本質安全防爆型號，反饋回路必須加裝**安全柵，安全柵安裝在安全區控制柜內；本安電纜采用藍色標識，本安線路與非本安線路端子間距≥50mm 或加裝金屬隔離隔板，嚴禁混接
三、兩種現場常用接線模式
模式 1｜三線雙反饋（COM+NO+NC，推薦，同時采集開到位、關到位）
+24V→反饋 COM
反饋 NO→PLC I0.0（開到位 ON）
反饋 NC→PLC I0.1（關到位 ON）
PLC DI 公共端接 0V
模式 2｜兩線單點反饋（僅一路閥位信號）
+24V 接一根反饋線，另一根接入 PLC DI 點；僅監測開到位或關到位一種狀態
四、中英對照（樣本配圖文字）
進口防爆信號反饋電磁閥 Import Explosion‑proof Solenoid Valve with Signal Feedback
無源干接點 Dry contact / Volt‑free contact
防爆格蘭頭 Explosion‑proof cable gland
防爆撓性管 Explosion‑proof flexible conduit
屏蔽電纜 Shielded cable
分開敷設 Separate wiring
PLC 數字量輸入 PLC DI (Digital Input)
PLC 數字量輸出 PLC DO (Digital Output)
保護接地 Protective earth (PE)
隔爆型 Ex‑d Flameproof type
本安型 Ex‑ia Intrinsically safe type
五、常見防爆布線錯誤（禁止做法）
❌驅動電纜與反饋信號線同一根鋼管布線
❌不用防爆格蘭頭、密封圈缺失、多余開孔不封堵（直接失爆）
❌屏蔽兩端同時接地
❌把 PLC 輸出動力線接到反饋干接點端子上
❌借用工作零線作為閥體保護接地
